1. Назначение

Трап предназначен для установки во внутренних помещениях и отвода в канализацию сточных

вод с уровня пола и гидроизоляции.

2. Описание

Трап с вертикальным выпуском DN50/75/110, с надставным элементом из ПП и решеткой из

нержавеющей стали, с гидрозатвором 50 мм.

3. Комплектность поставки

1. Сетка-грязеуловитель из ПП.

2. Корпус трапа из ПП с «тарелкой» для подхвата гидроизоляции (HL317) или

гидроизоляционным полимербитумным полотном Ø500 мм (HL317H), с

вертикальным выпуском DN 50/75/160.

3. Надставной элемент с подрамником из ПП 150х150 мм.

4. Решетка из нержавеющей стали 138х138 мм.

5. Фланец уплотнительный (HL317) или дренажное кольцо (HL317H).

6. Переход эксцентрический DN75/110.

4. Устройство и технические характеристики

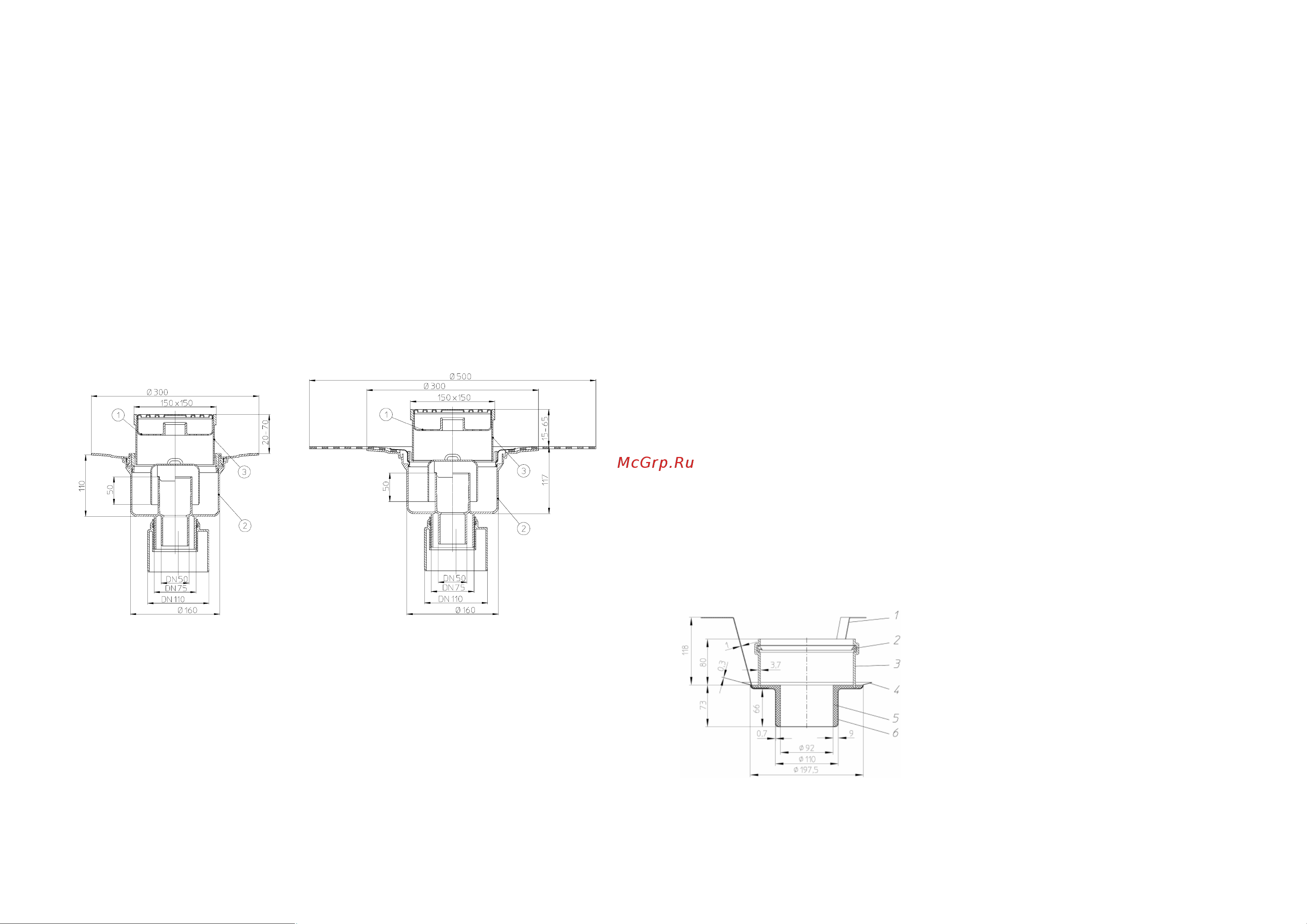

Рис. 1. Трап HL317. Рис. 2. Трап HL317H.

Пропускная способность 1,8 л/с

Вес HL317 1,25 кг

HL317H 2,46 кг

Максимальная разрешенная нагрузка до 300 кг

Температура отводимой жидкости до 100С

Срок службы не менее 50 лет

5. Особенности монтажа

5.1. Высота надставного элемента трапа HL317 регулируется от 20 до 70 мм и от 15 до 65 мм для

трапа HL317H (подрезается по высоте стяжки). При необходимости увеличить высоту

применяются удлинители HL350 и HL350.0.

5.2. Уплотнительный фланец может зажимать мембранную гидроизоляцию (EPDM или ПВХ

мембрану толщиной не более 2 мм). Если применяется наплавляемая гидроизоляция, то

используется трап HL317H – с запрессованным на заводе полимербитумным полотном Ø 500

мм.

5.3. Если гидроизоляция на корпус трапа не заводится, или применяется мембранная (EPDM,

ПВХ мембраны), уплотнительный фланец (идет в комплекте) фиксируется надавливанием

сверху до щелчка.

5.4. Встроенный сифон трапа имеет съемную верхнюю часть, что позволяет очищать

внутренности трапа от загрязнений и, при необходимости, прочищать трубопровод после трапа.

5.5. Для применения в помещениях для приготовления пищи используется модификация трапа

HL317N(Н) – трап со встроенной защитой внутренней части корпуса, выполненной из

нержавеющей стали.

5.6. Если нагрузка на трап превышает 300 кг, в качестве надставного элемента используется

HL66, выдерживающий нагрузку до 1,5 т.

5.7. Выпускной патрубок трапа HL317(Н) предназначен для соединения с любой

канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для

ливневой канализации применяются стальная или чугунная безраструбная труба (SML),

необходимо использовать переходник с ПП/ПВХ на Чугун/Сталь серии HL9.

5.8. До завершения монтажных работ, для исключения попадания посторонних предметов в

систему канализации, в корпус трапа устанавливается монтажная заглушка (идёт в комплекте).

Перед установкой надставного элемента, который подрезается в зависимости от необходимой

высоты, она удаляется.

После завершения монтажных работ в надставной элемент вкладывается сетка-грязеуловитель и

устанавливается решетка из нержавеющей стали. Монтажные заглушки подлежат утилизации.

5.9. При необходимости отвода воды с нескольких уровней, при применении трапов в сложных

покрытиях, необходимо использовать дополнительные элементы: HL350.0; HL350.1H; HL350;

HL66 и т.д. Это позволит решить проблему отвода воды с покрытия любой конструкции вне

зависимости от его состава.

ВНИМАНИЕ: В ряде случаев для выполнения требований Федерального закона №123-ФЗ

«Технический регламент о требованиях пожарной безопасности» при монтаже трапа

HL317(Н) DN50/75) необходимо применение противопожарной муфты HL850. Подробнее

требования по обязательному применению противопожарных муфт рассматриваются в п.

2.2.2. раздела 2 «Технические требования» ТУ 22.21.-005-00269682-2018 «Противопожарные

муфты HL840, HL850, HL860, HL870. Технические условия».

Рис. 3. Противопожарная муфта HL850 для трапа HL317(Н).
