1. Назначение
Трап с обратным клапаном-поплавком предназначен для установки во
внутренних помещениях и отвода в канализацию сточных вод с уровня пола и
гидроизоляции, а также для защиты от подтопления при возникновении
подпора в наружной сети.
2. Описание
Трап для внутренних помещений с горизонтальным выпуском DN75/110,
высотой гидрозатвора 50 мм, нормально заглушенными тремя
дополнительными входами DN40/50, с надставным элементом из ПП,
подрамником и решеткой из чугуна, и с обратным клапаном-поплавком,
защищающим помещение, в котором установлен трап, а также входящие
магистрали трапа, от подтопления при возникновении подпора в наружной
сети.
3. Комплектность поставки
3.1. Надставной элемент из ПП с подрамником из чугуна 150х150 мм, с
резиновым уплотнительным кольцом.
3.2. Корпус трапа из ПЭ с «тарелкой» для подхвата гидроизоляции, с тремя
дополнительными нормально заглушенными входами DN40/50, с обратным
клапаном-поплавком с возможностью ручного запирания, заглушкой для
возможности прочистки отводящей магистрали, и горизонтальным выпуском
DN 75.
3.3. Решетка из чугуна 137х137 мм.
3.4. Переходник эксцентриковый DN75/DN110.
4. Технические характеристики
Артикул Присоединительные Пропускная Вес
размеры способность
HL70G 3 Входа DN40/50 1,12л/с 3,210 кг
Выпуск DN75/110
Максимальная разрешенная нагрузка до 1,5 т
Срок службы не менее 50 лет
Температура отводящей жидкости не более 85С (*)
(*) Трап HL 70G позволяет отводить в канализацию стоки с температурой до
100С, при условии, что её воздействие имеет кратковременный характер (100-
200 литров жидкости). Повышение температуры сливаемой жидкости до 100С
не влияет на пропускную способность трапа и его работоспособность. В этом
случае снижается только максимально допустимая нагрузка на трап (так как
корпус трапа выполняет роль несущего силового элемента), она не должна
превышать 750 кг.

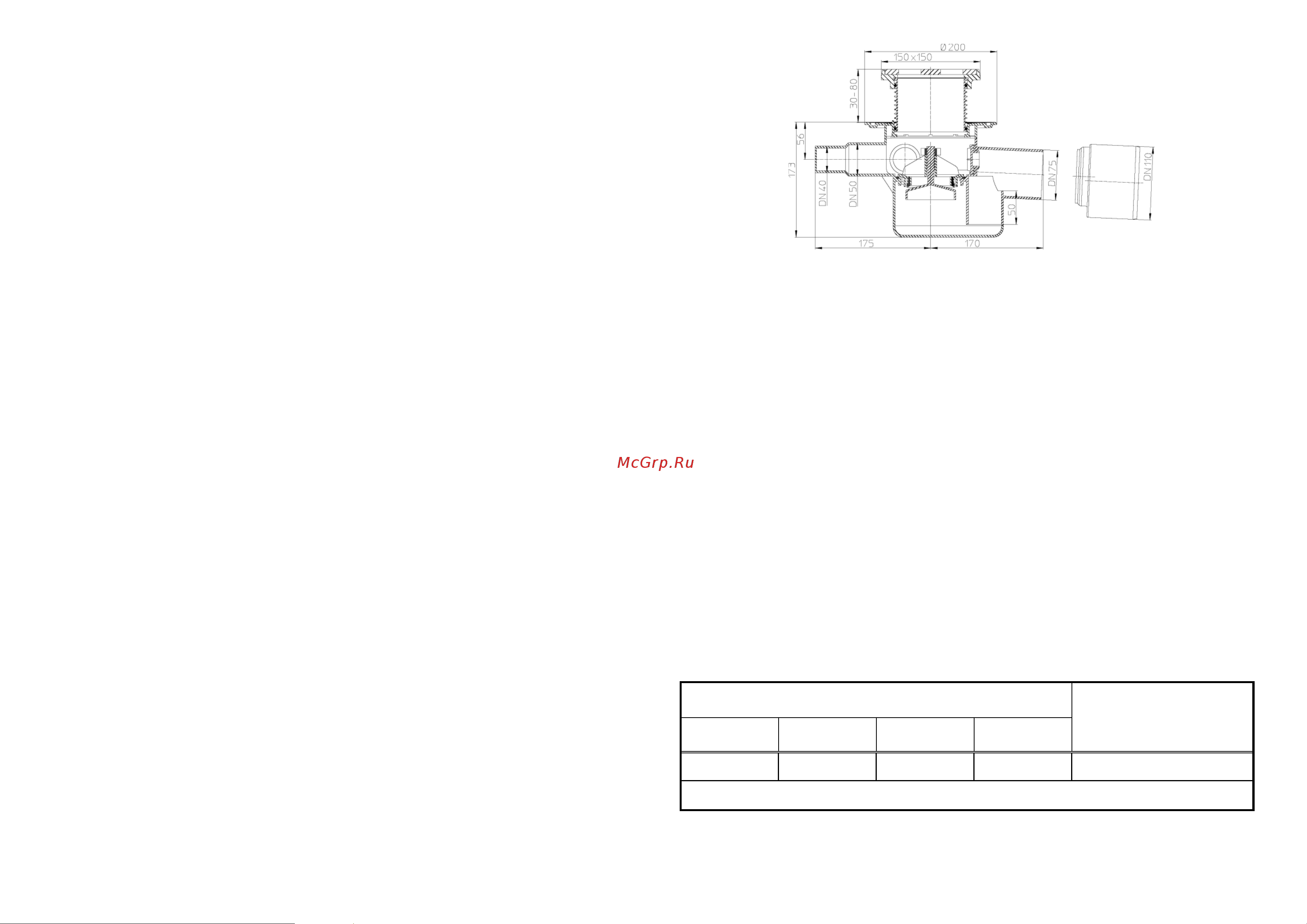

Рис.1. Трап HL70G
5. Особенности монтажа:
5.1. Корпус трапа точно позиционировать по месту и по высоте, а также
выровнять по горизонтали в двух плоскостях.
5.2. Выпускной патрубок трапа HL70G предназначен для соединения с любой
канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.).
Если для ливневой канализации применяются стальная или чугунная
безраструбная труба (SML), необходимо использовать переходник с ПП/ПВХ
на Чугун/Сталь, например: DN75 – HL9/7, HL9/7/1.
5.3. При необходимости использования трапа в качестве транзитного,
нормально заглушенные входные патрубки подрезаются до необходимого
размера.
5.4. Если трап монтируется в разрыв гидроизоляции, то резиновое
уплотнительное кольцо на надставной элемент не ставится. Отсутствие кольца
даёт возможность воде, попавшей на гидроизоляцию беспрепятственно уйти в
канализацию через специальные каналы в надставном элементе и корпусе
трапа.
5.5. В зависимости от типа гидроизоляции используются следующие
гидроизоляционные комплекты:
Листовая гидроизоляция
Наливная
(двухкомпонентная)
EPDM
ПВХ
ПП
Битумная
HL83
HL83.P
HL83.PP
HL83.H
HL83.M
HL83.0
* более подробная информация в каталоге HL31/RUS
