РАЗРАБОТКА, ПРОИЗВОДСТВО И ПОСТАВКА КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

1. Генератор АГ-105

АВТОНОМНЫЙ • МОЩНЫЙ • ПОРТАТИВНЫЙ • ИЗЛУЧАЮЩИЙ • ИЗМЕРИТЕЛЬНЫЙ

1.1 Вводное представление прибора

1.1.1 Назначение

Генератор трассировочный автоматический АГ-105

предназначен для создания распространяющихся

электрических колебаний в трассах скрытых коммуни-

каций при электромагнитном методе трассопоиска.

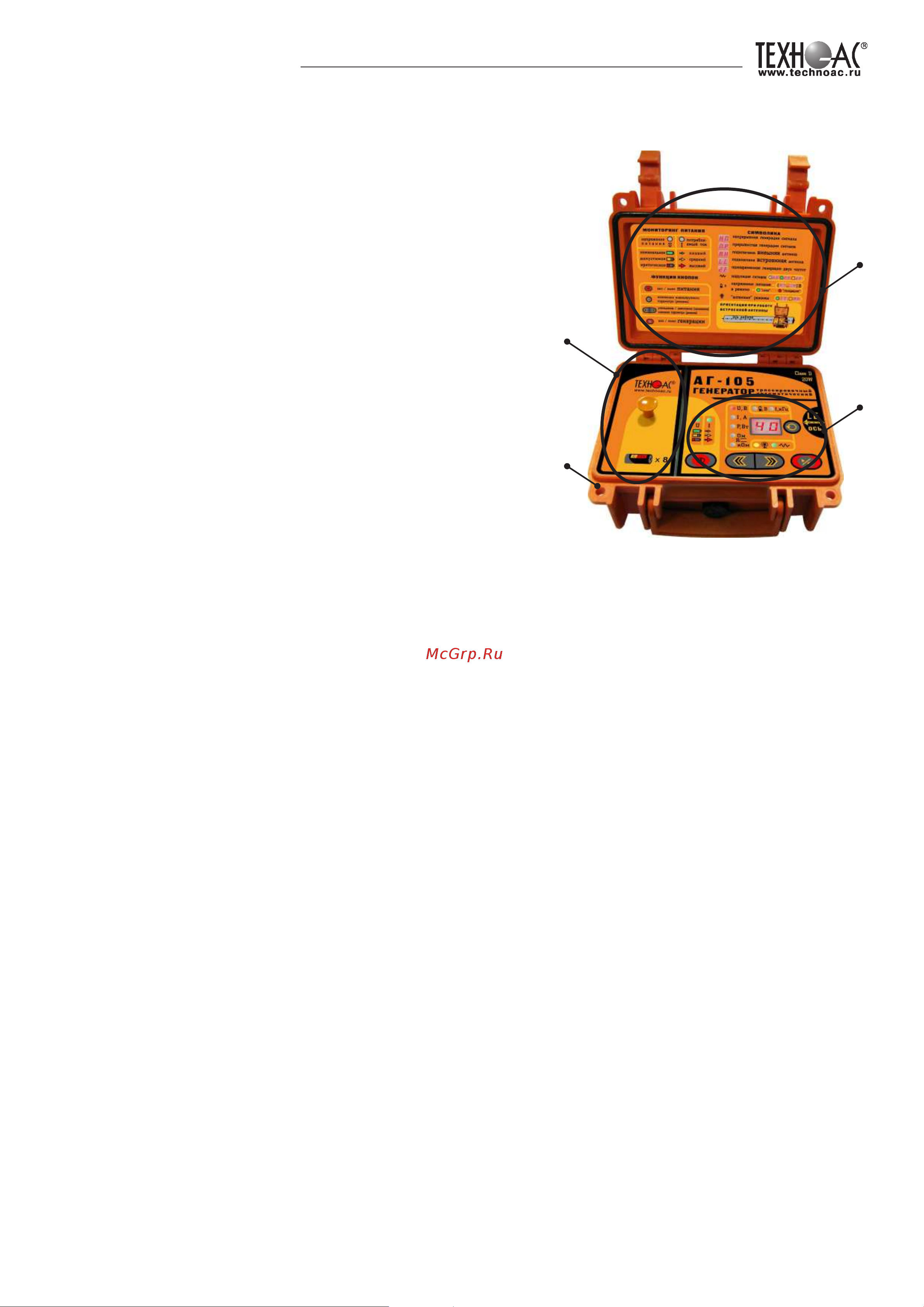

1.1.2 Внешний вид

1 - информационная панель на внутренней

стороне крышки;

2 - батарейный блок с центральной рукояткой

для извлечения;

3 - панель кнопочного управления

и светодиодной индикации;

4 - корпус-кейс.

1.1.3 Отличительные особенности

Необычно высокая выходная мощность и время автономной работы для компактного

питающего комплекта («тип С» х 8) и столь малых габаритов.

Универсальное питание позволяет достигать выходную мощность свыше 20Вт. При ав-

тономном питании от комплекта щелочных батарей Alkaline (тип питания «bt») «жизненный

цикл» зависит от качества применяемых батарей «тип С». Например, при исходной выход-

ной мощности 7Вт в непрерывном режиме генерации «жизненный цикл» составляет ≈ 5

часов, а при исходной выходной мощности 15Вт в режиме прерывистой модуляции «жиз-

ненный цикл» составляет ≈ 25 часов (с применением стандартных новых «fresh» батарей,

например, «Energizer С»). При использовании «сверхемких» батарей (например, «Duracell

ULTRA» или «КОСМОС»), время автономной работы может быть увеличено на 20-30%. При

выборе типа питания «Ас» допускается применение в качестве автономного комплекта

питания 8-и аккумуляторов NiMH (1.2 V) тип «С» (при наличии соответствующего заряд-

ного устройства). При этом продолжительность «жизненного цикла» зависит от емкости

применяемых аккумуляторов и составляет не менее 5 часов при исходной выходной мощ-

ности 7 Вт в непрерывном режиме с аккумуляторами емкостью 4,5 Ач. При подключении

внешнего аккумулятора «12В» (например, автомобильного) время работы определяется

емкостью этого аккумулятора. При подключении внешнего сетевого источника питания

«15В» время работы не ограничено.

Габариты переносного устройства в корпусе – кейсе составляют 216х180х105мм, а

вес не превышает 2кг.

Указанные особенности обеспечиваются применением сверхэффективной уникальной

модификации схемотехнической технологии построения усилителей мощности CLASS D.

Импульсный выходной усилитель достигает КПД 85%, что особенно актуально для «энер-

гозатратных» устройств с автономным питанием.

АГ-105 – лучший в классе «портативных трассировочных генераторов с мало-

мощным автономным питанием» по соотношению качественных показателей:

«мощность – ресурс – габариты – вес».

Прибор выдает сигнал синусоидальной формы непрерывно «НП» или прерывисто «ПР»

для трассировки кабелей и металлических трубопроводов или специальный двухчастот-

ный сигнал «2F» для идентификации «чужой» коммуникации или для дефектоскопии уте-

чек тока в землю.

Такая уникальная (среди аналогичных генераторов) особенность как необычно высокий

возможный выходной ток (до 5А) позволяет производить трассировку малоприспособлен-
