Приемник трассопоисковый АП-019.4

1. Внешний вид и кнопки управления

Приемник АП-019.4 выполнен в виде моноблока в литом корпусе, обеспечивающем

защиту IP54. До батарейного отсека корпус обеспечивает защиту IP68.

Внешний вид и

лицевая панель с кнопками управления представлены на Рисунке 1

Приемник имеет разъем для подключения внешних датчиков и разъем mini USB для

подключения внешнего питания.

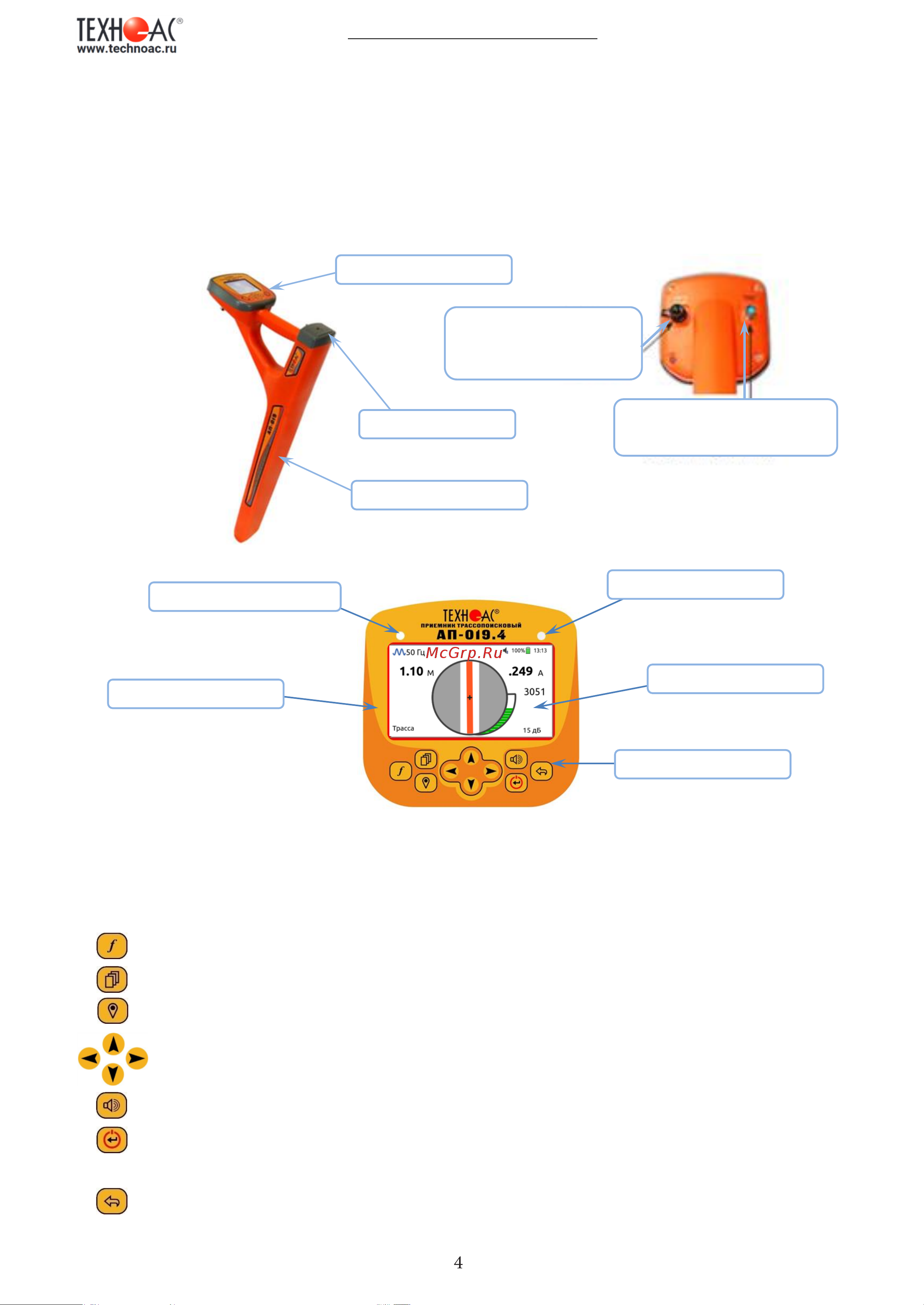

Рисунок 1. Внешний вид и лицевая панель с кнопками управления.

Функции кнопок управления:

- кнопка «Частота» – последовательное переключение рабочих частот;

- кнопка «Режим» - последовательное переключение режимов;

- в данной модификации кнопка не задействована;

кнопки навигации «Вверх», «Вниз», «Вправо», «Влево» - выбор пункта меню,

изменение параметра;

- кнопка «Звук сигнала» - настройка громкости динамика;

- кнопка «Питание/Меню» - включение приемника, перевод в спящий режим, вызов

меню, вход в режим редактирования;

- кнопка «Выход» - выход из подраздела Меню.

23 дБ

Заменить

Разъем для подключения

внешних датчиков

Разъем mini USB

для подключения

внешнего питания

Лицевая панель

Батарейный отсек

Антенный блок

Цветной дисплей

Индикатор питания

Датчик освещенности

Кнопки управления

Лицевая панель
