РАЗРАБОТКА, ПРОИЗВОДСТВО И ПОСТАВКА КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

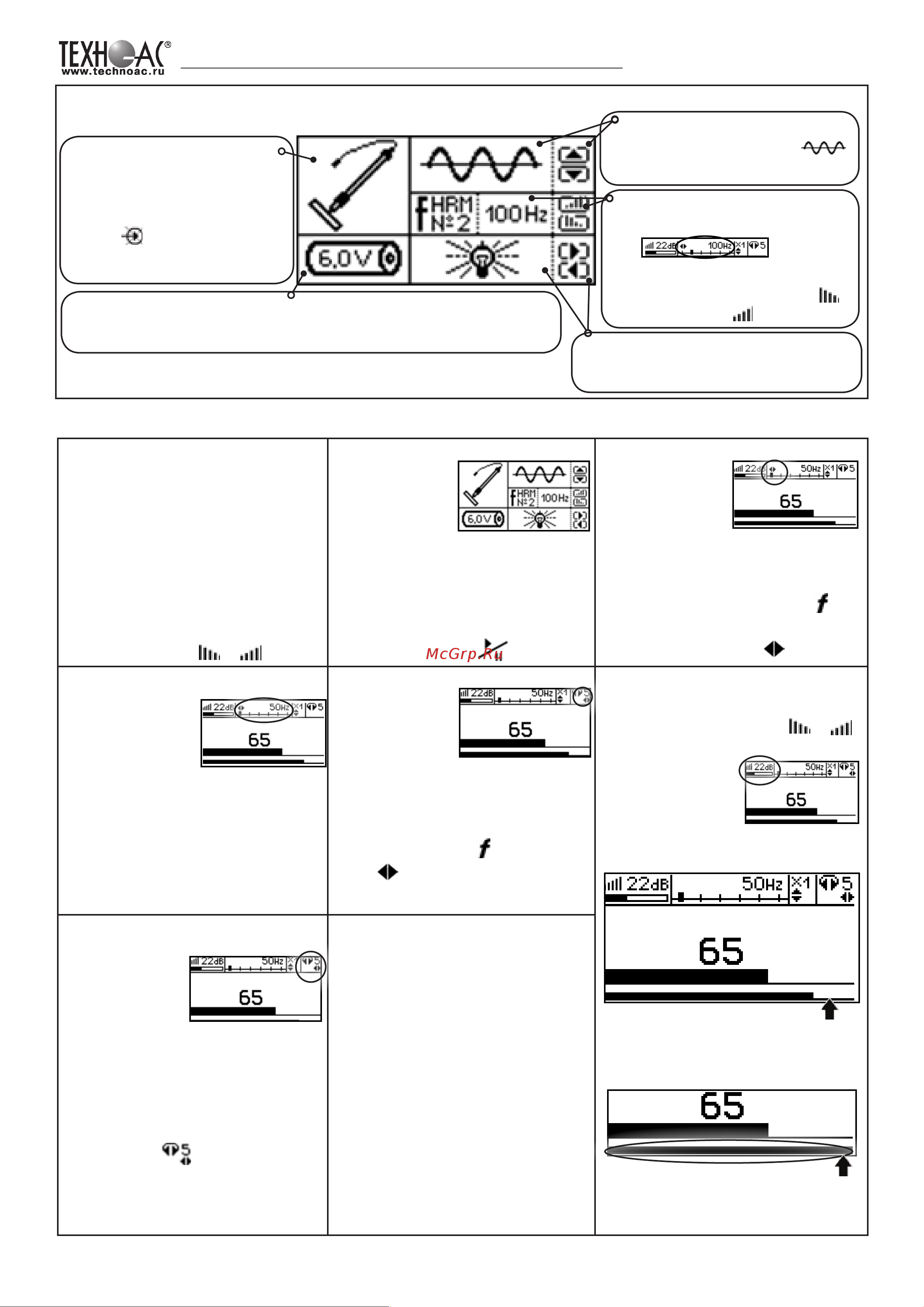

4. Действия в «стартовом» окне на индикаторе приемника:

Проверить степень заряженности источников питания

приемника (не менее «4,0 V»). В случае разряда батарей

питания, их следует заменить.

Проверить правиль-

ность подключения дат-

чика. В случае, если на

индикаторе высветился

символ отсутствия дат-

чика

, следует прове-

рить качество подключе-

ния разъема датчика.

Выбрать вид принимаемого

сигнала «непрерывный»

(любой из кнопок ▲/▼)

Установить требуемый уровень

подсветки индикатора приемника,

используя для этого кнопки ◄/►

Рис. 3.2

Если необходимо, можно из-

менить частоту второго филь-

тра

изменив номер гармоники

«f

HRM

» на другой кнопками

или .

№2

3.2 Настройка приемника

Для трассировки кабе-

ля под напряжением или

трубопровода с катодной

защитой соответственно

выбрать сетевую частоту

50(60)Гц или 100(120)Гц

HRM

№2, установленную в

стартовом окне в качестве

частоты второго фильтра

кнопками и ).

1. Включить режим

«измерение»

кнопкой

5. Установить уровень

входного сигнала кнопками

«чувствительность» и

Уровень (по нижней шкале) дол-

жен быть в пределах 50...90% от

максимума

2. Для выбора нужной

частоты нажать кнопку

. В

зоне «фильтрация» появится

указатель

3. Используя кнопки ◄/►,

установить нужное значение

частоты в зоне «фильтрация»,

например, 50 Гц

Выйти из режима

регулировки фильтра нажатием

кнопки «частота»

. У

казатель

появится в зоне

регулировки громкости звука

Установить требуемую

громкость звука в головных

телефонах

кнопками

◄/►

7. Продвигаясь вдоль трас-

сы, следует перемещать элек-

тромагнитный датчик поперек

трассы в одну и другую сторону

для поддержания максимально-

го уровня сигнала.

Внимание! перегрузка входа мо-

жет привести к неверной интер-

претации информации
