УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Стабилизатор состоит из 3-х идентичных блоков, каждый из которых
содержит устройство контроля входного напряжения и управления
сервоприводом регулируемого автотрансформатора. Конструктивно блоки
расположены в металлическом шкафу.
.

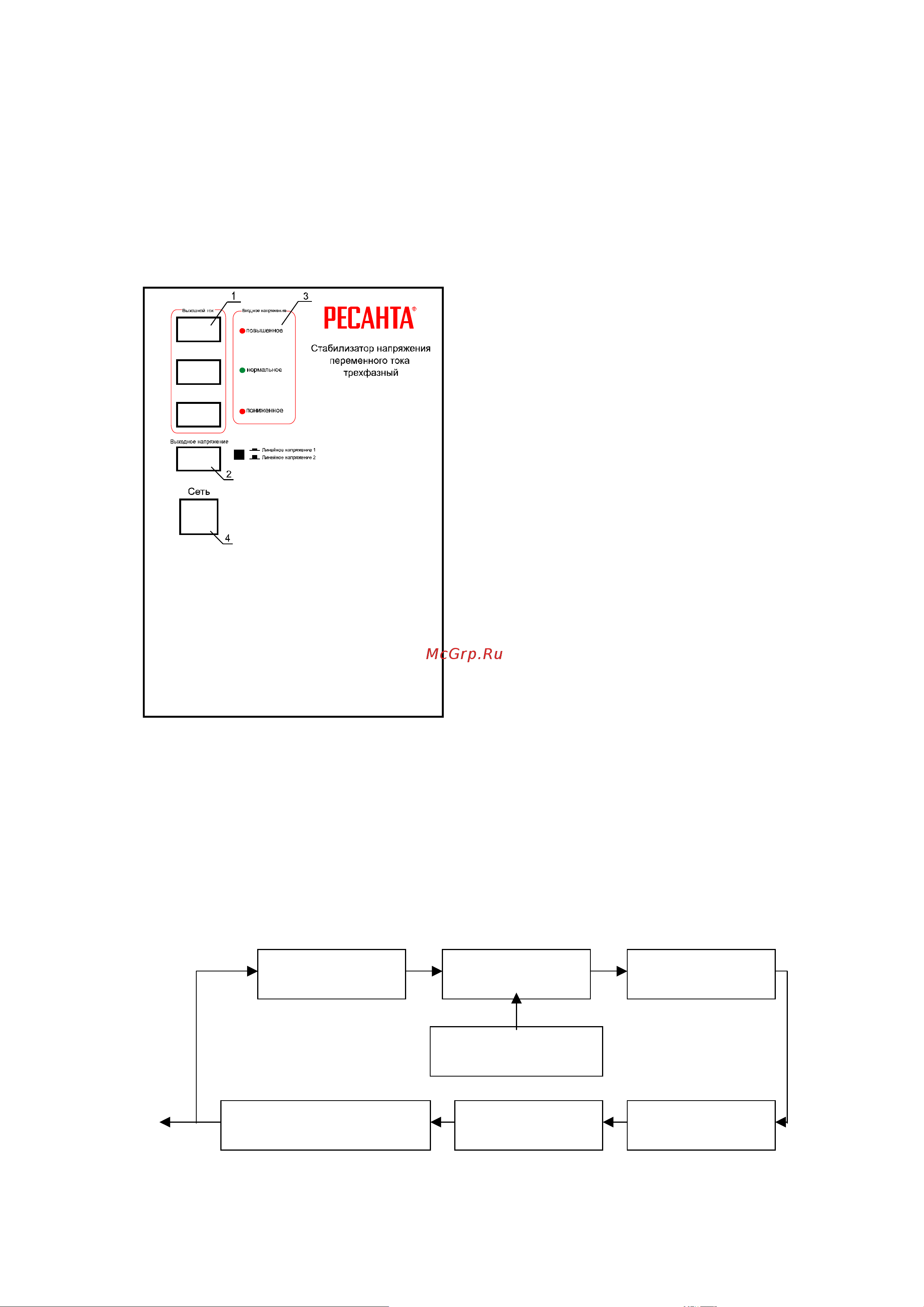

На передней панели шкафа
расположены контрольные прибо-
ры (1 - амперметры, 2 – воль-
тметр), позволяющие судить о
состоянии стабилизатора, контро-
лировать фазный ток по каждой
фазе и линейное напряжение с
помощью переключателя, имеется
индикация повышенного / нор-
мального / пониженного
напряжения (3).
На передней панели также
расположен автоматический вык-
лючатель (4). С его помощью
осуществляется
оперативное
включение и отключение стаби-
лизатора, а также защита его от
короткого замыкания и
пе
р
ег
ру
зок.
Подключение стабилизатора осуществляется с помощью панели с
винтовыми зажимами.
Стабилизация выходного напряжения производится следующим образом:
после включения стабилизатора электронный блок анализирует входное
напряжение и управляет сервоприводом регулируемого автотрансформатора,
который плавно увеличивает или уменьшает выходное напряжение.
ЗАМЕР
НАПРЯЖЕНИЯ
СРАВНЕНИЕ
НАПРЯЖЕНИЯ
УВЕЛИЧЕНИЕ
НАПРЯЖЕНИЯ
ЗАПУСК
РЕГУЛЯТОРА
РЕГУЛИРОВКА
НАПРЯЖЕНИЯ
РЕГУЛИРОВКА
ВЫХОДНОЙ
НОМИНАЛЬНОЕ
НАПРЯЖЕНИЕ
