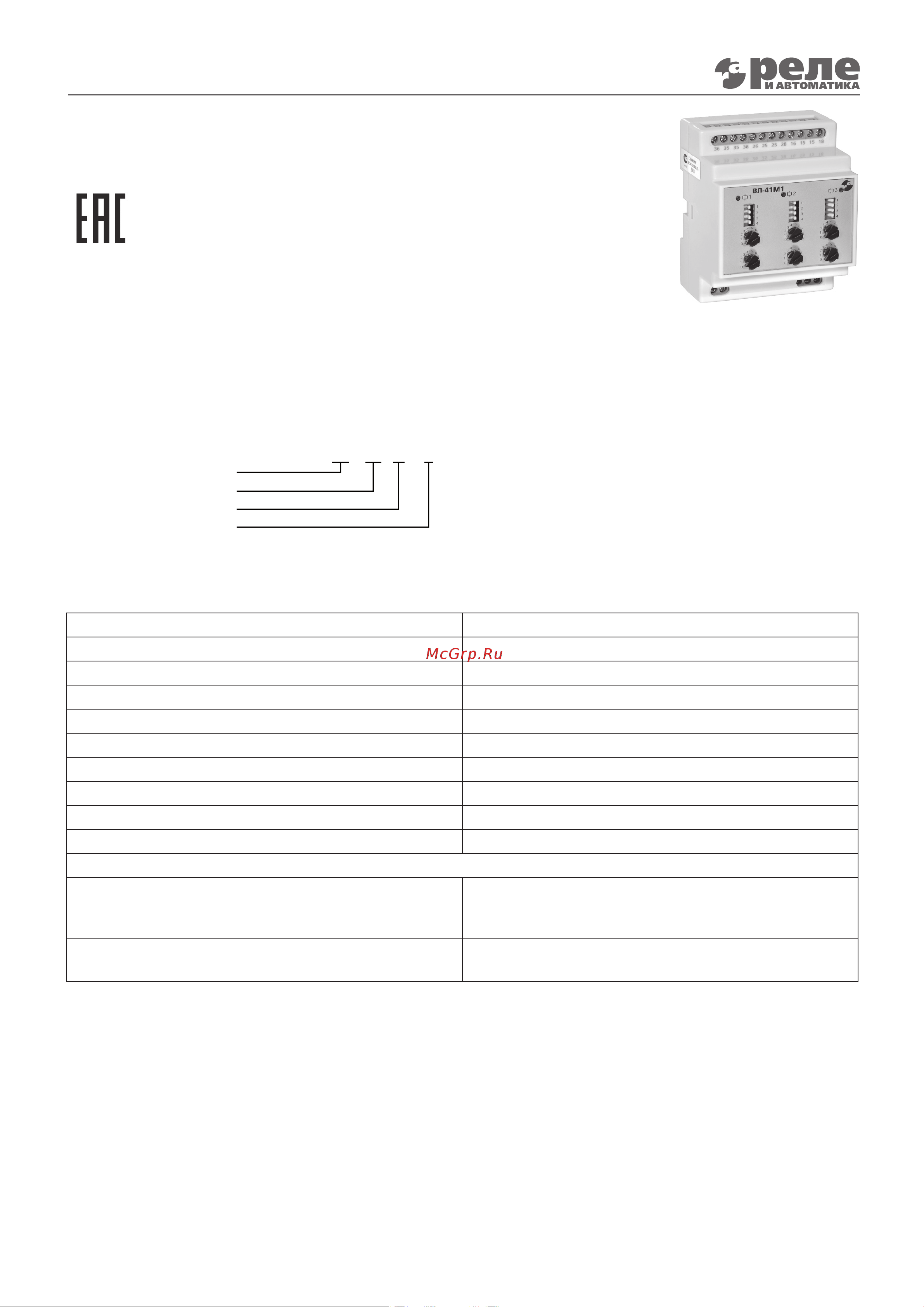

Реле времени ВЛ-41М1
(С) 2021.0310 =115

ТУ 27.12.24-007-17114305-2019

Трехканальное реле времени ВЛ-41М1 предназначено для коммутации
электрических цепей с определенными, предварительно установленными
выдержками времени и применяется в схемах автоматики как комплек-
тующее изделие.

Закрытые производственные помещения с искусственно регулируемыми климати-
ческими условиями.
Диапазон рабочих температур от -20°С до +45°С при отсутствии конденсации влаги.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и
длительностью не более 10мкс.
Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку.

Диапазоны выдержек времени 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
Средняя основная погрешность, % 0.2
Погрешность от изменения температуры на 1°С, % 0.1
Время повторной готовности, с, не более 0.1
Время возврата, с, не более 0.1
Напряжение питания, переменный и постоянный ток, В 24…220
Допустимые отклонения напряжения питания, % -15...+10
Потребляемая мощность, Вт, не более 1.4
Масса, кг 0.25
Способ монтажа на DIN рейку

Номинальные режимы коммутации на одну контакт-
ную группу (количество циклов срабатывания, не
менее)
0.1А, 12В @ (не менее 5х10
5
)
5А, 30В = (не менее 9x10
4
)
5А, 220В ~ (не менее 9x10
4
)
Допустимые режимы коммутации
10
3
замыканий до 10А на время до 0.1с с размыкани-
ем до 5А, 245В ~ или 30В = до 0.1Гц

Реле времени ВЛ-41М1 может функционировать в любом из 2 режимов – «задержка включения» или «форми-
рование импульса» от источника питания в диапазоне 24…220В, переменного или постоянного тока.

Режим работы каждого из каналов реле задается с помощью соответствующего DIP-переключателя 1, располо-
женного на передней панели: положение «вправо» - «задержка включения», положение «влево» - «формиро-
вание импульса».
Время выдержки устанавливается десятичными переключателями единиц «х1» и десятков «х10» на передней
панели реле, а диапазон - DIP-переключателями 2, 3 и 4.
Реле имеет 3 управляющих входа для запуска (перезапуска) любого из каналов. В качестве сигнала на управляю-
щий вход подаётся плюсовой потенциал или фазное напряжение согласно схеме включения. При одновремен-
ной подаче управляющего сигнала и питания, отсчет времени будет происходить после снятия управляющего
сигнала.
Светодиодный индикатор мигает зеленым цветом при отсчете задержки включения и оранжевым при отсчете
формирования импульса. При поданном питании (после формирования импульса) светодиод горит постоянно
зеленым цветом; если выходное реле включено (после отсчета задержки включения), то светодиод горит по-
стоянно оранжевым цветом.
Исполнительные реле каждого канала имеют одну группу переключающих контактов с выдержкой времени.
ВЛ - 41 М 1
Тип корпуса
Модификация
Реле времени
Универсальное питание
(24...220
В переменного и постоянного тока)

