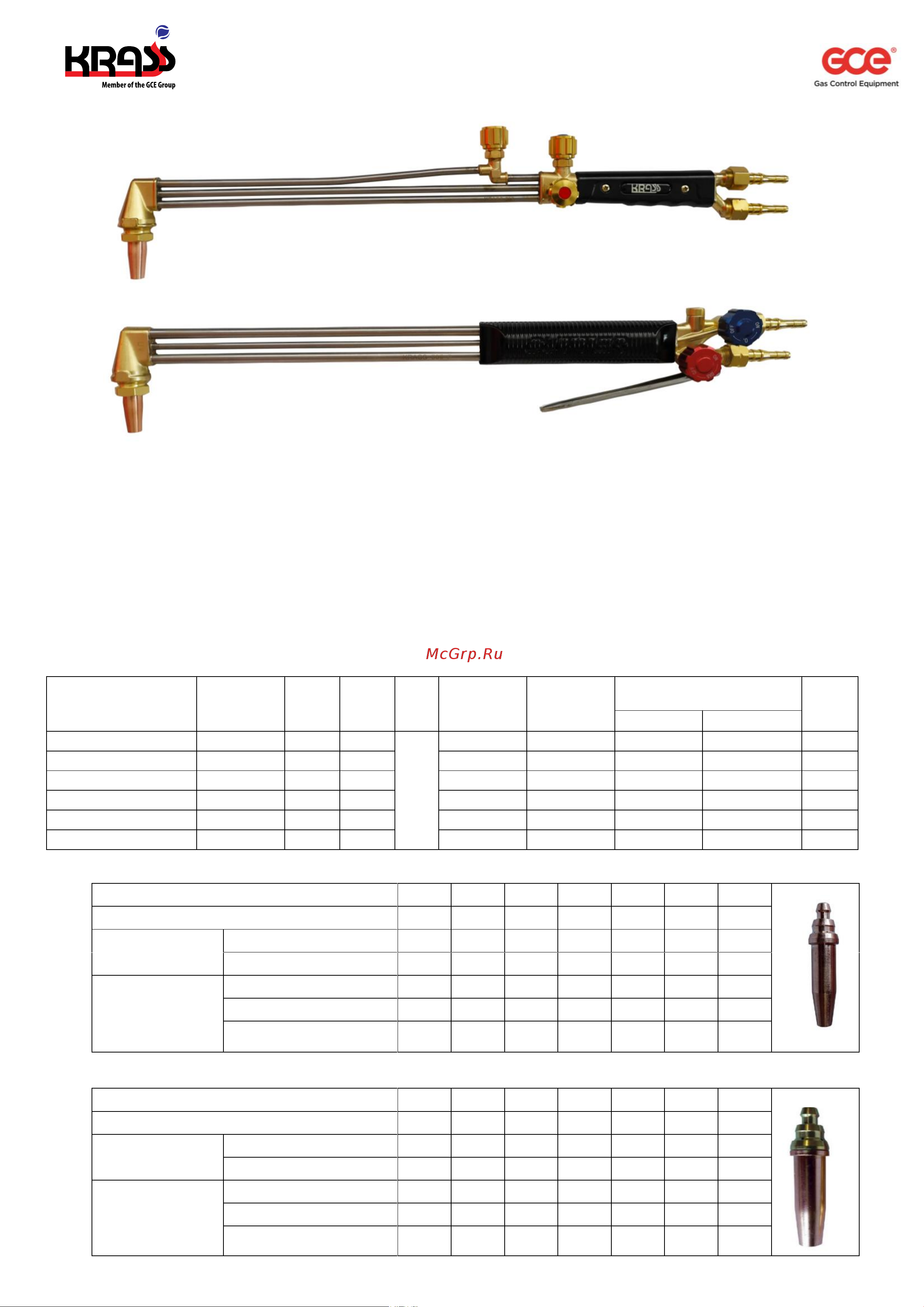

РЕЗАКИ ДЛЯ РУЧНОЙ КИСЛОРОДНОЙ РЕЗКИ ТИПА KRASS
ПАСПОРТ
1. ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1 Резаки трёхтрубные с внутрисопловым смешением газов KRASS (вентильный) и KRASS Р (рычажный) (именуемые в дальнейшем –
резаки KRASS) предназначены для ручной газокислородной резки (раскроя) листового и сортового металла из низкоуглеродистых
сталей толщиной до 300 мм.
1.2 Основные параметры резаков KRASS соответствуют требованиям ГОСТ 5191–79
1.3 Исполнения резаков:
Резак KRASS выпускается без мундштуков и применяется для соответствующего газа при использовании соответствующих:
- мундштук ANM -– для работы на ацетилене (в качестве горючего газа применяется ацетилен в смеси с кислородом чистотой не
ниже 99,5% по ГОСТ 5191–79);
- мундштуки PNM – для работы на пропан-бутане или природном газе (в качестве горючего газа применяется пропан-бутан или
природный газ в смеси с кислородом).
Климатическое исполнение резаков – УХЛ1 и Т1 по ГОСТ15150-69, но для работы в диапазоне температур:
- для работы на ацетилене – от минус 40º до плюс 40º;
- для работы на пропан-бутане – от минус 20º до плюс 40º.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование
Тип
Длина
мм, не
более
Угол
наклона
головки
Газ
Толщина
разрезаемого
металла, мм
Тип
мундштуков
Присоединительные
размеры, мм
Кислород
Горючий газ
KRASS 535
вентильный
535
90°
Ацетилен/Пропан
3 - 300
ANM, PNM
М16х1,5
М16х1,5LH
KRASS 800
вентильный
800
75°
3 - 300
ANM, PNM
М16х1,5
М16х1,5LH
KRASS 1000
вентильный
1000
75°
3 - 300
ANM, PNM
М16х1,5
М16х1,5LH
KRASS 535 P
рычажный
535
90°
3 - 300
ANM, PNM
М16х1,5
М16х1,5LH
KRASS 800 P
рычажный
800
75°
3 - 300
ANM, PNM
М16х1,5
М16х1,5LH
KRASS 1000 P
рычажный
1000
75°
3 - 300
ANM, PNM
М16х1,5
М16х1,5LH
Характеристики мундштуков ANM (моноблок) - ацетилен
Мундштук моноблок ANM
№0
№1
№2
№3
№4
№5
№6
Толщина разрезаемой стали, мм
3-10
10-25
25-75
75-125
125-175
175-225
225-300
Давление на входе,
МПа
-кислорода
0,21
0,28
0,35
0,41
0,41
0,48
0,6
-ацетилена
0,035
0,04
0,04
0,04
0,045
0,045
0,045
Расход, м
3
/час:
-кислорода режущего
1,84
4,05
5,32
10,50
16,98
22,62
26,04
-кислорода подогревающего
0,62
0,79
0,79
1,20
1,56
1,56
1,56
- ацетилене
0,54
0,71
0,71
1,10
1,41
1,41
1,41
Характеристики мундштуков PNM (составной) – пропан, природный газ
Мундштук моноблок ANM
№0
№1
№2
№3
№4
№5
№6
Толщина разрезаемой стали, мм
3-10
10-25
25-75
75-125
125-175
175-225
225-300
Давление на входе,
МПа
-кислорода
0,2
0,28
0,34
0,41
0,48
0,5
0,62
-пропана
0,02
0,02
0,03
0,04
0,04
0,055
0,062
Расход, м
3
/час:
-кислорода режущего
1,84
4,25
5,94
9,60
14,70
19,80
25,50
-кислорода подогревающего
1,53
2,26
2,49
3,40
4,08
4,50
4,5
- пропана
0,4
0,56
0,62
0,85
0,99
1,13
1,13
