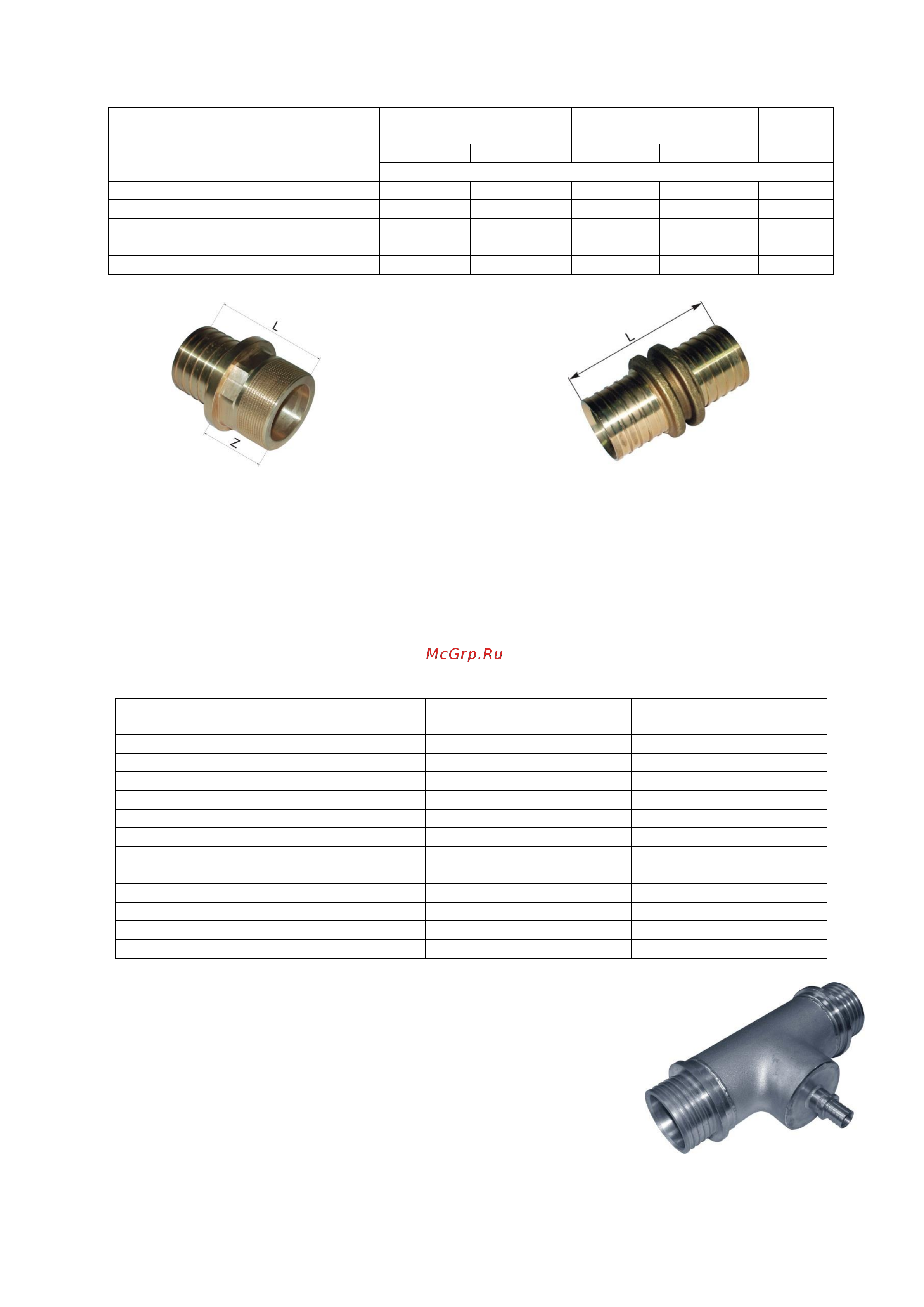

АО «Завод Полимерных Труб» Инструкции РИ 1.4-11-2003 Лист 10 из 34
Таблица 4
Наименование
Трубопроводная система
без армирования
Трубопроводная система
с армированием
Резьба,
дюйм
L
Z
L
Z
мм
Переходник с наружной резьбой 90
101
51
101
51
3
Переходник с наружной резьбой 110
100
50
100
50
4
Переходник с наружной резьбой 125
-
-
-
-
-
Переходник с наружной резьбой 140
-
-
-
-
-
Переходник с наружной резьбой 160
-
-
-
-
-
Рис. 8. Переходник с наружной резьбой Рис. 9. Муфта соединительная равнопроходная
3.2.3. Муфта соединительная равнопроходная используется для соединения труб ТВЭЛ-
ПЭКС между собой (см. рис. 9). Является пресс-соединением, необходима комплектация
монтажными гильзами из нержавеющего материала (нерж. ст., латунь).
Материал исполнения – латунь, нержавеющая сталь.
Длина снимаемой теплоизоляции с концов труб при монтаже см. таблицу 2. Габаритные
размеры см. таблицу 5.
Под заказ возможно изготовление муфт соединительных переходных.
Таблица 5. Габаритные размеры (муфта соединительная равнопроходная)
Наименование
Трубопроводная система
без армирования
Трубопроводная система
с армированием
L, мм
L, мм
Муфта соединительная равнопроходная 25
74
-
Муфта соединительная равнопроходная 32
84
-
Муфта соединительная равнопроходная 40
92
92
Муфта соединительная равнопроходная 50
106
106
Муфта соединительная равнопроходная 63
128
128
Муфта соединительная равнопроходная 75
135
135
Муфта соединительная равнопроходная 90
131,5
131,5
Муфта соединительная равнопроходная 110
131,5
131,5
Муфта соединительная равнопроходная 125
-
164
Муфта соединительная равнопроходная 140
-
180
Муфта соединительная равнопроходная 160
-
180
3.2.4. Тройник предназначен для разветвления
трубопровода ТВЭЛ-ПЭК (см. рис. 10). Является пресс-
соединением, необходима комплектация монтажными гильзами
из нержавеющего материала (нерж. ст., латунь).
Материал исполнения – нержавеющая сталь.
Длина снимаемой теплоизоляции с концов труб при монтаже
см. таблицу 2.
Под заказ возможно исполнение любых комбинаций диаметров
боковых и торцевых проходов.
Рис.10. Тройник
