АО «Завод Полимерных Труб» Инструкции РИ 1.4-11-2003 Лист 16 из 34

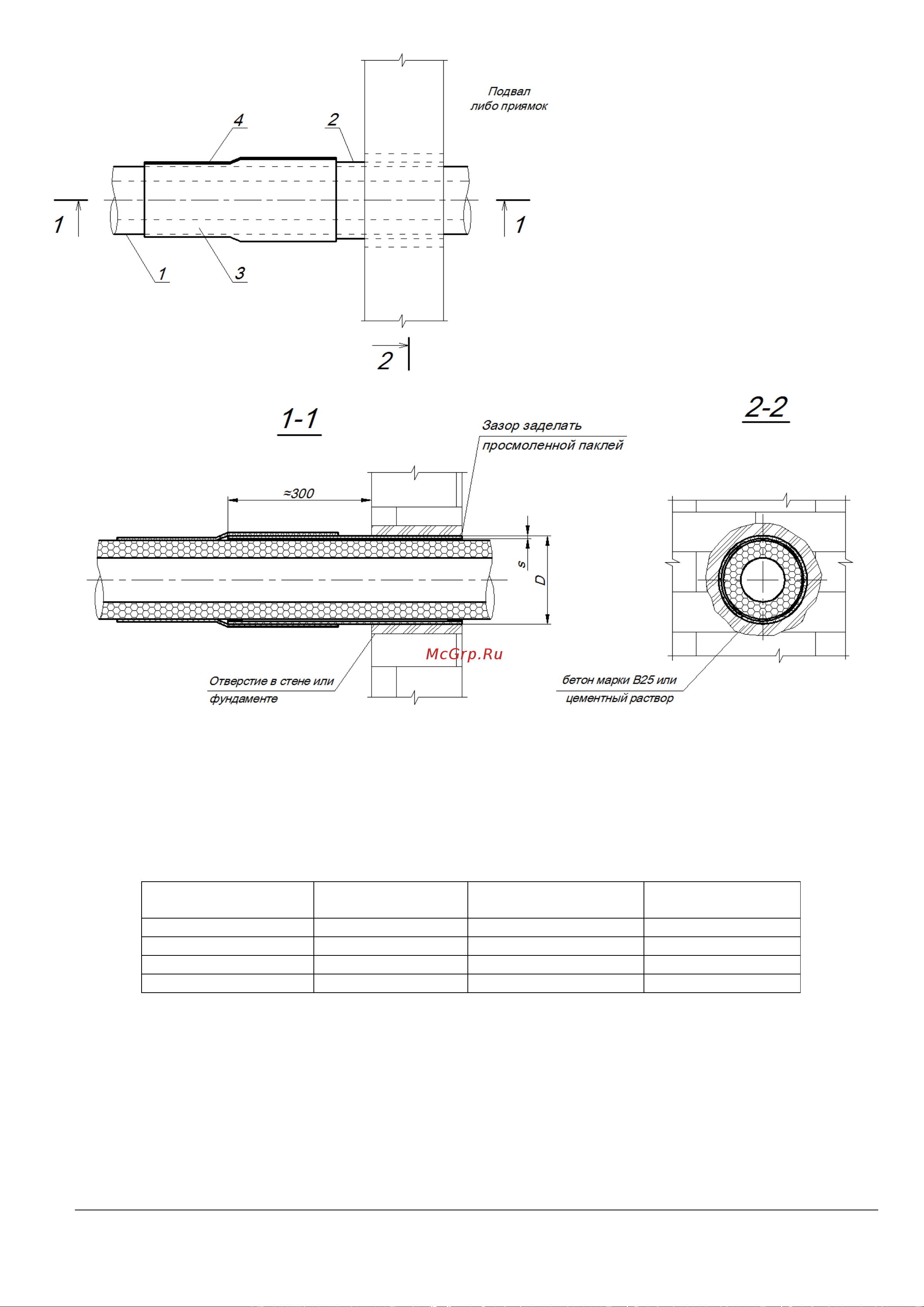

1- Трубопровод ТВЭЛ-ПЭКС;

2 – пластиковая втулка (длина втулки

≈0,8-1 м);

3 – термолента;

4 – замковая пластина.

Рис. 19. Узел прохода через стену

Свободный конец теплоизолированного трубопровода должен выступать в подвалы зданий, в

ЦТП, в приямки на определенную длину, но не более значений, приведенных в таблице 11.

Таблица 11. Длина выступа ГПИ-трубопровода в подвал

Наружный диаметр

рабочей трубы, мм

Длина выступа, мм

Наружный диаметр

рабочей трубы, мм

Длина выступа, мм

20-32

260

110

340

40;50

270

125

600

63;75

320

140;160

640

330

3.4. Для обозначения тепловой сети под землей используется сигнальная лента (надпись:

“Внимание! Теплосеть!”). Поставляется рулонами по 100 м, 250 м.
