АО «Завод Полимерных Труб» Инструкции РИ 1.4-11-2003 Лист 18 из 34

а) б)

в)

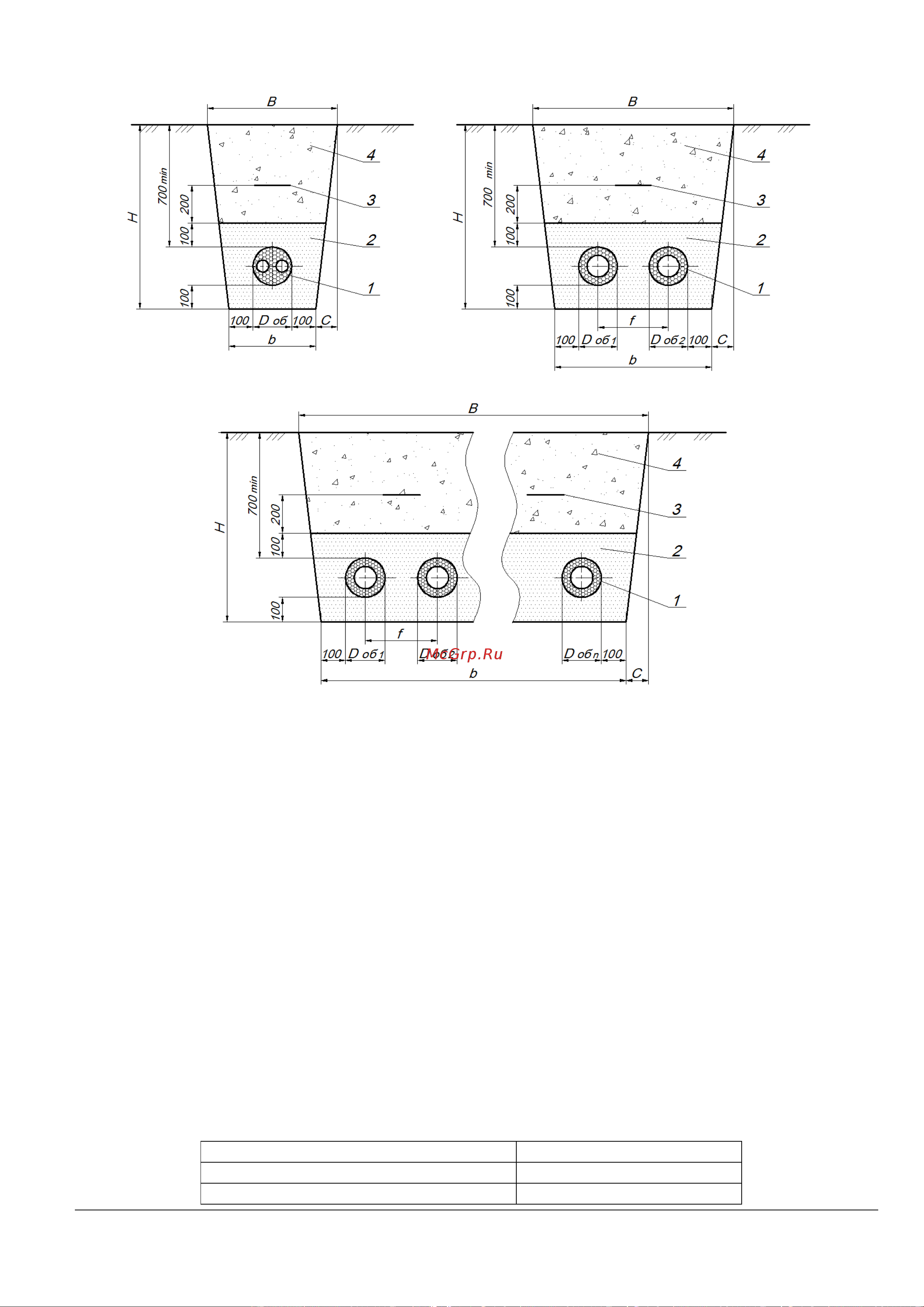

Рис. 20. Размеры траншеи (а - однотрубная прокладка, б - двухтрубная прокладка,

в - многотрубная прокладка)

1 – трубопровод ТВЭЛ-ПЭКС;

2 – равномерный по структуре песок;

3 – сигнальная лента;

4 – грунт;

H – глубина траншеи;

b - минимальная ширина траншеи по дну;

B – минимальная ширина траншеи по верху;

об

– наружный диаметр оболочки;

об1

, D

об2

, D

обn

– наружные диаметры оболочек

первой, второй и n-ой трубы;

С – заложение откоса;

f - минимальное межосевое расстояние.

Минимальная ширина траншеи по дну b [мм] определяется по формуле:

- при однотрубной бесканальной прокладке:

b = D

об

+200, (1)

- при многотрубной бесканальной прокладке:

b = D

об1

об2

+…+D

обn

+(n-1)f+200, (2)

где D

об

– наружный диаметр оболочки трубы, мм;

об1

, D

об2

, D

обn

– наружные диаметры оболочек первой, второй и n-ой трубы, мм;

n - количество труб ТВЭЛ-ПЭКС в траншее;

f – минимальное расстояние между осями труб ТВЭЛ-ПЭКС (см. таблицу 12).

Таблица 12. Межосевое расстояние

Наружный диаметр оболочки трубы, мм

Расстояние между осями, мм

90-140

280

160-225

320
