АО «Завод Полимерных Труб» Инструкции РИ 1.4-11-2003 Лист 3 из 34

2.1.2. Механико-гидравлический инструмент RAUTOOL H/G1 для монтажа соединений с

помощью подвижных гильз и принадлежности к нему (см. рис. 3). Применяется для монтажа труб

РЕ-Х-а Ø 40-110 мм.

Базовый комплект механико-

гидравлического инструмента включает в

себя:

1 - ножной насос;

2 - рукав гидравлический 4 м;

3 - гидравлический пресс;

4 - ножницы труборезные до Ø 63 мм;

5 - фиксирующие болты 4 шт;

6 - инструмент для удаления заусенцев;

7 – расширительные насадки для труб Ø

50х4,6/63х5,8 мм (либо 50х6,9/63х8,7 мм);

8 – запрессовочные тиски для труб Ø 50, 63

мм.

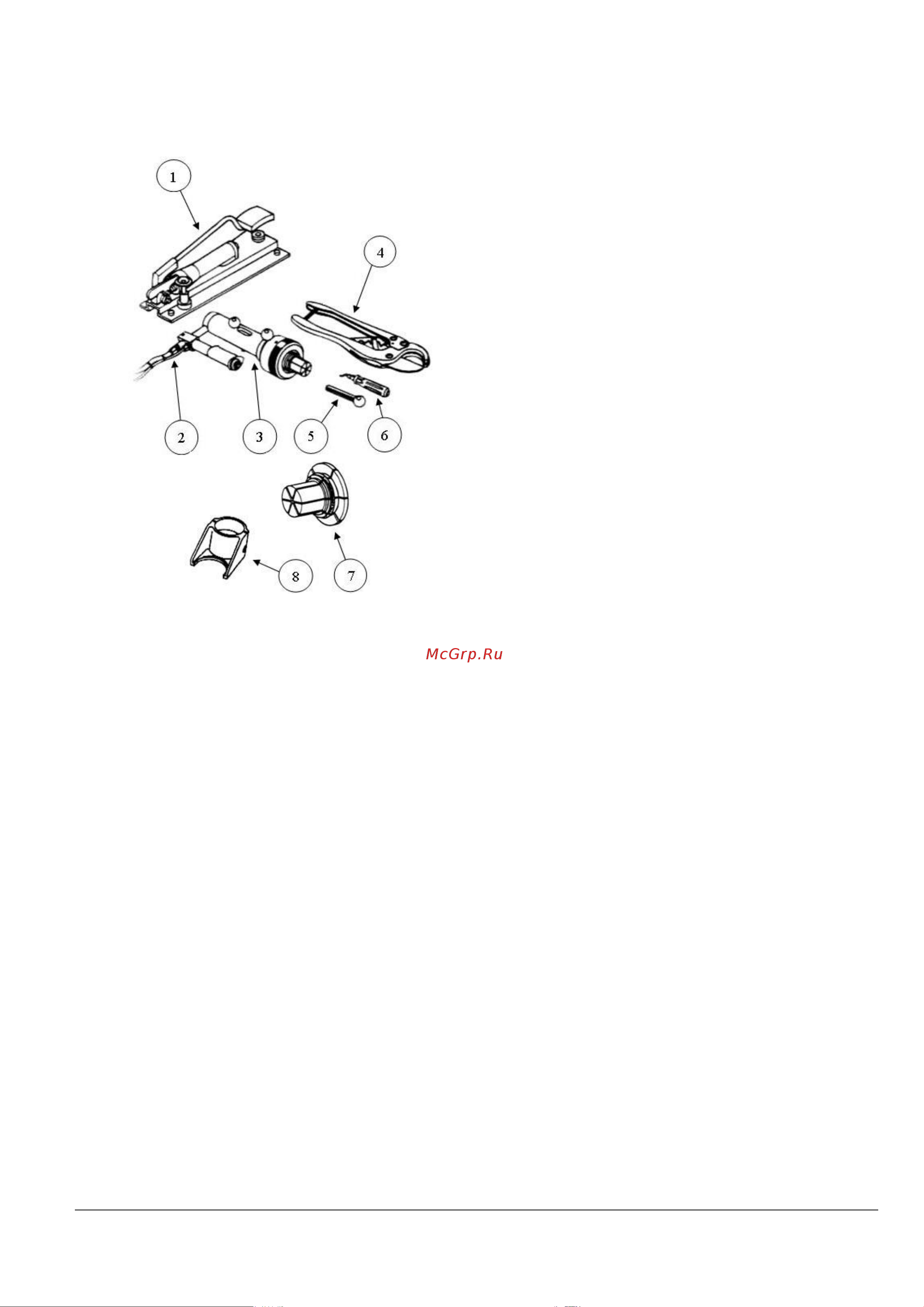

Рис. 3. Механико-гидравлический инструмент RAUTOOL H/G1

Дополнительно приобретаются:

- расширительные насадки для труб Ø 40х3,7/75х6,8/90х8,2/110х10,0 мм (либо

40х5,5/75х10,3/90х8,2/110х15,1 мм);

- запрессовочные тиски для труб Ø 40, 75, 90, 110 мм;

- ножницы труборезные до Ø 125 мм.

2.1.3. Гидравлический инструмент для монтажа соединений с помощью подвижных гильз

для труб РЕ-Х-а Ø 140, 160 мм включает в себя:

- насос ручной;

- рукав высокого давления;

- расширительные насадки для труб Ø 140, 160 мм;

- запрессовочные тиски для труб Ø 140, 160 мм;

- ножницы труборезные до Ø 160 мм.

Примечание:

Правила эксплуатации и ухода за инструментом необходимо смотреть в руководстве по эксплуатации

инструмента.

2.2. Для монтажа термоусаживающейся заглушки, комплекта для изоляции линейного стыка

рекомендуется использовать:

- пропановый баллон с редукторами и шлангами;

- пропановая горелка со специальной насадкой обеспечивающей широкий конус пламени;

- нож;

- сверло Ø 20 мм;

- дрель с насадкой-мешалкой;

- ножовка;

- отвертка;

- рулетка.
