АО «Завод Полимерных Труб» Инструкции РИ 1.4-11-2003 Лист 2 из 34

1. ЦЕЛЬ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Определение порядка работ при монтаже теплосетей из предизолированных трубопроводов

ТВЭЛ-ПЭКС (далее ГПИ-трубы, ГПИ-трубопроводы), предназначенных для бесканальной

прокладки трубопроводов внутриквартальных и локальных систем теплоснабжения и горячего

водоснабжения.

Являются практическим руководством для инженерно-технических работников и рабочих.

Регламентирует работы по монтажу предизолированных труб ТВЭЛ-ПЭКС (ТУ 2248-002-

56927418-2008).

2. ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

2.1. Инструмент для монтажа соединения с помощью подвижной гильзы.

2.1.1. Ручной механический инструмент RAUTOOL M1 для монтажа соединений с

помощью подвижных гильз (см. рис. 1) и сменные комплекты к нему (см. рис. 2). Применяется

для монтажа труб РЕ-Х-а Ø 16-32 мм.

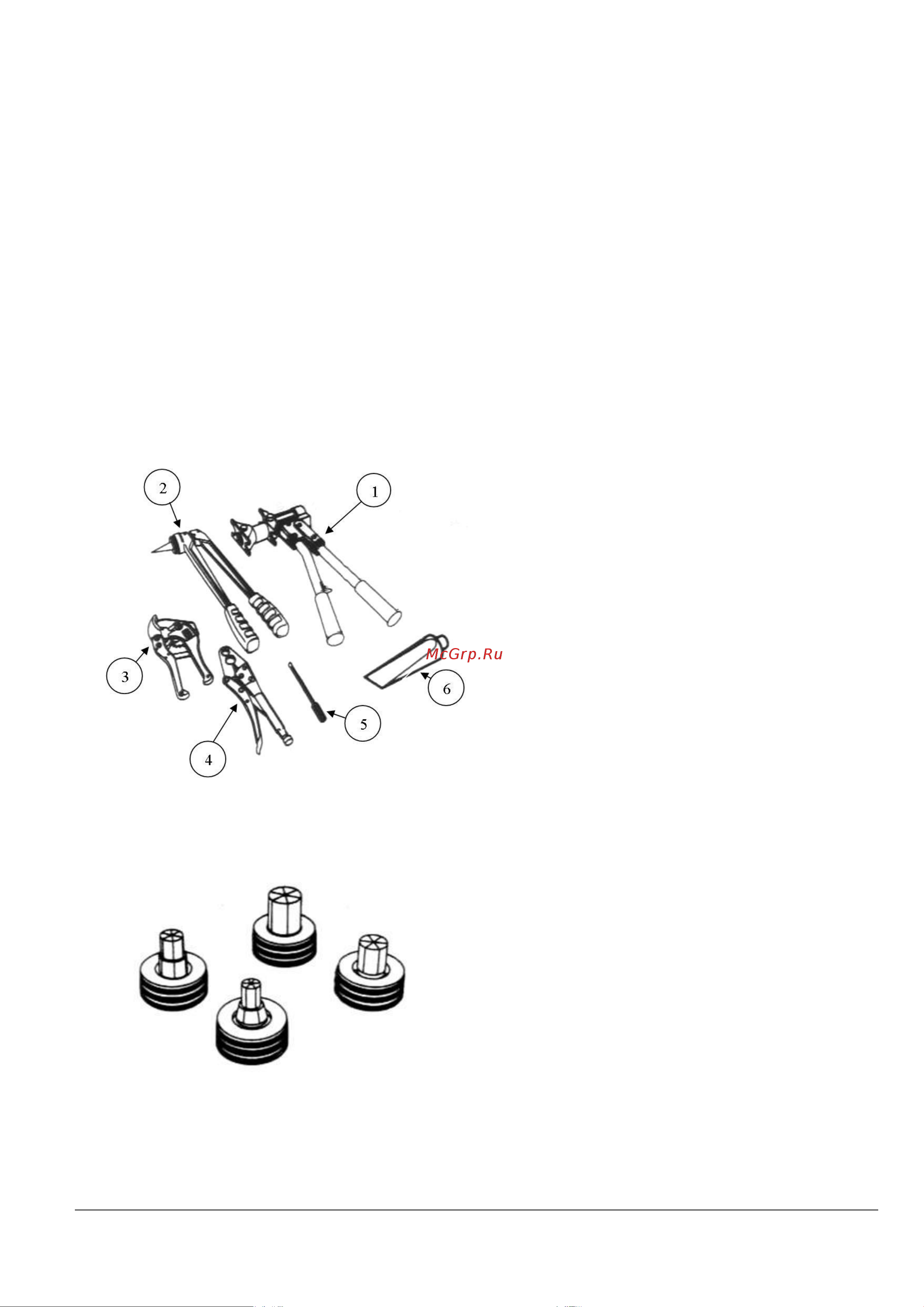

Базовый ручной механический

инструмент RAUTOOL M1 включает в

себя:

1 - ручные тиски для труб Ø 16(17)/20 мм;

2 - экспандер RO;

3 - ножницы труборезные до Ø 40 мм;

4 - ручной фиксаторный зажим для труб;

5 - щетка для очистки;

6 - средство для смазки.

Рис. 1. Ручной механический инструмент RAUTOOL M1

Сменный комплект M1 для труб Ø 16-32

мм, 6 бар включает в себя:

- расширительные насадки для труб Ø

16х1,5/20х1,9/25х2,3/32х2,9 мм.

Сменный комплект M1 для труб Ø 16-32

мм, 10 бар включает в себя:

- расширительные насадки для труб Ø

16х2,2/20х2,8/25х3,5/32х4,4 мм.

Рис. 2. Сменный комплект M1 для труб PE-X-a

Запрессовочные тиски для труб Ø 25, 32 мм (М1 25/32 мм) приобретаются дополнительно.
