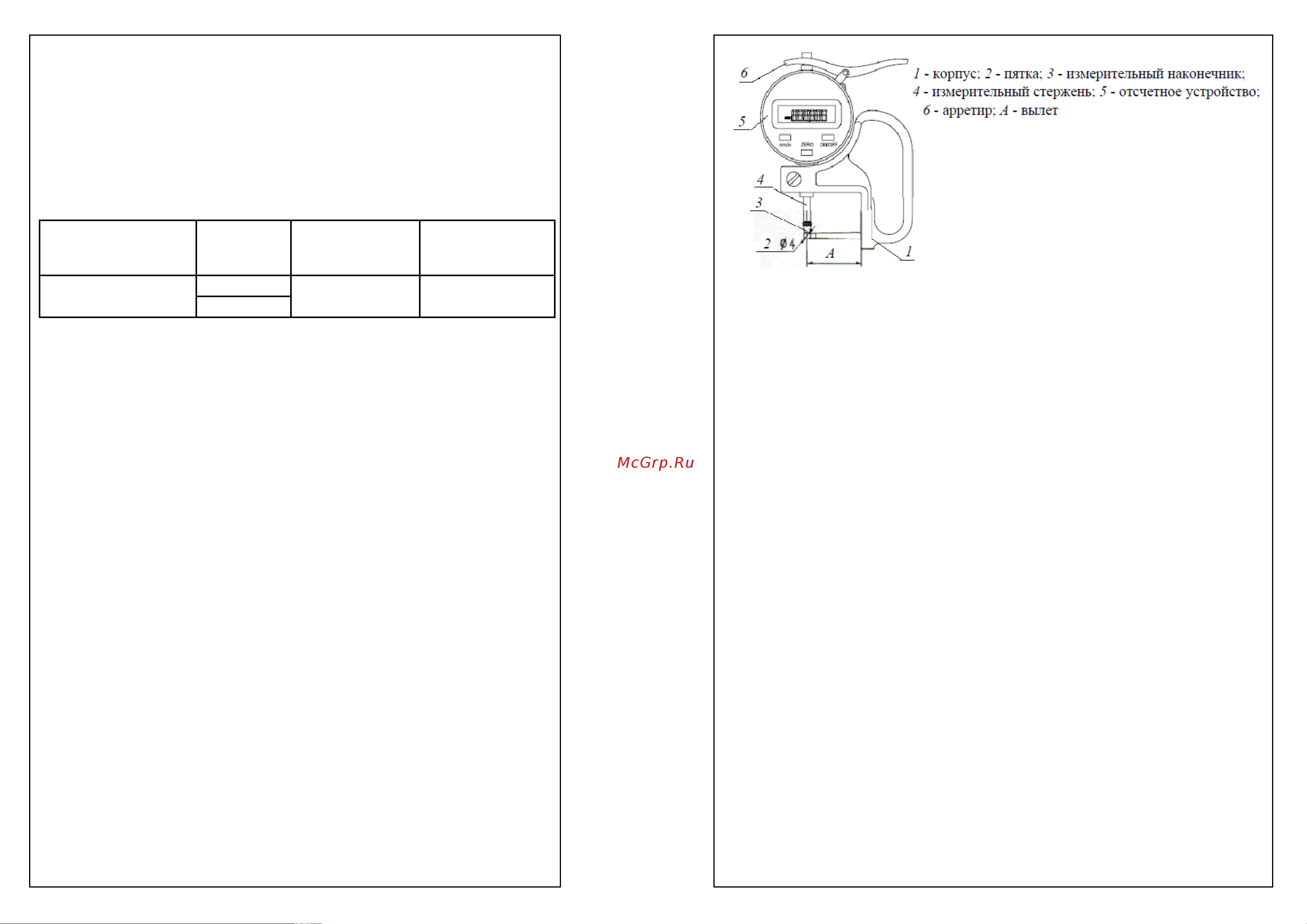

Рис. 1. Схема измерений
5.3. Индикаторная головка стенкомера позволяет устанавливать
"нулевое значение" в произвольной позиции, что позволяет производить
не только абсолютные измерения, но и проводить контроль изменений
размера от номинального. Измерения могут проводиться в двух
системах измерений: метрической и дюймовой. Для переключения
единиц измерений нажать на кнопку «mm/in»; занесением в память
минимального и максимального значений, Индикаторная головка имеет
возможность подключения к вычислительной технике через порт RS232.
6. ПОДГОТОВКА К РАБОТЕ
6.1. Ознакомиться перед началом работы с паспортом на стенкомер.
6.2. Протереть стенкомер, удалить смазку ветошью, смоченной в
бензине (особенно тщательно с измерительных поверхностей), насухо
протереть тканью, при необходимости заменить элемент питания.
6.3. Проверить установку на ноль на индикаторе. При необходимости
привести к нулевому показателю
7. ПОРЯДОК РАБОТЫ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. В процессе работы и по окончании ее протирать стенкомер
салфеткой, смоченной в водно-щелочном растворе СОЖ, а затем насухо
чистой салфеткой.
7.2. По окончании работы нанести на поверхности стенкомера тонкий
слой любого технического масла и поместить в футляр.
7.3. В процессе эксплуатации не допускать грубых ударов или падения
во избежание повреждений, царапин на измерительных поверхностях.
8.ПРАВИЛА ХРАНЕНИЯ.
8.1. Хранить стенкомер в футляре, в сухом отапливаемом помещении
при температуре воздуха от +5 до +40˚С и относительной влажности не
более 80% при температуре +20˚С.
8.3. Воздух в помещении не должен содержать примесей агрессивных
паров и газов.
1. НАЗНАЧЕНИЕ
1.1. Стенкомер индикаторный с отсчетом по электронному
индикатору предназначен для точечного измерения толщины стенок
труб и других профильных материалов при температуре
окружающего воздуха от +10˚С до +35˚С и относительной влажности
до 80% при температуре +20˚С.
1.2. Обозначение: Стенкомер индикаторный с отсчетом по
электронному индикатору 0-10мм.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон
измерений, (мм)
Глубина
измерения
А, (мм)
Цена деления
индикатора,
(мм)
Измерительное
усилие менее,
(Н)
0-10
0-30
0.01 2
Пределы допускаемой погрешности измерения в стационарном
положении на участке: от 0 до 1мм — ± 0,010 мм;
свыше 1 мм до 10 мм — ± 0,025 мм.
Питание – 1 литиевая батарейка, 3V CR2032
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Температура рабочего пространства в процессе измерения
должна быть (20±15)˚С.
3.2. Относительная влажность воздуха не более 80% при
температуре 20˚С.
3.3. Содержание в окружающей среде агрессивных газов и паров не
допускается.
4. КОМПЛЕКТНОСТЬ
В комплект входят:
- стенкомер;
- футляр;
- паспорт.
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
5.1. Стенкомер состоит из скобы (корпуса) и измерительного
механизма. В верхней части стенкомера расположен измерительный
механизм - электронная измерительная головка 0-10мм (5). К
подвижному измерительному стержню (4) прикреплен
металлический измерительный наконечник (3). Для установки
измерительного стержня отсчетного устройства в рабочее
положение и в нерабочее положение у стенкомера имеется арретир
(6), который блокирует или разрешает измерение. Замеры
производятся путем ручного нажатия и отпускания арретира (6).
5.2. Отсчет показаний производится по электронному индикатору.
