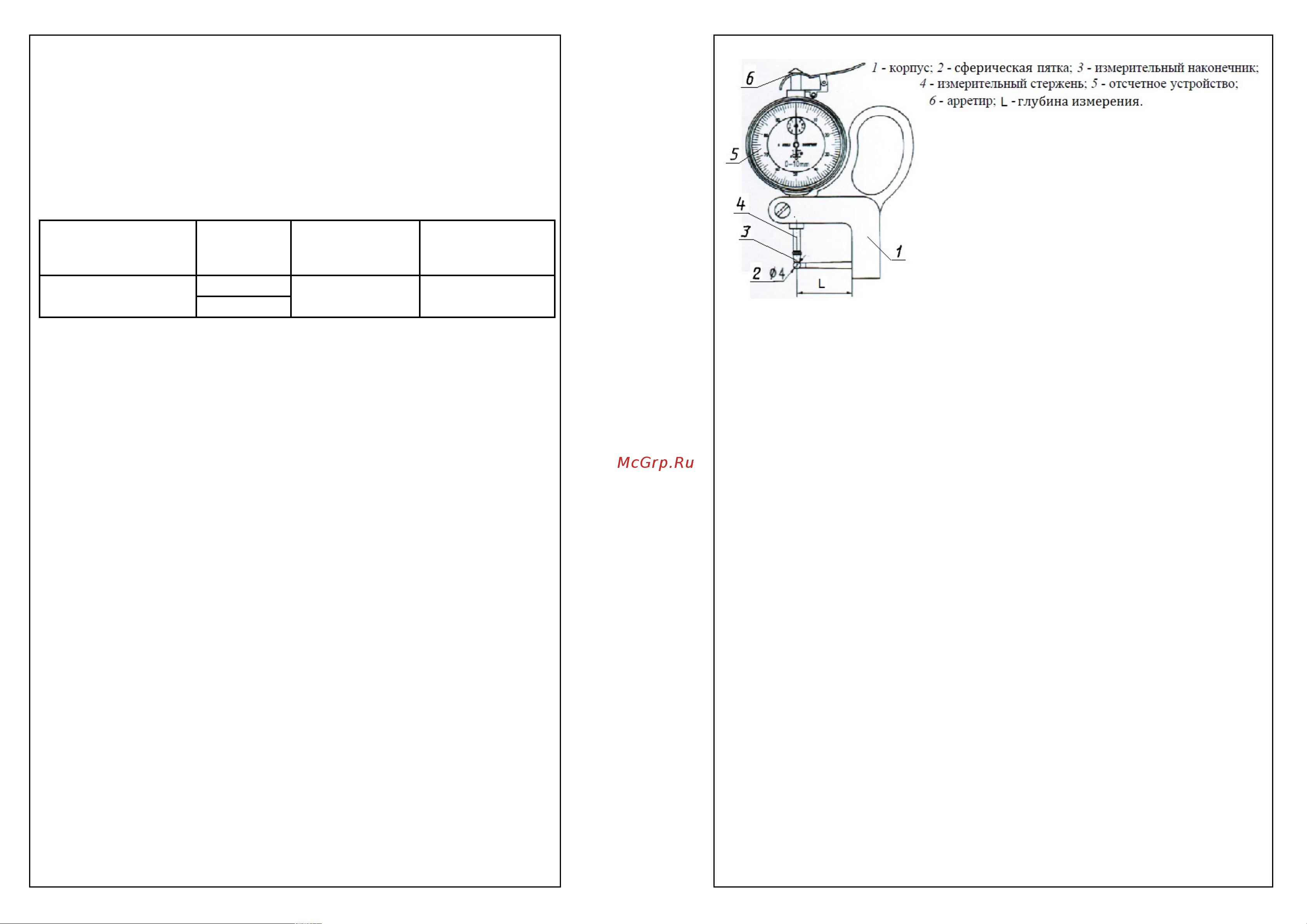

Рис. 1.
5.2. Измеряемый материал вводится между измерительным наконечником (3) и
сферической пяткой (2). Положение измерительного стержня сопряженного с
измерительным наконечником определяется толщиной материала между
неподвижным стержнем и наконечником (рис.1.).
5.3. Отсчет показаний производится по индикатору часового типа (5): по
основной и вспомогательной шкалам.
5.4 Глубина измерений зависит от вылета измерительной скобы (L).
6. ПОДГОТОВКА К РАБОТЕ
6.1. Ознакомиться перед началом работы с паспортом на стенкомер.
6.2. Протереть стенкомер, удалить смазку ветошью, смоченной в
обезжиривающем растворе (особенно тщательно с измерительных
поверхностей), насухо протереть тканью.
6.3. Проверить установку на ноль на индикаторе. При необходимости
привести к нулевому показателю.
7. ПОРЯДОК РАБОТЫ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. В процессе работы и по окончании ее протирать стенкомер
салфеткой, смоченной в водно-щелочном растворе СОЖ, а затем насухо
чистой салфеткой.
7.2. По окончании работы нанести на поверхности стенкомера тонкий
слой любого технического масла и поместить в футляр.
7.3. В процессе эксплуатации не допускать грубых ударов или падения
во избежание повреждений, царапин на измерительных поверхностях.
8.ПРАВИЛА ХРАНЕНИЯ.
8.1. Хранить стенкомер в футляре, в сухом отапливаемом помещении
при температуре воздуха от +5 до +40˚С и относительной влажности не
более 80% при температуре +20˚С.
8.3. Воздух в помещении не должен содержать примесей агрессивных
паров и газов.
1. НАЗНАЧЕНИЕ
1.1. Стенкомер трубный индикаторный с отсчетом по индикатору
часового типа предназначен для точечного измерения толщины
стенок труб и других профильных материалов при температуре
окружающего воздуха от +10˚С до +35˚С и относительной влажности
до 80% при температуре +20˚С.
1.2. Обозначение: Стенкомер трубный индикаторный с отсчетом по
индикатору часового типа 0-10мм.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон
измерений, (мм)
Глубина
измерения
L, (мм)
Цена деления
индикатора,
(мм)
Измерительное
усилие менее,
(Н)
0-10
30
0.01 2
Пределы допускаемой погрешности измерения в стационарном
положении на участке: от 0 до 1мм — ± 0,010 мм., на всем диапазоне
измерений - ± 0,018 мм.
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Температура рабочего пространства в процессе измерения
должна быть (20±15)˚С.
3.2. Относительная влажность воздуха не более 80% при
температуре 20˚С.
3.3. Содержание в окружающей среде агрессивных газов и паров не
допускается.
4. КОМПЛЕКТНОСТЬ
В комплект входят:
- стенкомер с индикаторной головкой;
- футляр;
- паспорт.
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
5.1. Стенкомер состоит из скобы (корпуса) и измерительного
механизма. В верхней части стенкомера расположен измерительный
механизм - измерительная головка часового типа (5). К подвижному
измерительному стержню (4) прикреплен металлический
измерительный наконечник (3). Для установки измерительного
стержня отсчетного устройства в рабочее положение и в нерабочее
положение у стенкомера имеется арретир (6), который блокирует
или разрешает измерение.
Замер производится путем ручного нажатия и отпускания арретира
(6).
