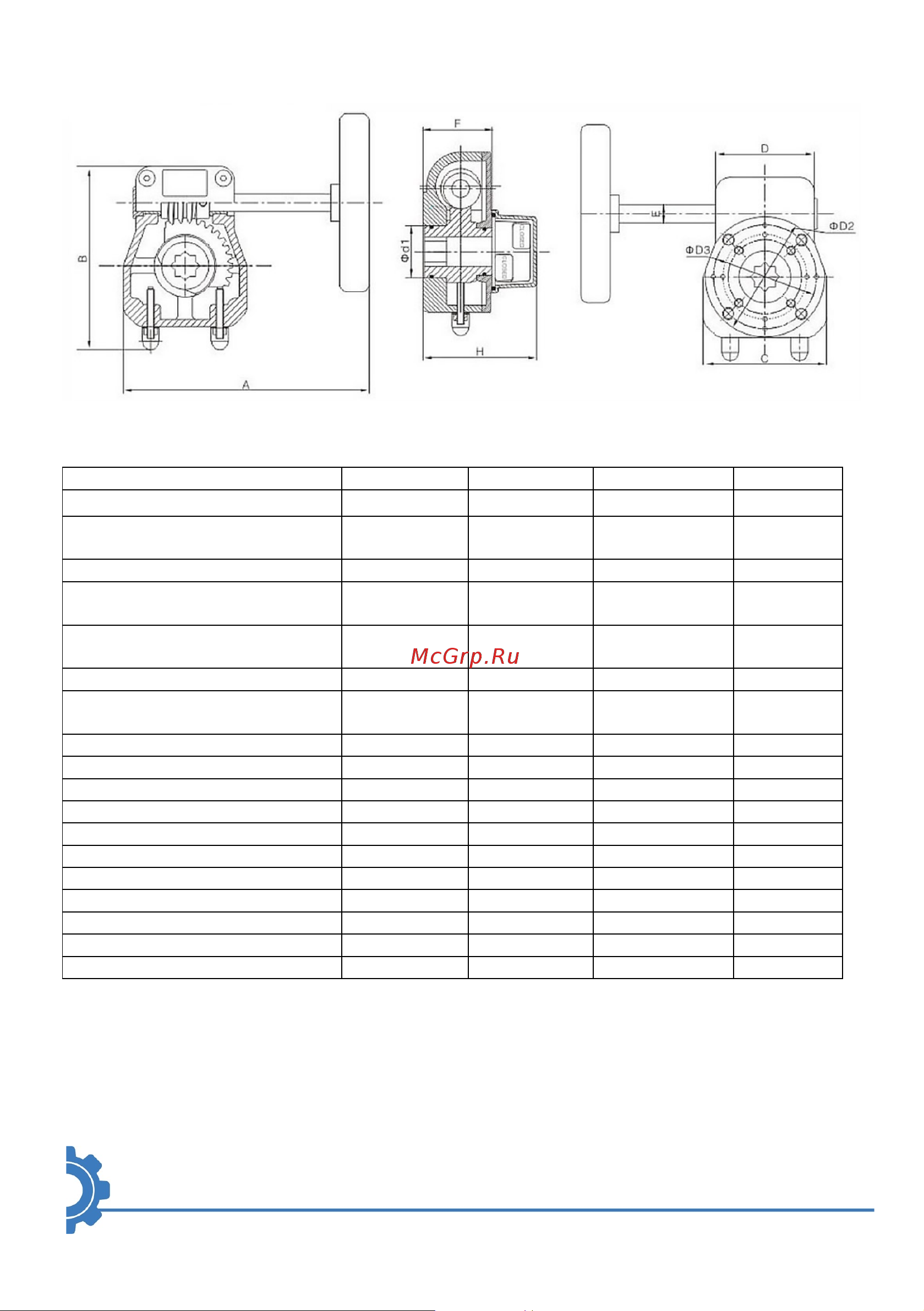

4. ВЕСОГАБАРИТНЫЕ ПАРАМЕТРЫ
Таблица 3
Модель
HGB-1
HGB-2
HGB-3
HGB-4
Стандартный выходной фланец
F05/F07
F07
F07/F10/F12
F10/F14
Дополнительный выходной
фланец
F12
D2, мм
81
92
125
140
D3, мм 50/70
70
(89)
70/102/125
102/140
(125)
Резьбовые отверстия 4-М6/4-М8 4-M8
4-M8/4-M10/
4-M12
4-M12/4-
M16
Стандартный шток
(опция)
12.8/15.9
19.1
22.2/28.6
31.8
Стандартный шток
11x11(опция)
/14x14
14x14(опция)
/17x17
22x22 27x27
d1, мм
35
42
55
70
Выходной крутящий момент, Нм
180
320
680
1200
Вес, кг
1.3
1.85
3.9
6.8
Диаметр штурвала, мм
120
160
250
300
A
165
185
250
300
B
127
142
190
220
C
84
102
140
164
D
66
79
112
120
E
12
12
16
20
F
47
52
68
71
H
73
78
108
111
