ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

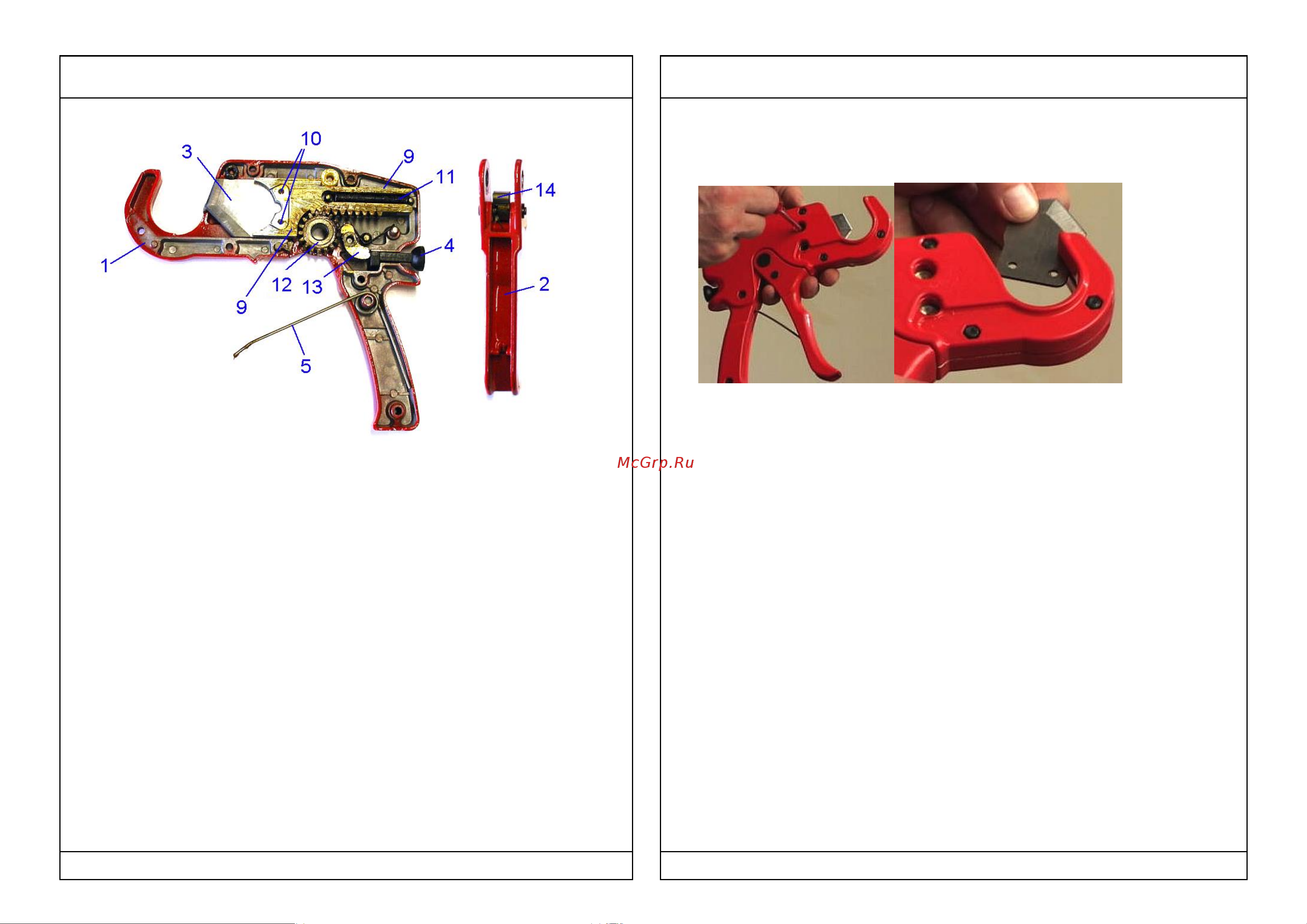

Полукорпуса 1 и рукоятка 2 трубореза выполнены из силумина с покрытием

эпоксидной эмалью. Полукорпуса 1 соединены винтами 6 . Между собой

корпус 1 и рукоятка 2 соединены стальной осью 7, на которой расположено

зубчатое колесо 12, придающее поступательное движение зубчатой рейке 9.

Подпружиненный толкатель 14 при нажатии рукоятки придаёт вращение

колесу 12, удерживаемому подпружиненной собачкой 13. К зубчатой рейке 9

двумя винтами 10 крепится нож с конусной заточкой 3, выполненный из

нержавеющей инструментальной стали. Рукоятка 2 возвращается в исходное

положение пружиной 5. При нажатии на кнопку возврата 4, собачка 13

разблокирует зубчатое колесо 12, и за счет упругости пружины 11, зубчатая

рейка 9 с ножом 3 возвращается в исходное положение.

4. Указания по эксплуатации инструмента

4.1. До начала работы резаком, необходимо убедиться, что нож заходит точно

по центру паза корпуса. Перекос свидетельствует либо о неправильной

затяжке винтов крепления ножа 10 , которые в этом случае следует подтянуть.

4.2. Выполнение реза осуществляется в следующем порядке:

- нажать кнопку возврата 4 , переведя нож 3 в исходное положение;

- ровно расположить разрезаемую трубу на губки корпуса;

- многократно приложив усилие к рукоятке, выполнить рез.

4.3. При затуплении режущей кромке ножа , он подлежит заточке или замене. .

4.4. Для снятия ножа, необходимо установить его в такое положение, чтобы

головки винтов 10 совместились с отверстиями в полукорпусе 1. После чего

следует отвинтить винты отверткой с крестообразным шлицем и снять нож.

4.5. После проведения 500 резов следует смазать все оси трубореза машинным

маслом.

4.6. Запрещается резать труборезом стальные, медные трубы, а также

нетрубные материалы.

5. Условия хранения и транспортировки

5.1. Инструмент должен храниться в упаковке предприятия –изготовителя по

условиям хранения 3 по ГОСТ 15150.

5.2. Транспортировка инструмента должна осуществляться в соответствии с

условиями 5 по ГОСТ 15150.

6 .Утилизация

6.1. Утилизация изделия (переплавка, захоронение, перепродажа) производится

в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 "Об охране

атмосферного воздуха" (в редакции от 01.01.2015), от 24 июня 1998 г. № 89-ФЗ

(в редакции от 01.02.2015г) "Об отходах производства и потребления", от 10

января 2002 № 7-ФЗ « Об охране окружающей среды» (в редакции от

01.01.2015), а также другими российскими и региональными нормами, актами,

правилами, распоряжениями и пр., принятыми во использование указанных

законов.

6.2. Содержание благородных металлов: нет

7.Гарантийные обязательства

7.1.Изготовитель гарантирует соответствие изделия требованиям

безопасности, при условии соблюдения потребителем правил использования,

транспортировки, хранения, монтажа и эксплуатации.
