Хаб Livi Smart Hub 4G/ Livi Smart Hub/ Livi Smart Hub 2G АГНС.425644.0ХХ РЭ

Страница 5 из 22

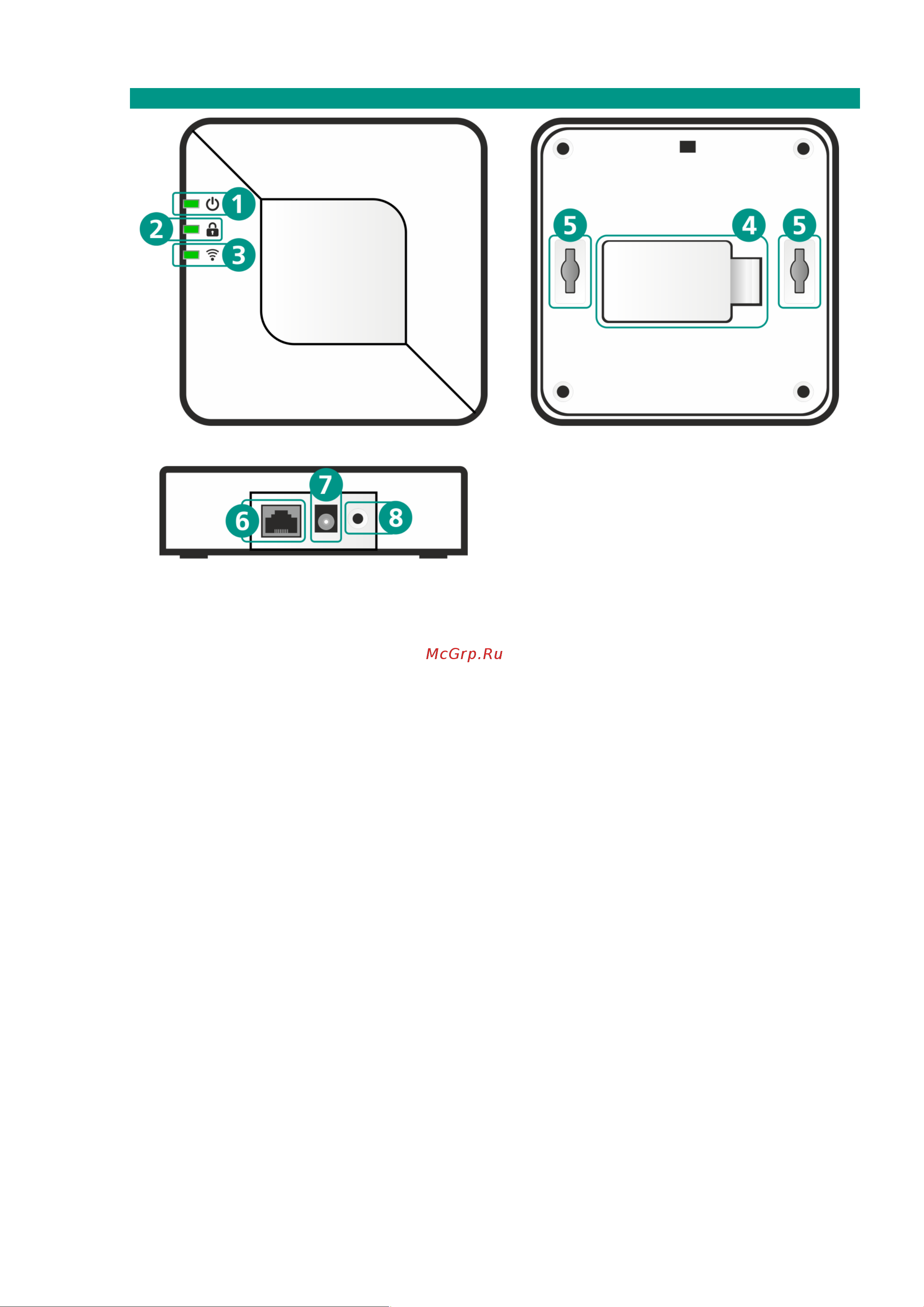

1.3 ВНЕШНИЙ ВИД ХАБА

Рисунок 1.1 – Крышка корпуса хаба

Рисунок 1.2 – Основание корпуса хаба

Рисунок 1.3 – Торцевая часть корпуса хаба

1. Индикатор питания

2. Индикатор охраны

3. Индикатор связи

4. Крышка отсека аккумулятора

5. Отверстия для монтажа устройства

6. Разъем для Ethernet-кабеля

7. Разъем для блока питания

8. Кнопка для подтверждения привязки хаба
