104
AANDACHT! Ondanks het gebruik van een ontwerp dat
verondersteld wordt veilig te zijn, het gebruik van
veiligheidsmaatregelen en bijkomende beschermingsmiddelen
bestaat altijd nog het risico op verwondingen tijdens het werk.

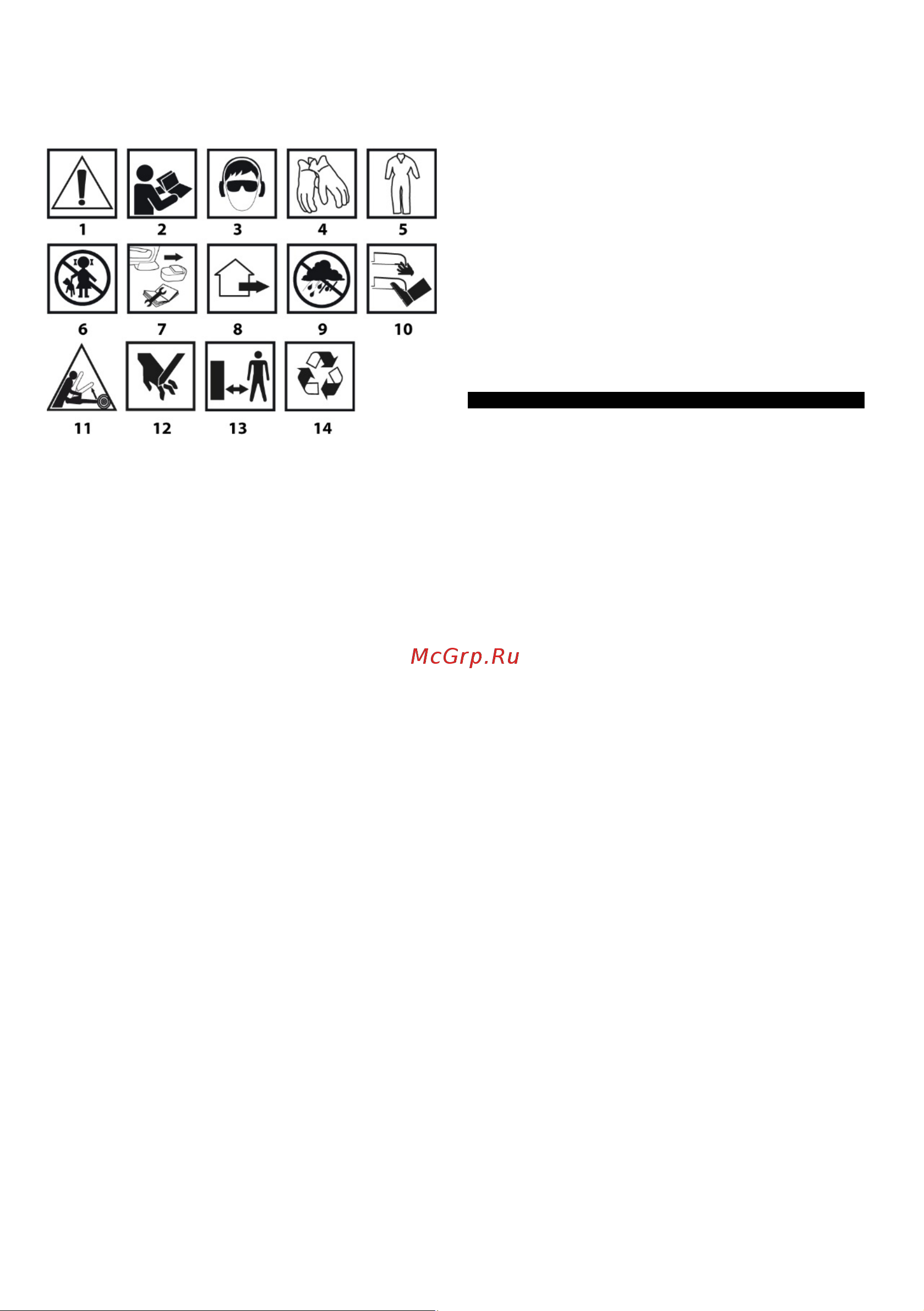

Verklaring van de gebruikte pictogrammen
1. AANDACHT! Neem bijzondere beschermingsmaatregelen in acht.
2. Lees de gebruiksaanwijzing, volg de erin opgenomen
waarschuwingen en veiligheidsvoorwaarden!
3. Maak gebruik van persoonlijke beschermingsmiddelen
(beschermingsbril, gehoorbescherming).
4. Gebruik beschermingshandschoenen.
5. Gebruik beschermingskledij.
6. Laat kinderen niet aan het gereedschap komen.
7. Haal de accu uit het toestel vooraleer handelingen uit te voeren die
verband houden met het afstellen of schoonmaken.
8. Tuingereedschap dat bestemd is voor werk buiten gebouwen.
9. Bescherm het gereedschap tegen vochtigheid.
10. Kom met uw ledematen niet in de buurt van snijdende
onderdelen!
11. Gevaar ten gevolge van terugslag.
12. Opgepast, gevaar voor het verwonden van handen, het afsnijden
van vingers.
13. Blijf of veilige afstand van het werkende tuingereedschap.
14. Recycling.
CONSTRUCTIE EN GEBRUIK
De accu kettingzaag is een handgereedschap. De aandrijving bestaat uit
een borstelloze gelijkstroommotor. Dit soort elektrisch gereedschap is
bestemd voor het uitvoeren van werken in de tuin bij het huis. De zaag
mag gebruikt worden voor het zagen bij het onderhoud van bomen, het
afzagen van takken, het gereedmaken van brandhout, hout voor de
open haard of andere toepassingen waarbij hout moet gezaagd
worden. De accu kettingszaag is een elektrisch gereedschap dat
uitsluitend bestemd is voor niet-professioneel gebruik.
WAARSCHUWING! Het apparaat is niet bedoeld voor het vellen van
bomen. Het gereedschap mag niet in strijd met de voorschriften
gebruikt worden.
BESCHRIJVING VAN DE BLADZIJDEN MET ILLUSTRATIES
Onderstaande nummering heeft betrekking op de op de geïllustreerde
bladzijden van deze instructie voorgestelde onderdelen van het
gereedschap.
1. Ketting
2. Zaaggids
3. Remhefboom (voorste handbeschermer)
4. Voorste handgreep
5. Vergrendelingsknop van de schakelaar
6. Schakelaar
7. Handgreep
8. Oliepeilwijzer
9. Dop van de olietank
10. Stootpunt
11. Knop voor het bevestigen van de zaaggids
12. Knop voor het spannen van de ketting
13. Deksel van het kettingwiel
14. Kap van de zaaggids van de ketting
15. Haken van het deksel
16. Bout
17. Kettingwiel
18. Oliegeul
* Er kunnen verschillen optreden tussen de tekening en het product.
UITRUSTING EN ACCESSOIRES
1. Zaaggids - 1 stuk
2. Ketting - 1 stuk
3. Zaaggidskap - 1 stuk
VOORBEREIDING OP HET WERK
HET VERPLAATSEN VAN DE KETTINGZAAG
WAARSCHUWING! Voor het verplaatsen van de kettingszaag moet
de accu altijd uitgeschakeld worden en moet de kap geschoven
worden over de zaaggids. Indien enkele zaagbewerkingen na
elkaar moeten uitgevoerd worden dan moet tussen die
bewerkingen de zaag met behulp van de schakelaar uitgeschakeld
worden.
MONTAGE VAN DE ZAAGGIDS EN DE KETTING VAN DE ZAAG
AANDACHT! De zaaggids van de ketting en de ketting van de zaag
worden apart geleverd.
De kettingzaag moet losgekoppeld worden van de energiebron
(accu).
Om een verwonding aan een scherpe kant te vermijden moet men
bij het monteren en het controleren van de ketting steeds
beschermingshandschoenen dragen.
WAARSCHUWING! Vóór het monteren van de zaaggids met ketting
moet de juiste plaats van de snijranden van de ketting
gecontroleerd worden (de juiste plaatsing van de ketting op de
zaaggids wordt aangeduid met een pijl op het uiteinde van de
zaaggids) (tekening A).
• Verschuif en haak het beweegbare deel van de knop voor het
bevestigen van de zaaggids los (tekening B).
• Trek het beweegbare deel van de knop weg en draai naar links om
de knop voor de bevestiging van de zaaggids los te maken (11)
(tekening C).
• Haal de kap van het kettingwiel (13) door de haken van het deksel
(15) van de vaststellende openingen te halen (tekening D).
• Houd de zaaggids verticaal (2), zodat zijn uiteinde naar boven
gekeerd is.
• Bevestig de ketting (1), beginnend met het uiteinde van de zaaggids
(2).
• Zorg ervoor dat de ketting (1) zich in de geleidersgleuf van de
zaaggids bevindt (2).
• Bevestig de zaaggids (2) met de gemonteerde ketting (1) op het
kettingwiel (17) (let er daarbij op dat de bout (16) zich in de gleuf in
het midden van de zaaggids bevindt) (tekening E, F).
• Bevestig het deksel van het kettingwiel (13) door de haken van het
deksel (15) over de vastleggende openingen te schuiven en de
bevestigingsknop van de zaaggids licht aan te draaien (11).
