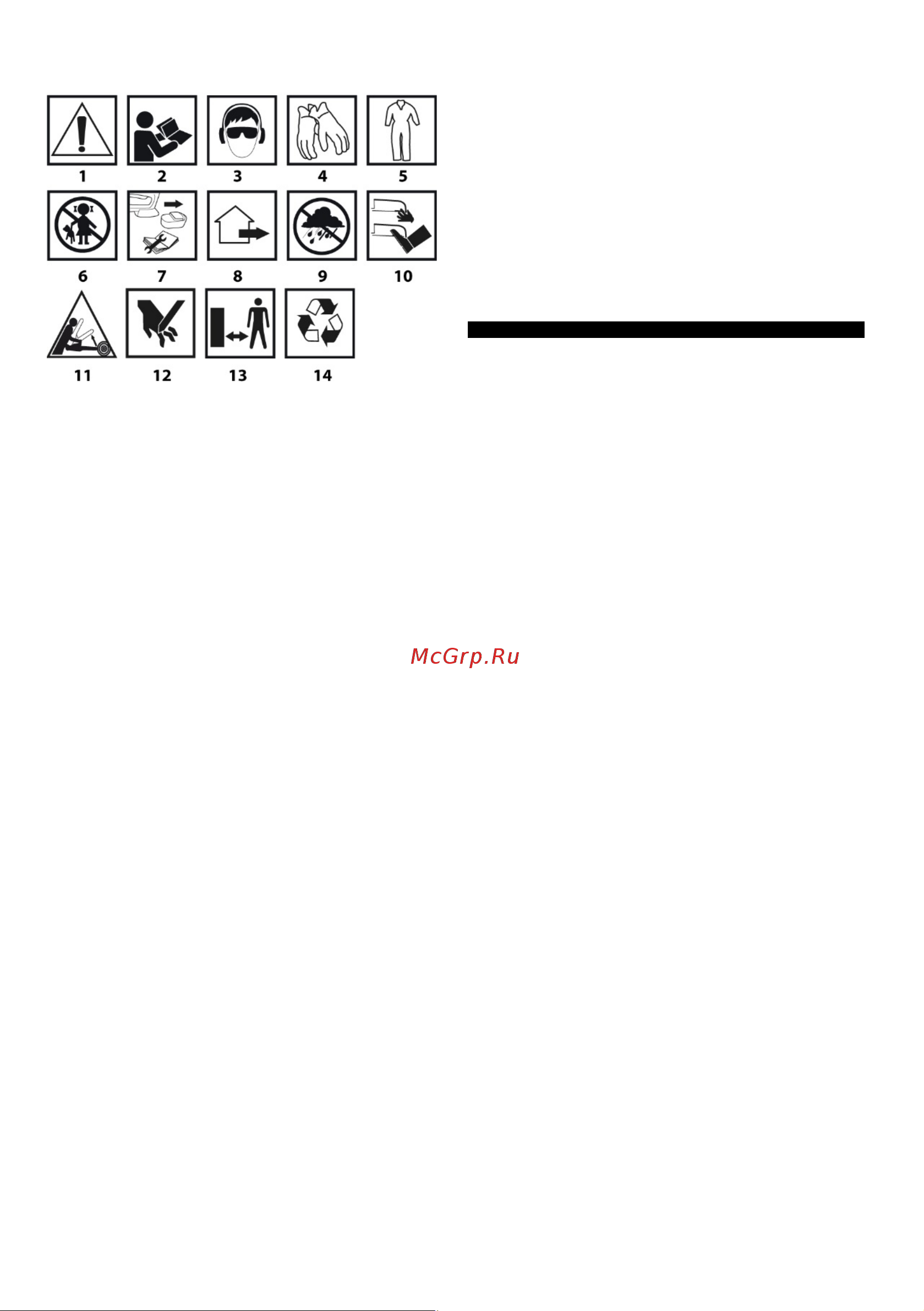

Обяснение на използваните пиктограми

1. ВНИМАНИЕ! Предприемете специални предпазни мерки.

2. Прочетете инструкцията за експлоатация, спазвайте

съдържащите се в нея предупреждения и условия за безопасност!

3. Използвайте лични предпазни средства (предпазни очила,

предпазни средства за слуха).

4. Използвайте защитни ръкавици.

5. Използвайте предпазно облекло.

6. Не позволявайте на децата да работят с инструмента.

7. Извадете акумулатора от устройството, преди да извършите

каквито и да било операции по настройка или почистване.

8. Градински уред, предназначен за работа на открито.

9. Защитете устройството от влага.

10. Дръжте крайниците си далеч от режещите елементи!

11. Опасност при откат.

12. Обърнете внимание на риска от нараняване на ръцете,

отрязване на пръстите.

13. Запазвайте безопасното разстояние от работещото градинско

устройство.

14. Рециклиране.

КОНСТРУКЦИЯ И ПРИЛОЖЕНИЕ

Акумулаторният верижен трион е ръчен инструмент. Задвижката е

безчетков мотор на постоянен ток. Този вид електроуред е

предназначен за работа в домашната градина. Трионът може да се

използва за подкастряне на дървета, рязане на клони, подготовка

на дърва за огрев, дърва за камината и за други приложения, които

изискват рязане на дърва. Акумулаторният трион е

електроинструмент, предназначен изключително за любителски

приложения.

ПРЕДУПРЕЖДЕНИЕ! Уредът не трябва да се използва за сечене

на дървета. Забранено е използването на триона за цели,

различни от тези, за които е предназначен.

ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ

Номерирането по-долу се отнася за елементите на уреда, показани

на графичните страници на тази инструкция.

1. Верига

2. Шина

3. Спирачен лост (преден предпазител за дланите)

4. Предна дръжка

5. Бутон за заключване на превключвателя

6. Превключвател

7. Ръкохватка

8. Индикатор за нивото на масло

9. Капачка за пълнене с масло

10. Гребен

11. Врътка за закрепване на шината

12. Врътка за обтягане на веригата

13. Капак на верижното колело

14. Капак на шината на веригата

15. Скоби на капака

16. Шпилка

17. Верижно колело

18. Маслен канал

* Възможно е да има разлики между чертежа и продукта.

ОКОМПЛЕКТОВКА И АКСЕСОАРИ

1. Шина - 1 брой

2. Верига - 1 брой

3. Калъф на шината - 1 брой

ПОДГОТОВКА ЗА РАБОТА

ПРЕНАСЯНЕ НА ВЕРИЖНИЯ ТРИОН

ПРЕДУПРЕЖДЕНИЕ! Преди да преместите верижния трион

винаги изключвайте акумулатора и сложете калъфа на шината

на веригата. Ако е необходимо последователно да се

извършват няколко операции за рязане, между операциите

трионът трябва да се изключва с помощта на превключвателя.

МОНТАЖ НА ШИНАТА И ВЕРИГАТА

ВНИМАНИЕ! Шината и веригата на триона се доставят отделно.

Верижният трион трябва да бъде изключен от източника на

енергия (акумулатора).

За да не се порежете на острите повърхности, винаги носете

защитни ръкавици по време на монтаж и проверка на

веригата.

ПРЕДУПРЕЖДЕНИЕ! Преди да монтирате направляващата

шина с веригата, проверете правилното положение на

зъбците на веригата (правилното позициониране на веригата

върху шината е показано със стрелка в горната част на

шината) (фиг. A).

• Плъзнете и освободете от скобата подвижната част на врътката

за фиксиране на шината ( 11 ) ( фиг. B ).

• Издърпайте подвижната част на врътката и завъртете в ляво,

разхлабвайки натиска, врътката за фиксиране на шината (11) (фиг.

C ).

• Свалете капака на верижното колело (13), като плъзнете скобите

на капака (15) от фиксиращите отвори (фиг. D).

• Задръжте шината (2) във вертикална позиция, така че горната й

част да е обърната нагоре.

• Поставете веригата (1) като започнете от върха на шината (2).

• Уверете се, че веригата (1) е легнала в канала на шината (2).

• Монтирайте направляващата шина (2) с веригата (1) на

верижното колело (17) (като внимавате шпилката (16) да бъде в

жлеба в центъра на шината) (фиг. Е, F).

• Поставете капака на верижното колело (13), като плъзнете

скобите на капака (15) във фиксиращите отвори и леко завъртете

врътката за фиксиране на шината (11).

ОБТЯГАНЕ НА ВЕРИГАТА НА ТРИОНА

Разхлабете врътката за фиксиране на шината (11), след това

въртете врътката за обтягане на веригата (12)

• на дясно - за обтягане на веригата.

• на ляво - за разхлабване на веригата.

• Проверете дали обтягането на веригата е правилно.

• Фиксирайте врътката за закрепване на шината (11).
