5. Поднимите направляющую шину (10) и пильную цепь (11)

из захвата, наклоняя направляющую шину, чтобы освободить

два установочных винта шины (d). (См. рис. I).

6. При замене пильной направляющей шины снимите

установочную пластину (a), которая удерживается одним

винтом, и установите новую направляющую шины.

Направляющая шина симметрична и может быть

установлена любой стороной наружу (ее можно перевернуть,

если изношена нижняя рабочая кромка). (См. рис. F).

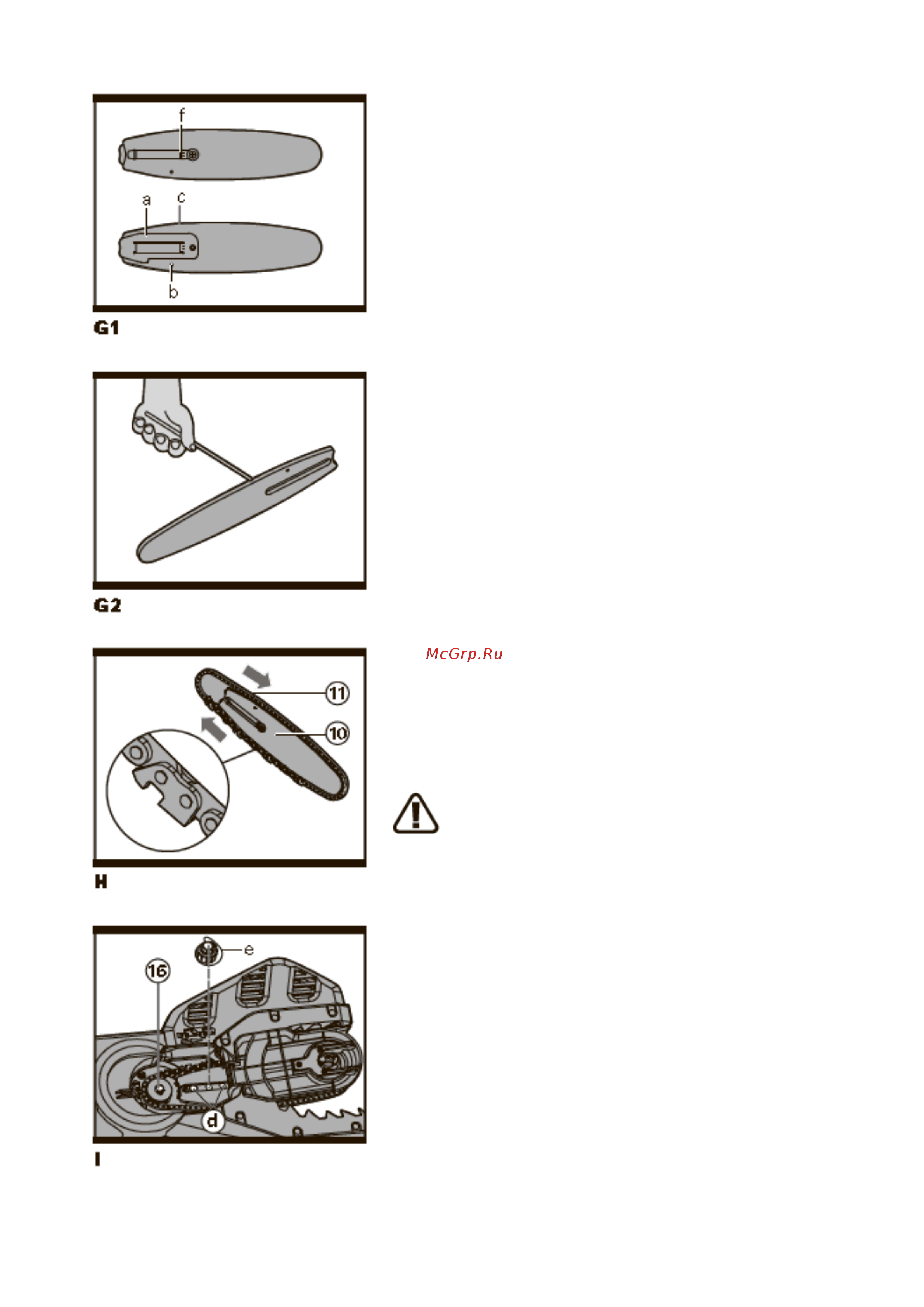

7. Перед повторной установкой направляющей шины

убедитесь, что небольшое отверстие для масла (b) и гнездо

цепи (c) не засорены грязью или опилками, при

необходимости очистите, используя небольшой тонкий

предмет. (См. рис. G1, G2).

8. Установите цепь на направляющую шину. Установите цепь

на направляющую шины. Обратите внимание на правильное

направление зубьев. (См. рис. H). Направление реза – внутрь

на нижнюю режущую кромку.

9. Когда установочная пластина (a) находится сбоку от

направляющей шины, повернутой к двигателю (8) и

удерживает цепь на шине, задвинуть шину и цепь в захват,

наклонив над штифтами шины (d) и заводя цепь на

приводную звездочку (16). (См. рис. I). Длина цепи

предусмотрена с небольшим избытком, так что цепь должна

быть правильно установлена в гнезде направляющей шины,

чтобы обеспечить достаточную длину цепи для заведения на

приводную звездочку.

10. Проверьте правильность установки всех частей. (См. рис.

J).

11. Установите и затяните натяжной болт цепи. Обратите

внимание, что кулачок (e) натяжного болта цепи входит в

зацепление с выступающей вкладкой (f) крепежной пластины

и выталкивает направляющую шины для натяжки цепи,

проверьте правильность натяжения (см. Регулировка

натяжения цепи).

12. Закройте крышку цепи и снимите штифт.

СМАЗКА

Важно: Пила JawSaw поставляется с пустым

масляным баком. Перед ее использованием

необходимо заправить маслом для цепи. Можно

использовать масло для цепей и шин любого бренда.

Никогда не эксплуатируйте пилу JawSaw без масла, так

как это приведет к снижению производительности

резания, перегрузке двигателя и возможной поломке.

спереди

сзади
