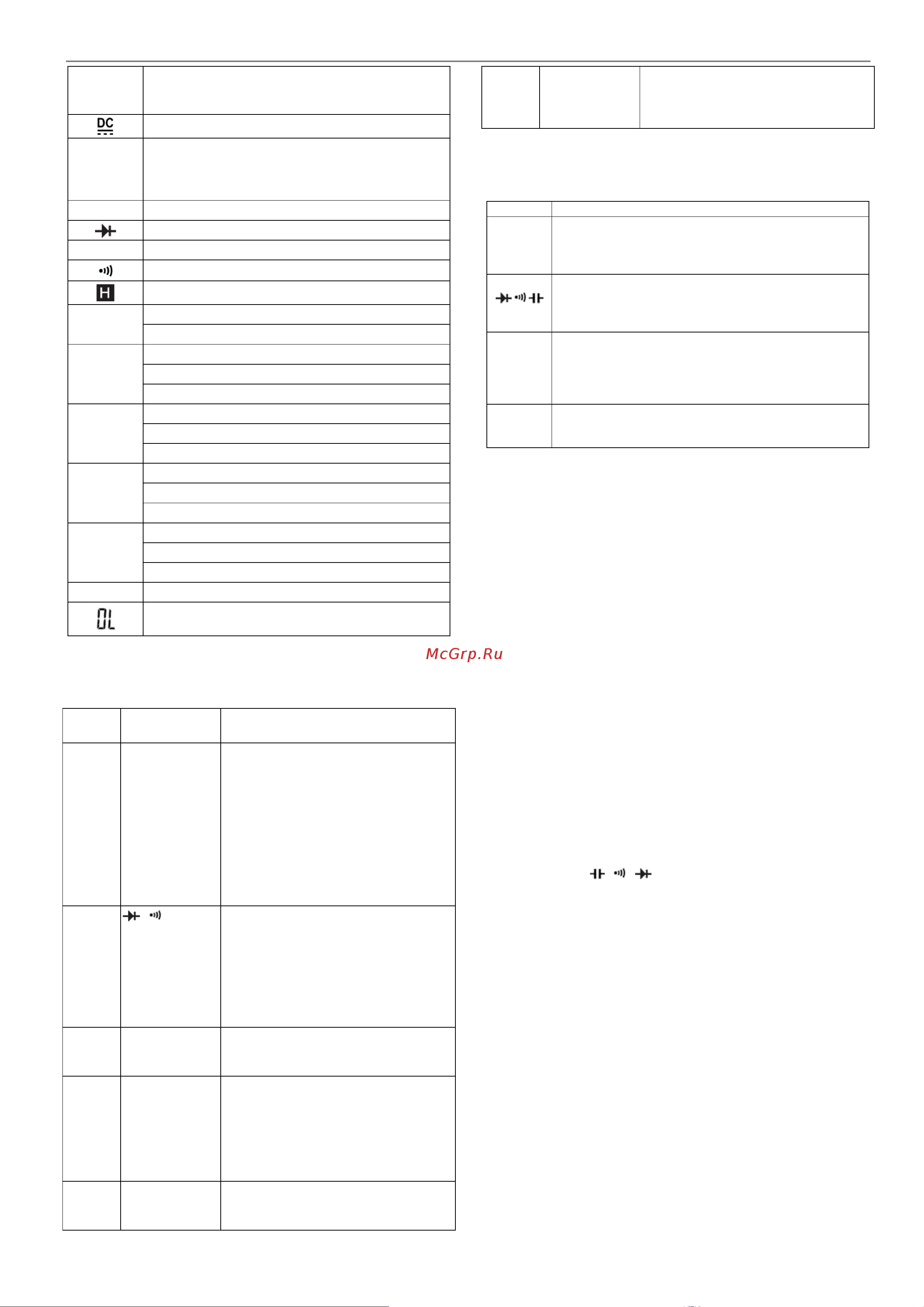

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS-8268 MASTECH
3
усредненная абсолютная величина входного
сигнала, откалиброванная как среднеквадратич-
ное значение синусоидальной волны.
Индикатор постоянного напряжения или тока
AUTO
Включен режим автоматического выбора преде-
ла измерения, при котором прибор самостоя-
тельно выбирает диапазон измерения с наилуч-
шим возможным разрешением.
RELΔ
Режим относительных измерений
Режим проверки диодов
hFE
Режим проверки транзисторов
Режим прозвонки электрических цепей
Режим фиксации показаний на дисплее
V: вольт, единица напряжения.
V, mV
mV: милливольт, 1x10
-3
или 0,001 вольт
A: ампер – единица силы тока
mA: миллиампер – 1х10
-3
или 0,001 ампера
A, mA, μA
μA: микроампер – 1х10
-6
или 0,000001 ампера
Ω: ом, единица сопротивления.
kΩ: килоом, 1x10
-3
или 1000 Ом.
Ω, kΩ,
MΩ
MΩ: мегаом, 1x10
-6
или 1000000 Ом
Hz: герц, единица частоты, 1 Гц = 1 с
-1
.
kHz: килогерц – 1х10
3
или 1000 герц
Hz, kHz,
MHz
MΩ: мегагерц, 1x10
-6
или 1000000 герц
F: Фарада. Единица емкости
μF: микрофарада – 1х10
-6
или 0,000001 фарады
μF, nF
nF: нанофарада – 1х10
-9
или 0,000000001 фарады
% %: единица измерения коэффициента заполнения
Величина на входе слишком велика для выбран-
ного предела измерения
2.3. Кнопки управления
Информация о кнопках управления содержится в таблице 2.
Таблица 2. Кнопки управления
Кнопка Режим
измерения
Выполняемые действия
RANGE
V~, V , Ω, mA,
μA
1. Нажмите RANGE для входа в ре-
жим ручного выбора пределов из-
мерения.
2. Нажимайте RANGE для последова-
тельного переключения между пре-
делами измерения, доступными
для выбранной функции.
3. Нажмите и удерживайте RANGE в
течение двух секунд для возвраще-
ния в режим автоматического вы-
бора пределов измерения
SELECT
, ,
A, mA, μA
Функция вклю-
чения питания
- Производит переключение между
режимами проверки диодов и прозвон-
ки цепей
- Производит переключение между
режимами измерения постоянного и
переменного тока.
- Отключает функцию перехода в
«спящий режим».
REL
Любое
положение
переключателя
По нажатию кнопки REL выполняются
вход в режим относительных измере-
ний и выход из него.
Hz/ %
V~, A, mA, μA
1. Нажмите эту кнопку для включения
счетчика частоты.
2. Нажмите кнопку еще раз для пере-
хода в режим измерения коэффи-
циента заполнения
3. Нажмите кнопку еще раз для выхо-
да из режима счетчика частоты.
HOLD
Любое
положение
переключателя
Нажмите кнопку HOLD для включения
и выключения функции фиксации
показаний
LIGHT
Любое
положение
переключателя
Нажмите один раз для включения
подсветки дисплея. Подсветка
отключится автоматически примерно
через 5 секунд.
2.4. Входные гнезда
Информация о входных гнездах содержится в таблице 3.
Таблица 3. Входные гнезда
Вход Описание
COM
Общий провод для всех режимов измерений (слу
ж
ит
для подключения черного измерительного провода
или разъема «COM» специального многофункцио-
нального переходника)
VΩHz
Вход для измерения напряжения, сопротивления,
емкости, частоты, проверки диодов и прозвонки це-
пей (служит для подключения красного измеритель-
ного провода).
hFE μA
mA
Вход для проверки транзисторов и измерения силы
тока в на пределах 0,001 мА и 400 мА (служит для
подключения красного измерительного провода или
разъема «+» специального многофункционального
переходника)
10A
Вход для измерения силы тока на пределах 400 мА и
10 А (служит для подключения красного измеритель-
ного провода)
2.5. Поворотный переключатель
Поворотный переключатель с 11 положениями обеспечивает
доступ к следующим функциям и измеряемым величинам:
• Ток: 10А
• Ток: мА
• Ток: мкА
• Постоянное напряжение
• Переменное напряжение
• Выключение прибора (OFF)
• Сопротивление
• Проверка диодов и прозвонка цепей
• Емкость
• Проверка транзисторов (hFE)
• Частота
2.6. Принадлежности
В комплект поставки мультиметра входят:
Инструкция по эксплуатации
Измерительные провода
Специальный многофункциональный переходник
3. ОПИСАНИЕ ФУНКЦИЙ ПРИБОРА
3.1. Общие функции
3.1.1. Оповещение о неправильном подключении
Входные гнезда мультиметра оснащены системой звукового и
светового оповещения о неправильном подключении измери-
тельных проводов.
1. Режимы V, Ω,
, , :
1) Красные лампочки у входов «V» и «COM» погаснут после
подключения измерительных проводов.
2) Предупреждающий звуковой сигнал зазвучит в случае оши-
бочного включения измерительных проводов в гнезда «mA» и
«10A». Одновременно замигают красные лампочки у гнезд
«V» и «COM», указывающие на правильные входы для
данных режимов измерения.
2. Режимы μA, mA, hFE:
1) Красные лампочки у входов «mA» и «COM» погаснут после
подключения измерительных проводов.
2) Предупреждающий звуковой сигнал зазвучит в случае оши-
бочного включения измерительных проводов в гнезда «V» и
«10A». Одновременно замигают красные лампочки у гнезд
«mA» и «COM», указывающие на правильные входы для дан-
ных режимов измерения.
3. Режим 10A:
1) Красные лампочки у входов «10A» и «COM» погаснут после
подключения измерительных проводов.
2) Предупреждающий звуковой сигнал зазвучит в случае оши-
бочного включения измерительных проводов в гнезда «V» и
«mA». Одновременно замигают красные лампочки у гнезд
«10A» и «COM», указывающие на правильные входы для дан-
ных режимов измерения.
