ПОРТАТИВНЫЙ ЦИФРОВОЙ C-МЕТР
MY-6013
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1. ОБЩИЕ СВЕДЕНИЯ
1.1 ВВЕДЕНИЕ
Данный цифровой C-метр предназначен для измерения
емкости с непосредственным выводом измеренного
значения на 3½-разрядный ЖК-дисплей. Девять диапазонов
позволяют точно измерять емкость от 0.1 пФ до 20 мФ
практически любых конденсаторов, применяемых в
электронике в разрабатывающих лабораториях, на
производстве, в сервисных центрах и школах. Батарейное
питание, малый вес и размеры действительно позволяют
отнести данный прибор к портативным измерительным
устройствам.
1.2 ОСОБЕННОСТИ
• ЖК-дисплей с высотой 21 мм. Макс. показание - 1999.
• 9 диапазонов от 2 нФ до 200 мкФ.
• Высокая точность измерения.
• Ручная установка нуля, диапазон регулировки – около
±20 пФ.
• АЦП с двойным интегрированием.
• Индикация перегрузки - "1".
• Безопасная конструкция щупов.
• Габариты: 31,5 х 91 х 189 мм.
• Масса: 240 г (включая батарею).
2. ХАРАКТЕРИСТИКИ
Приведенная точность гарантируется в течение 1 года
после калибровки при температуре от 18°С до 28°С и
относительной влажности до 80%.
2.1 ОБЩИЕ ХАРАКТЕРИСТИКИ
Источник питания батарея 9 В, типа NEDA 1604 или
6F22 006Р ("Крона")
Индикация разряда
батареи символ "
" на дисплее
Защитный
предохранитель
200 мА/250 В
Напряжение
тестового сигнала
макс. амплитуда 2.8 В
Рабочая температура от 0°С до 40°С (от 32°F до 104°F)
Температура
хранения от -10°С до 50°С (от 14°F до 122°F)
2.2 ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Точность определяется, как + (% от максимального
значения для выбранного диапазона ± число значений
единицы младшего разряда: D).
Диапазон Разрешение Точность
Частота
тестового
сигнала
200 пФ 0.1 пФ ± 0.5% ± 1D 800 Гц
2 нФ 1 пФ ± 0.5% ± 1D 800 Гц
20 нФ 10 пФ ± 0.5% ± 1D 800 Гц
200 нФ 100 пФ ± 0.5% ± 1D 800 Гц
2 мкФ 1000 пФ ± 0.5% ± 1D 800 Гц
20 мкФ 0.01 мкФ ± 0.5% ± 1D 80 Гц
200 мкФ 0.1 мкФ ± 0.5% ± 1D 8 Гц
2000 мкФ 1 мкФ ± 1.0% ± 1D 8 Гц
20 мФ 10 мкФ ± 2.0% ± 2D 8 Гц

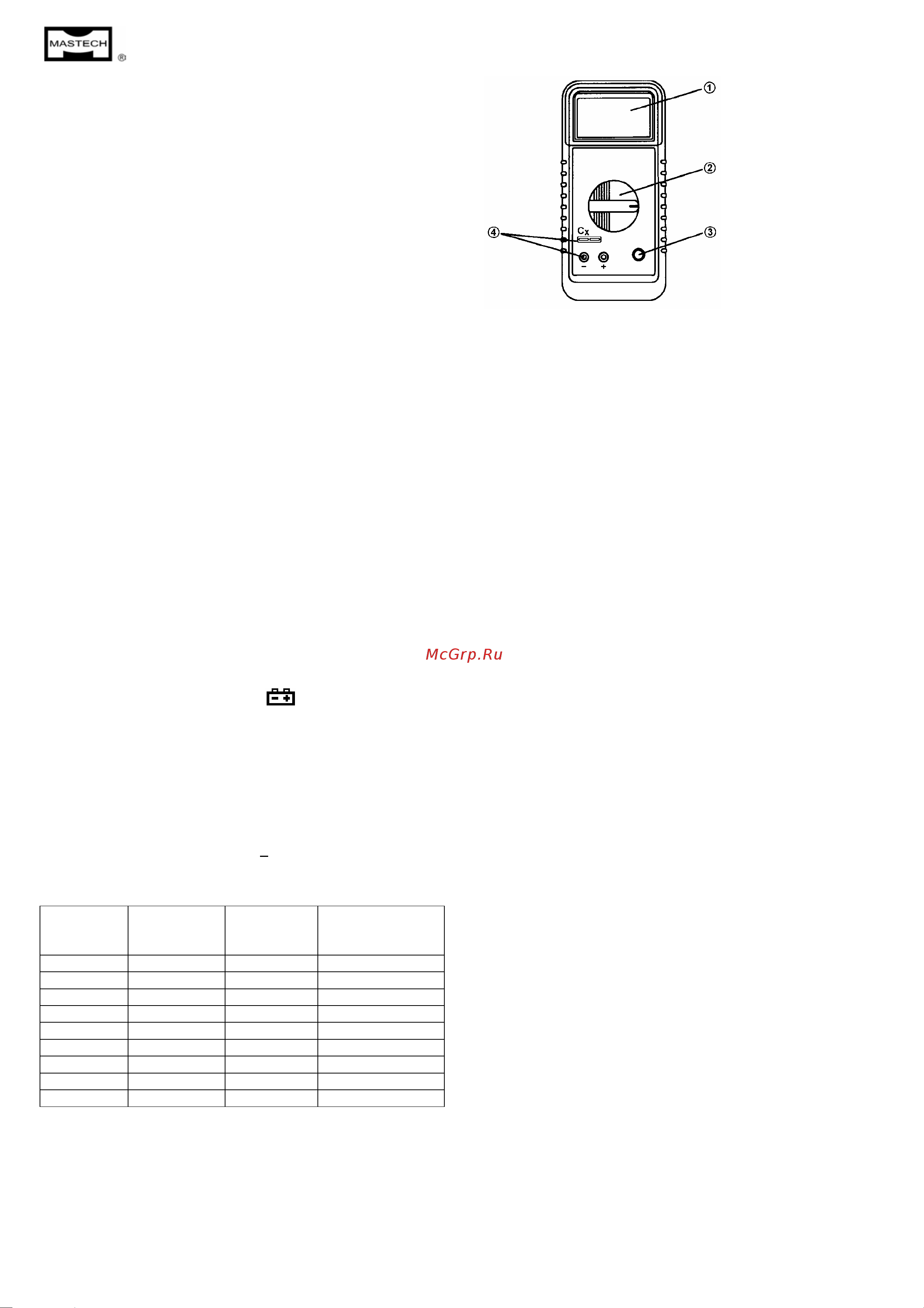

3. ПЕРЕДНЯЯ ПАНЕЛЬ
1. ЖК-дисплей
2. Переключатель
режимов и
диапазонов
3. Регулятор
установки нуля
4. Входные гнезда
4. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
4.1 ПРЕДВАРИТЕЛЬНАЯ ИНФОРМАЦИЯ
1. Убедитесь, что батарея правильно установлена и
подключена к разъему питания прибора.
2. При работе с полярными конденсаторами соблюдайте
полярность подключения конденсатора к прибору.
3. Перед измерением полностью разрядите конденсатор.
4. Никогда не подавайте напряжения на гнезда прибора,
это может привести к серьезному повреждению
прибора.
5. Никогда не закорачивайте щупы прибора, т.к. это
вызовет очень большое потребление тока от батареи и
состояние перегрузки при любом диапазоне измерения.
4.2 ОБЩИЕ ПОЛОЖЕНИЯ
1. Если измеряемый конденсатор не имеет маркировки,
начинайте измерение с диапазона 200 пФ, и затем
последовательно уменьшайте чувствительность до
исчезновения состояния перегрузки и получения
приемлемого результата.
2. Закороченный конденсатор вызовет перегрузку при
всех диапазонах. При измерении емкости конденсатора
с большой утечкой прибор так же будет показывать
перегрузку или неестественно большое значение
емкости. При наличии у конденсатора внутреннего
обрыва прибор будет показывать нулевое значение при
всех диапазонах (возможно показание несколько пФ при
диапазоне 200 пФ).
3. При измерении малых емкостей длина соединительных
проводов должна быть очень короткой или выводы
конденсатора нужно вставить непосредственно в
колодку на передней панели прибора, чтобы избежать
влияния дополнительной емкости, вносимой
соединительными проводами.
4. При использовании длинных соединительных проводов
необходимо учитывать вносимую ими дополнительную
емкость.
В первом приближении емкость соединительных
проводов может быть измерена непосредственно
перед подключением конденсатора. Вычтите эту
величину из значения, полученного при измерении
емкости конденсатора (если измеренное значение
емкости для соединительных проводов отрицательно,
добавьте его абсолютную величину к измеренной
емкости конденсатора). Однако, для обеспечения
достоверности результата, полученного при этом,
нельзя изменять положения соединительных проводов
при обоих измерениях.
5. Конденсаторы, особенно электролитические, как
правило, имеют значительное отклонение емкости от
номинального значения. Не удивляйтесь, если
измеренное значение будет значительно больше
номинального указанного на конденсаторе. Оно должно
укладываться в рамки допуска для данного типа
конденсатора. Однако, измеренное значение редко
бывает ниже номинального.
6. Наличие утечки у конденсатора может быть
определено, если измеренное значение емкости
