Если величина измеренного сопротивления превышает уста-

новленный предел измерения, или измерительная цепь разомкнута,

на дисплее появляется символ «OL».

Перед измерением сопротивления, включенного в цепь, необхо-

димо отключить в ней питание и полностью разрядить все конден-

саторы.

Сопротивление измерительных щупов составляет 0,1– 0,2 Ом, что

может внести заметную ошибку при измерении малых сопротивле-

ний. Для повышения точности измерений из измеренного значения

сопротивления следует вычесть результат измерения при замкнутых

накоротко щупах.

В случае, если сопротивление замкнутых накоротко измерительных

щупов составляет более 0,5 Ом, проверьте измерительные провода и

щупы на предмет поврежденных или ослабленных соединений.

При измерении сопротивлений более 1 МОм, получение стабиль-

ного показания может занять несколько секунд. Для быстрого полу-

чения стабильного значения при измерении больших сопротивле-

ний используйте короткие измерительные провода.

6.3 Прозвонка электрических цепей (см. рис. 2)

1) Установите поворотный переключатель в положение

2) Вставьте красный измерительный провод в гнездо VΩmA, а

черный измерительный провод в гнездо СОМ. Подсоедините

измерительные провода параллельно к обследуемой цепи

3) При сопротивлении более 51 Ом считается выполненным усло-

вие разрыва цепи, и звуковой сигнал не включается. Если сопро-

тивление цепи не превышает 10 Ом, цепь считается целостной, и

прибор подает непрерывный звуковой сигнал

Перед прозвонкой цепи необходимо отключить в ней напря-

жение и разрядить все конденсаторы от остаточных зарядов.

6.4 Проверка диодов (см. рис. 2)

1) Установите поворотный переключатель в положение

2) Вставьте красный измерительный провод в гнездо VΩmA, а

черный измерительный провод в гнездо СОМ. Подсоедините

красный измерительный провод к положительному полюсу

диода, а черный – к отрицательному полюсу

3) Если цепь с обследуемым диодом разомкнута, или диод подклю-

чен в обратном направлении, то на дисплее будет отображаться

«OL». Нормальное значение падения напряжения на кремниевом

p-n переходе в режиме прямого тока лежит в пределах 500-800

мВ (0,5-0,8 В)

Перед проверкой диода, входящего в состав цепи, необходи-

мо вначале отключить в этой цепи напряжение и разрядить все кон-

денсаторы от остаточных зарядов

6.5 Измерение силы постоянного тока (cм. рис. 3)

1) Установите поворотный переключатель в положение А

2) В зависимости от величины силы измеряемого тока вставьте

красный измерительный провод в гнездо VΩmA или 10 А, а

черный измерительный провод – в гнездо СОМ. Подсоедините

измерительные провода последовательно к обследуемой цепи.

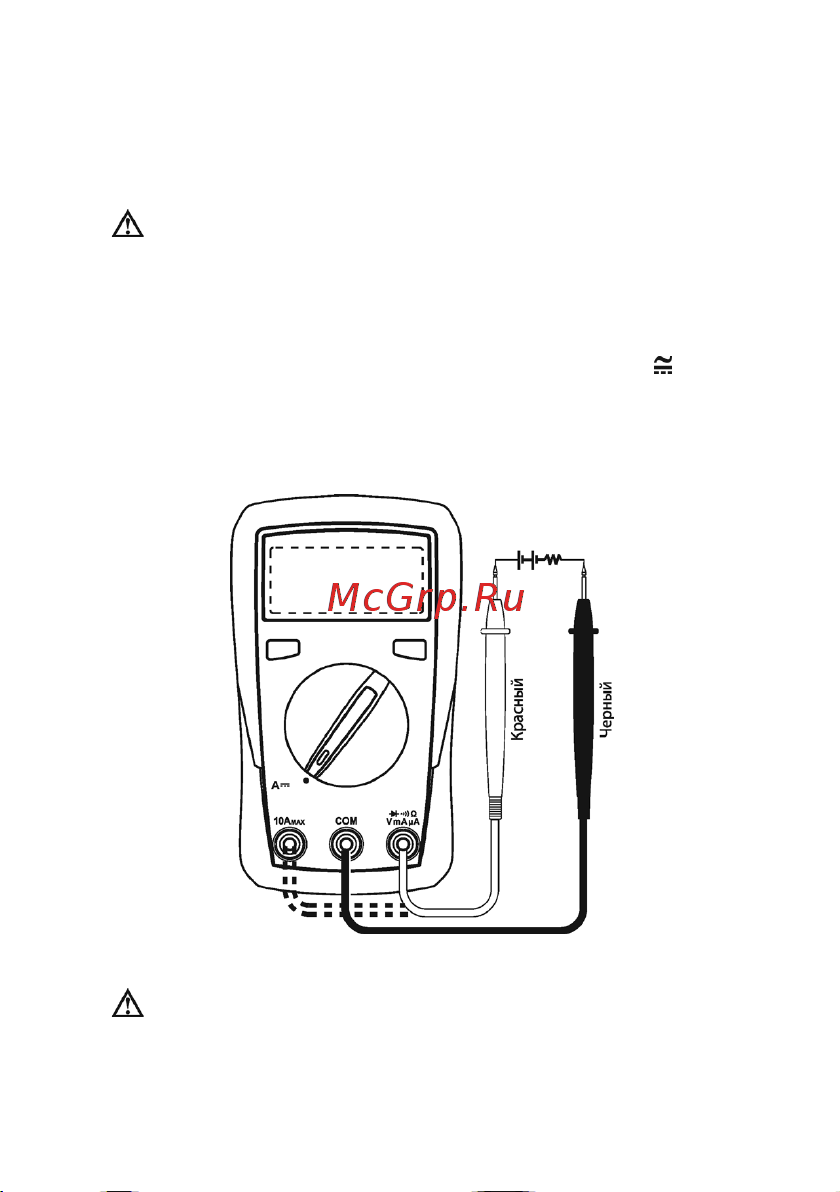

Рис. 3 Измерения силы постоянного тока

Перед тем, как подсоединить мультиметр последовательно

к обследуемой цепи, отключите в ней ток и внимательно проверьте

выбранное входное гнездо и предел измерения.
