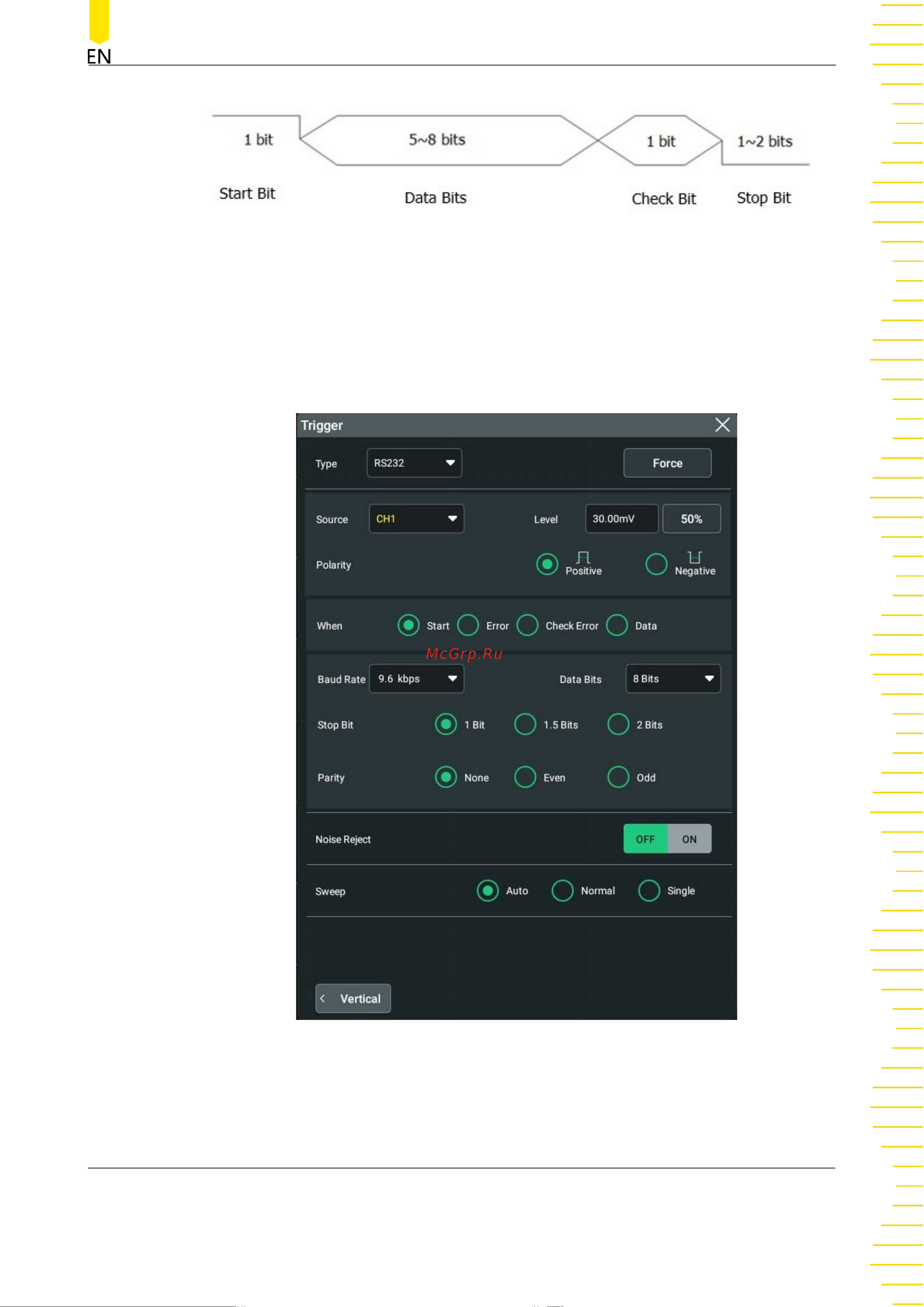

Рисунок 8.24 Схема протокола RS232

Тип Запуска

Нажмите или коснитесь кнопки

раскрывающегося списка, а затем

установите параметры для Запуска

RS232.

Для выбора в раскрывающемся списке

параметра "RS232".

Рис . 8.25 меню настройки Запуска RS232

После выбора типа Запуска, а затем информация о текущей настройке

Запуска (включая тип Запуска, источник Запуска и уровень Запуска)

отображается в верхней части экрана, как показано на рисунке ниже.

Информация будет изменяться в зависимости от настроек Запуска.
