Запуск CAN (дополнительно)

DS70000 может запускаться в начале кадра, конце кадра, фрейме указанного

типа (например Remote (Удаленный), Overload (Перегрузка), Data (данные) и т.

д.) или error frame указанного типа (например

Ошибка ответа, ошибка проверки, ошибка формата и т.д.) сигнала CAN.

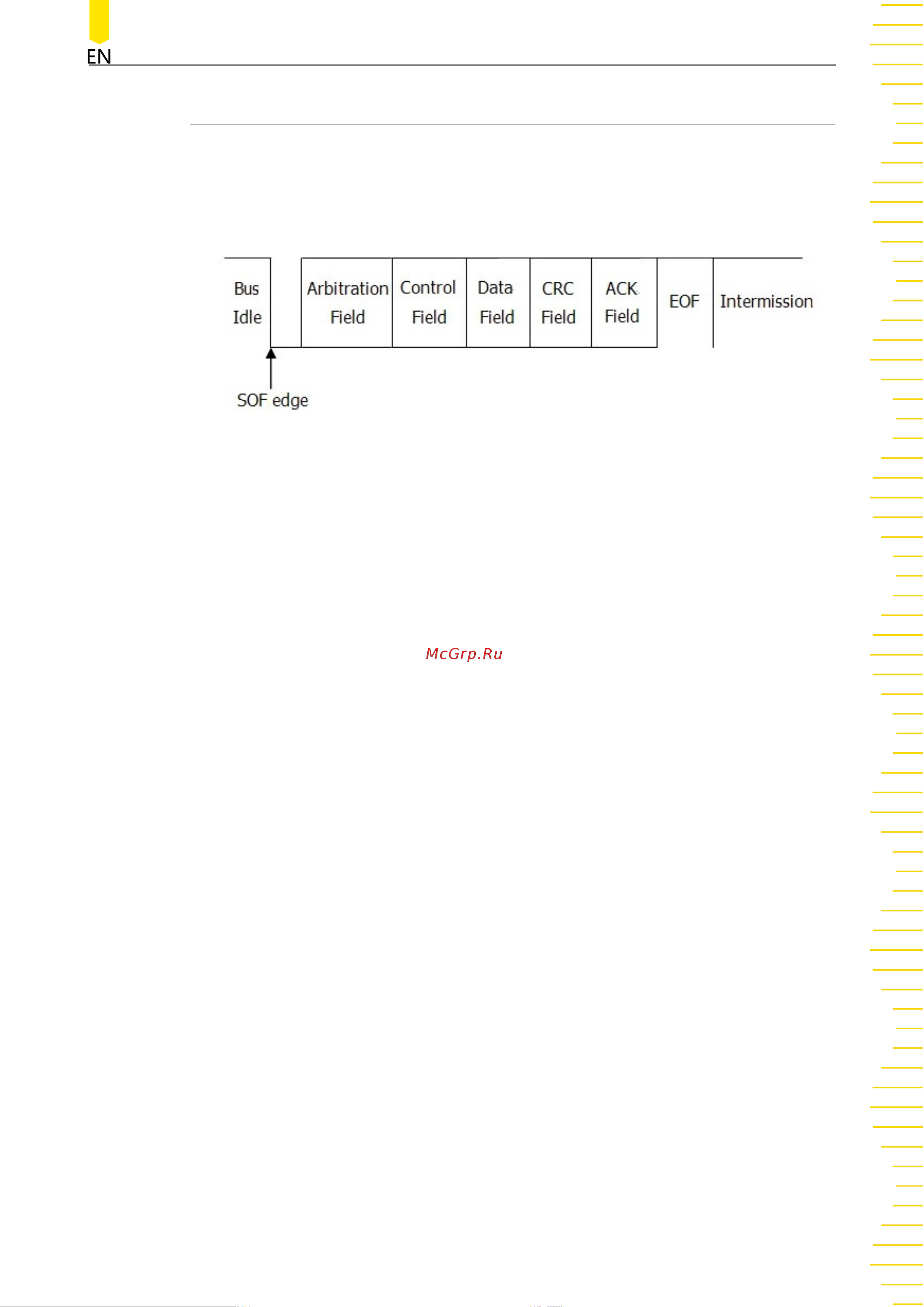

Формат кадра данных шины CAN показан на рисунке ниже.

Рис . 8.32 Формат фрейма данных шины CAN

Тип Запуска

Нажмите или коснитесь кнопки

раскрывающегося списка, затем

установите параметры для ЗАПУСКА

CAN.

Выбор "CAN" из раскрывающегося списка.
