Тип сигнала

Нажмите или коснитесь кнопки

раскрывающегося списка

выбор нужного типа сигнала.

•

CAN_H: Показывает фактический сигнал шины CAN_H.

•

CAN_L: Показывает фактический сигнал ШИНЫ CAN_L.

•

TX/RX: Указывает сигнал передачи и принимающий сигнал от

приемоперепробника шины CAN.

•

DIFF (РАЗНИЦА): Указывает на сигналы дифференциальной шины CAN,

подключенные к аналоговому каналу с помощью дифференциального

пробника. Подсоедините положительный провод щупа к сигналу шины

CAN_H и подсоедините отрицательный провод к сигналу шины CAN_L.

Скорость передачи данных

Установите скорость передачи сигнала в бодах. Нажмите или коснитесь кнопки

раскрывающегося списка для выбора

предустановленная скорость передачи данных в раскрывающемся списке.

Доступные скорости передачи данных: 10 кбит/с, 20 кбит/с, 33.3 кбит/с, 50 кбит/с,

62.5 кбит/с, 83.3 кбит/с и т. д.

Положение образца

Положение образца — это точка в течение бита. На этом этапе осциллограф

отбирал уровень бита. Положение образца представлено в виде пропорции

«время от начала бита до положения образца» к «биту времени», как показано

на рисунке ниже.

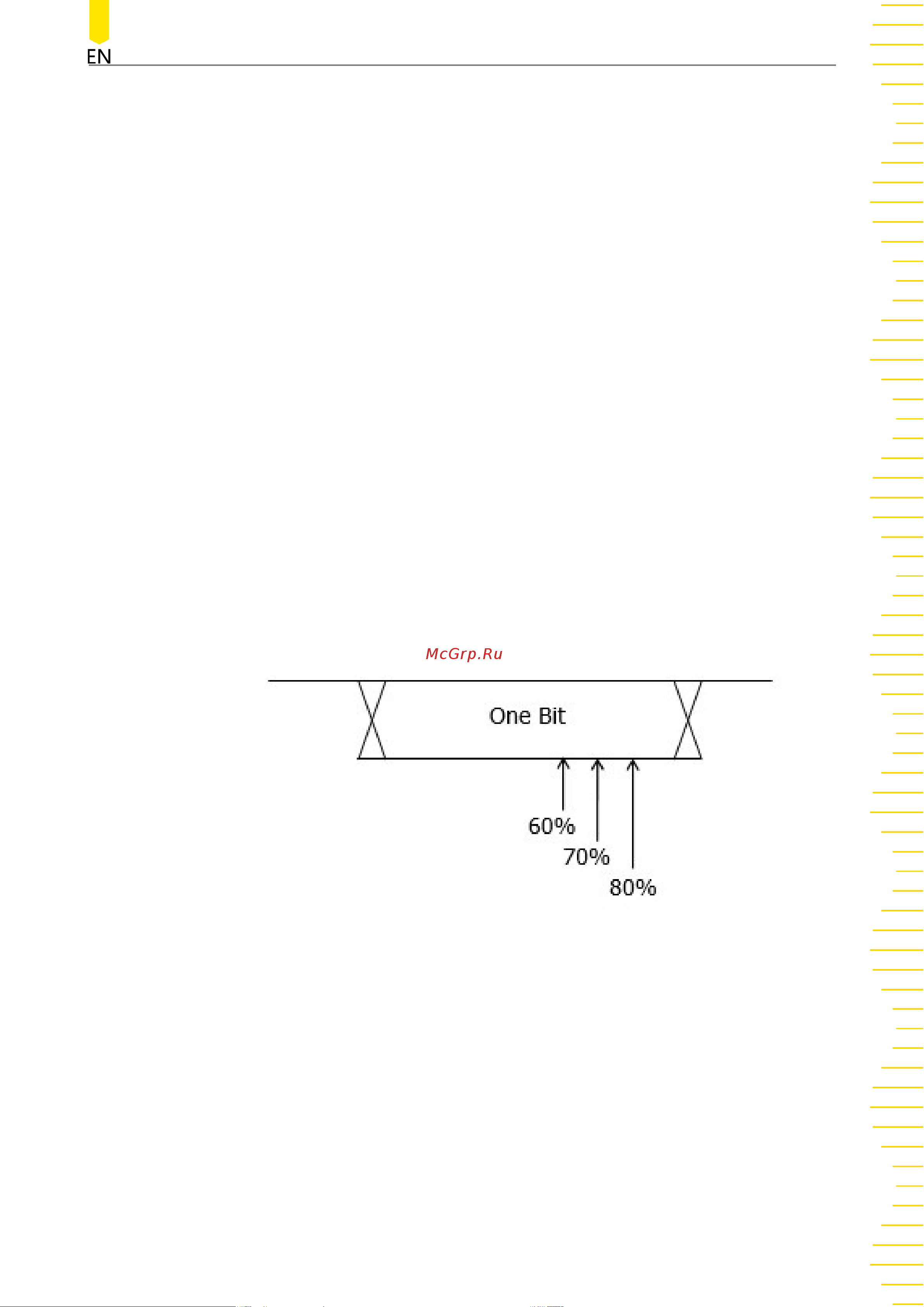

Рисунок 8.34 положение образца

Нажмите или коснитесь поля ввода

чтобы установить его с помощью

всплывающего числового значения

клавиатура. Диапазон настройки составляет от 10% до 90%.

Условие запуска

Нажмите или коснитесь кнопки

раскрывающегося списка

•

SOF: Запускается в начале кадра.

для выбора необходимого условия

запуска.
