Версия протокола

В разделе выберите версию протокола, соответствующую проверемому сигналу.

Доступные версии включают 1.X, 2.X и то и другое.

Скорость передачи данных

Нажмите или коснитесь кнопки раскрывающегося списка на

меню для выбора

предустановленной скорости передачи данных

в раскрывающемся списке. Доступные скорости передачи данных: 1.2 кбит/с, 2.4 кбит/с,

4.8 кбит/с,

9.6 кбит/с, 19.2 кбит/с и т.д.

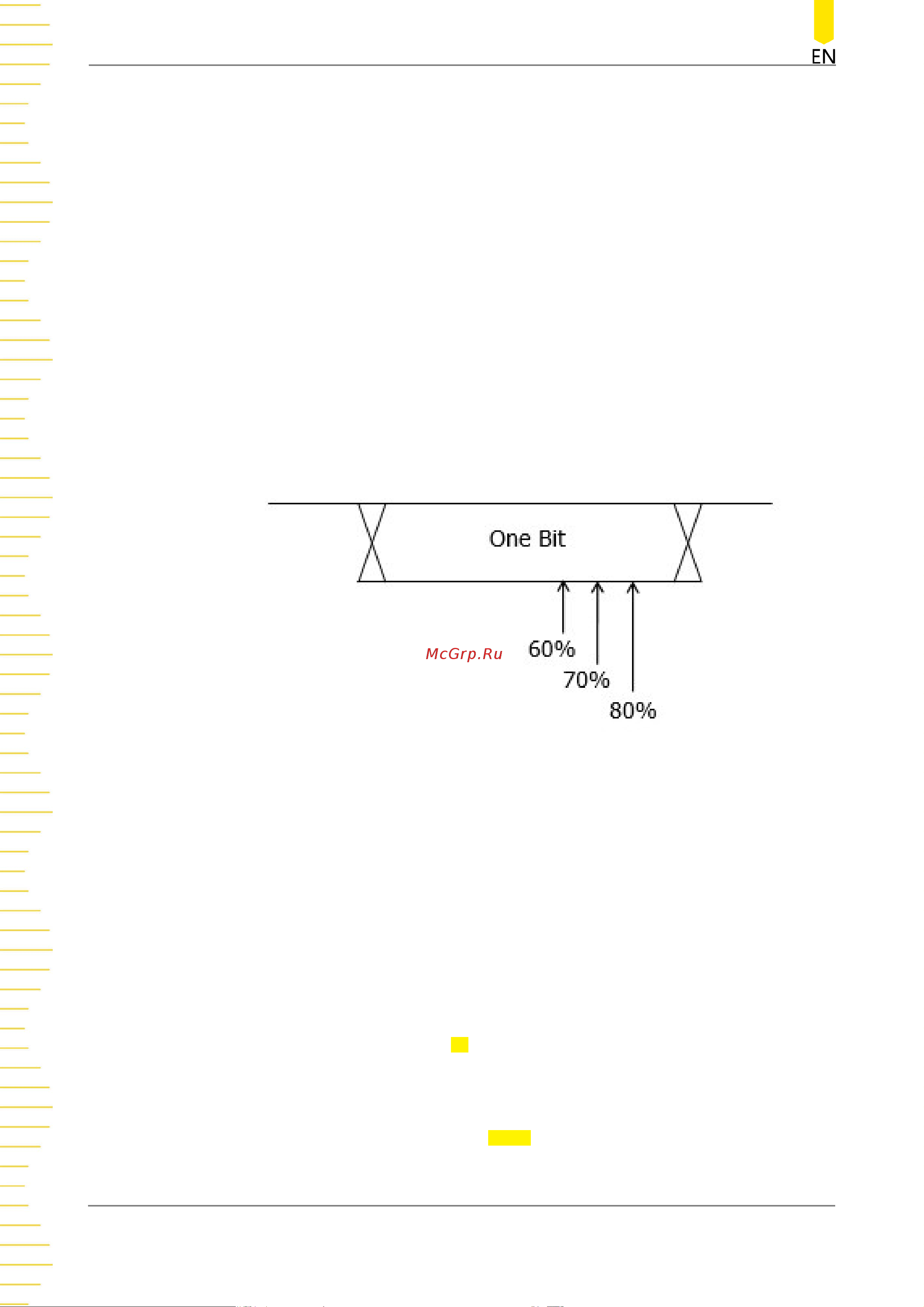

Положение образца

Положение образца является точкой в течение бита. На этом этапе

осциллограф отбирал уровень бита. Положение образца представлено в виде

пропорции «время от начала бита до положения образца» к «биту времени»,

как показано на рисунке ниже.

Рисунок 8.39 положение образца

Нажмите или коснитесь поля ввода

чтобы установить его с помощью

всплывающего числового значения

клавиатура. Диапазон настройки составляет от 10% до 90%.

Условие запуска

Нажмите или коснитесь кнопки раскрывающегося списка

для выбора

необходимого условия запуска.

•

Sync (Синхронизация):

Запускается на последнем бите поля синхронизации.

•

ID:

Запускается при обнаружении кадров с указанным идентификатором.

Нажмите или коснитесь поля ввода ID , а затем с помощью всплывающей

цифровой клавиатуры установите ID.

•

Data (данные):

Запускается при обнаружении данных, соответствующих

предустановленным условиям.

Нажмите или коснитесь поля ввода Bбайт , а затем с помощью

всплывающей цифровой клавиатуры установите длину данных.

Его диапазон составляет от 1 до 8.
