Нажмите или коснитесь значка в правой части

меню поиска пиков.

9.4

Логическая операция

может закрыть

В разделе

нажмите или

коснитесь

выбор нужной математической операции. .

В число логических операций, поддерживаемых этим осциллографом, входят A&&B,

A||B, A^B и !A. Выбрав нужную логическую операцию в раскрывающемся

списке

оператор

, можно настроить ее параметры для выбранного типа логической

операции.

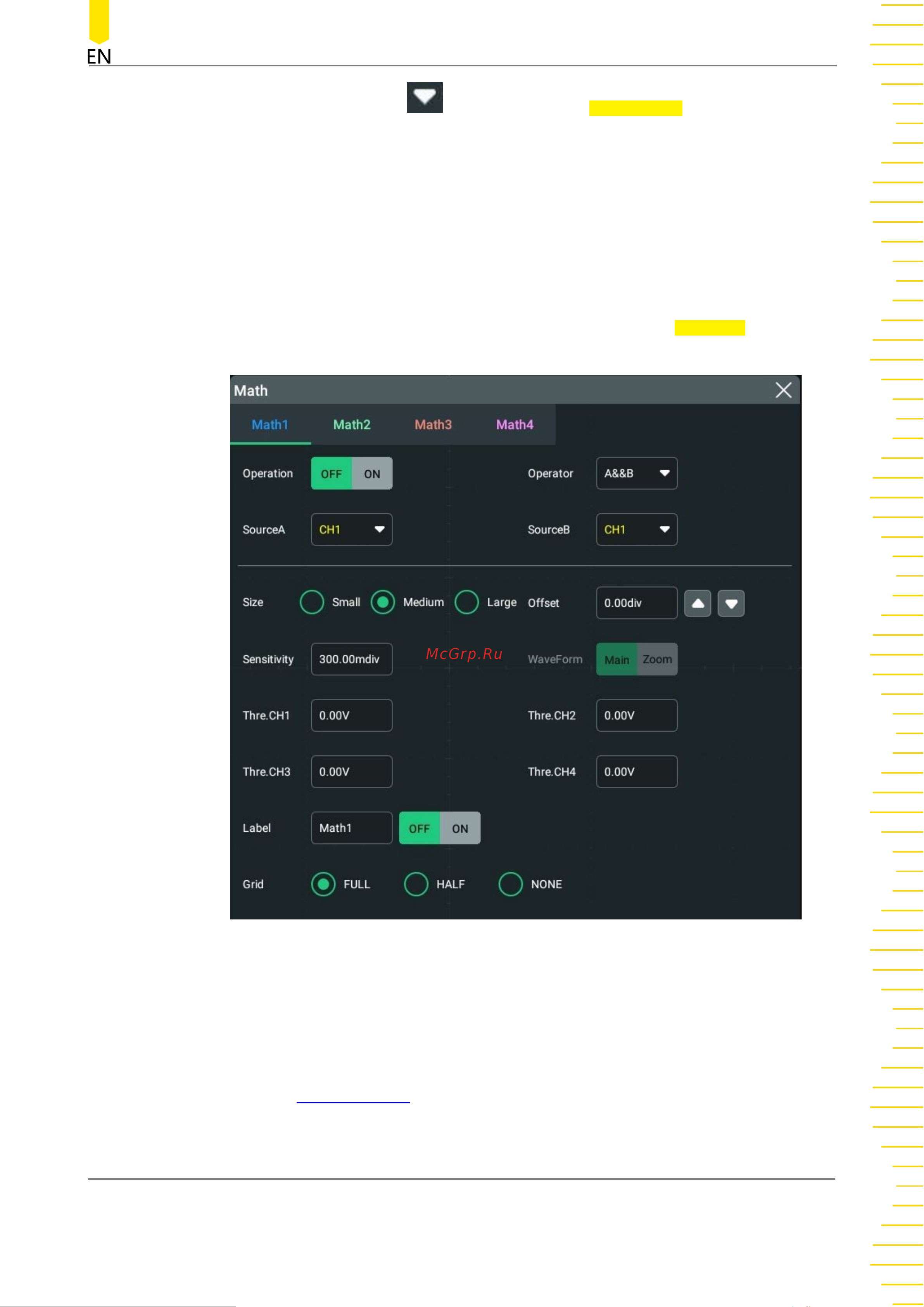

Рис . 9.10 меню логической операции

•

A&&B:

Выполняет логическую операцию "И" на значениях напряжения

сигнала указанных источников по точкам и отображает результаты. При

работе, когда значение напряжения канала источника превышает

пороговое значение соответствующего канала, оно рассматривается как

логика "1"; в противном случае это логика "0". Результаты логики И

работы двух двоичных битов показаны в

таблице 9.2 «логика

работы

_bookmark187

» .

•

A||B:

Выполняет логическую операцию "ИЛИ" по значениям напряжения

сигнала указанных источников по точкам и отображает результаты. Во

время работы, когда
