10.1.1

Параметры времени

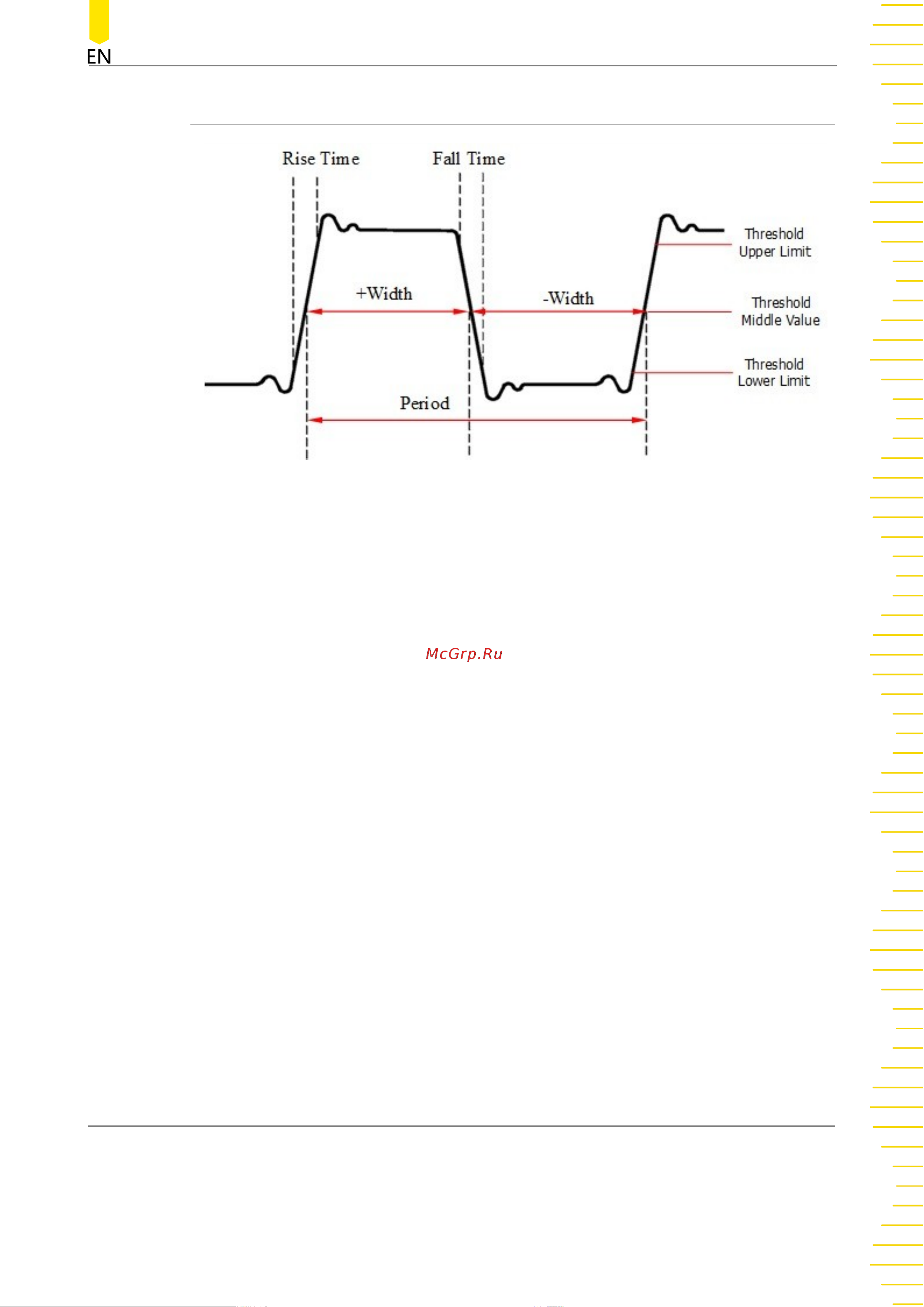

Рис . 10.1 Параметры времени

•

Period (период):

Определяется как время между средними

пороговыми точками двух последовательных, похожий на

полярность краев.

•

Частота:

Определяется как обратная точка периода.

•

Время нарастания:

Указывает время, в течение которого амплитуда

сигнала увеличивается от нижнего порога до верхнего предела порога.

•

Fall Time (время спада):

Указывает время, в течение которого

амплитуда сигнала увеличивается с верхнего предела порога до

нижнего предела порога.

•

+Width:

Указывает время между средним пороговым значением

восходящей кромки и средним пороговым значением следующей

падающей кромки.

•

-Width (Ширина):

Указывает время между средним пороговым

значением падающего края и средним пороговым значением следующего

восходящего края.

•

+Duty:

Указывает отношение ширины положительного импульса к периоду.

•

-Duty (коэффициент заполнения):

Указывает отношение ширины

отрицательного импульса к периоду.

•

Tvmax:

Указывает время, соответствующее максимальному

значению кривой (VMAX).

•

Tvmin:

Указывает время, соответствующее минимальному

значению кривой (Vmin).

Значения по умолчанию для верхнего, среднего и нижнего пределов пороговых

значений: 90%, 50% и 10% соответственно.
