Ав

Удали

Кол

•

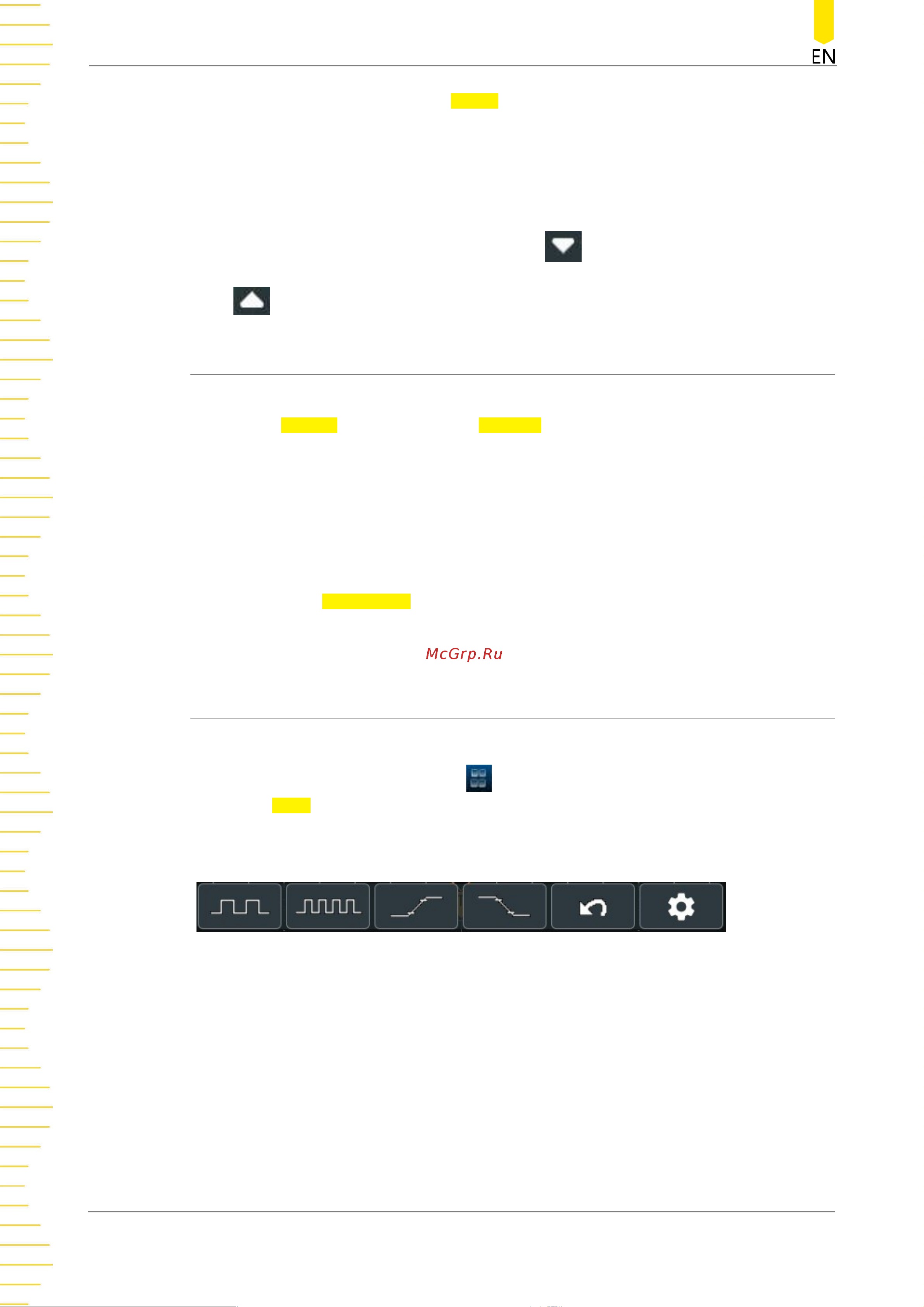

Нажмите или коснитесь поля ввода и используйте всплывающую

цифровую клавиатуру для настройки

значение счетчика. Его диапазон составляет от 2 до 100000. Значение по

умолчанию — 1000.

•

Нажмите или коснитесь значка в правом нижнем углу метки статистики

измерений, чтобы развернуть результаты статистики для отображения

всех элементов статистики измерений.

Нажмите или коснитесь значка, чтобы сложить метку статистики измерений.

10.4

Удалите результаты измерений

Этот осциллограф позволяет удалить результаты измерений параметров.

•

разд

еле

нажмите или

коснитесь

удаление выбранного в данный момент

добавленный элемент измерения. При каждом нажатии или нажатии этой

кнопки будет удален только один элемент. Каждый раз при выборе одного

элемента измерения для удаления элемент, следующий за удаленным

элементом в списке результатов, будет перемещаться вверх.

•

Нажмите или коснитесь удаление всех отображаемых элементов измерения.

•

Нажмите или коснитесь, чтобы выбрать элемент измерения и

перетащите его вправо, чтобы быстро удалить его.

10.5

Автоматическое измерение

Когда осциллограф правильно подключен и обнаружил действительный

входной сигнал, нажмите или коснитесь значка функциональной навигации в

левом нижнем углу экрана, чтобы

выберите значок, чтобы включить функцию автоматической настройки кривой и

открыть автоматический режим

меню настройки функций.

•

Щелкните или коснитесь первого значка, после чего на экране

автоматически отобразится один период сигнала. В то же время система

выполнит измерения для "периода" и "частоты" отображаемых в данный

момент кривых за один период. Результаты измерений отображаются в

правой части экрана под списком "результат".

•

Щелкните или коснитесь второго значка, после чего на экране

автоматически отобразятся несколько периодов сигнала. В то же время

система будет выполнять измерения для "периода" и "частоты"

отображаемых в данный момент кривых за несколько периодов.

Результаты измерений отображаются в правой части экрана под

списком "результат".

•

Щелкните или коснитесь третьего значка, после чего на экране

автоматически отобразится один восходящая кромка сигнала. В то же

время система выполнит измерения для

Сним

Нас
