AX BX

Нажмите или коснитесь поля ввода и используйте всплывающую

цифровую клавиатуру для настройки

Горизонтальное положение курсора B (курсоры X). Диапазон

регулировки на экране ограничен.

Нажмите или коснитесь вкладки ON/OFF (ВКЛ./Выкл.) для пункт меню

для настройки

Горизонтальное положение курсора A и курсора B (курсоры X)

одновременно. Диапазон регулировки на экране ограничен.

Горизонтальный интервал между курсором A и курсором B (курсорами

X) остается неизменным.

•

Если для режима отслеживания выбрано значение "Y", можно изменить положение

курсора Y.

Нажмите или коснитесь поля ввода и используйте всплывающую

цифровую клавиатуру для настройки

Вертикальное положение курсора A (Y-образный курсор).

Нажмите или коснитесь поля ввода и используйте всплывающую

цифровую клавиатуру для настройки

Вертикальное положение курсора B (Y-

образный курсор).

Нажмите или коснитесь вкладки

ON/OFF (ВКЛ./Выкл.) для

пункт меню для регулировки по

вертикали

Положение курсора A и курсора B (курсоры Y) одновременно.

Вертикальный интервал между курсором A и курсором B (курсоры Y)

остается неизменным.

Пример измерения

Измерьте кривые CH1 и CH2 курсором A и B соответственно. Затем разверните

кривые горизонтально, и курсор будет отслеживать отмеченную точку, как

показано на следующем рисунке.

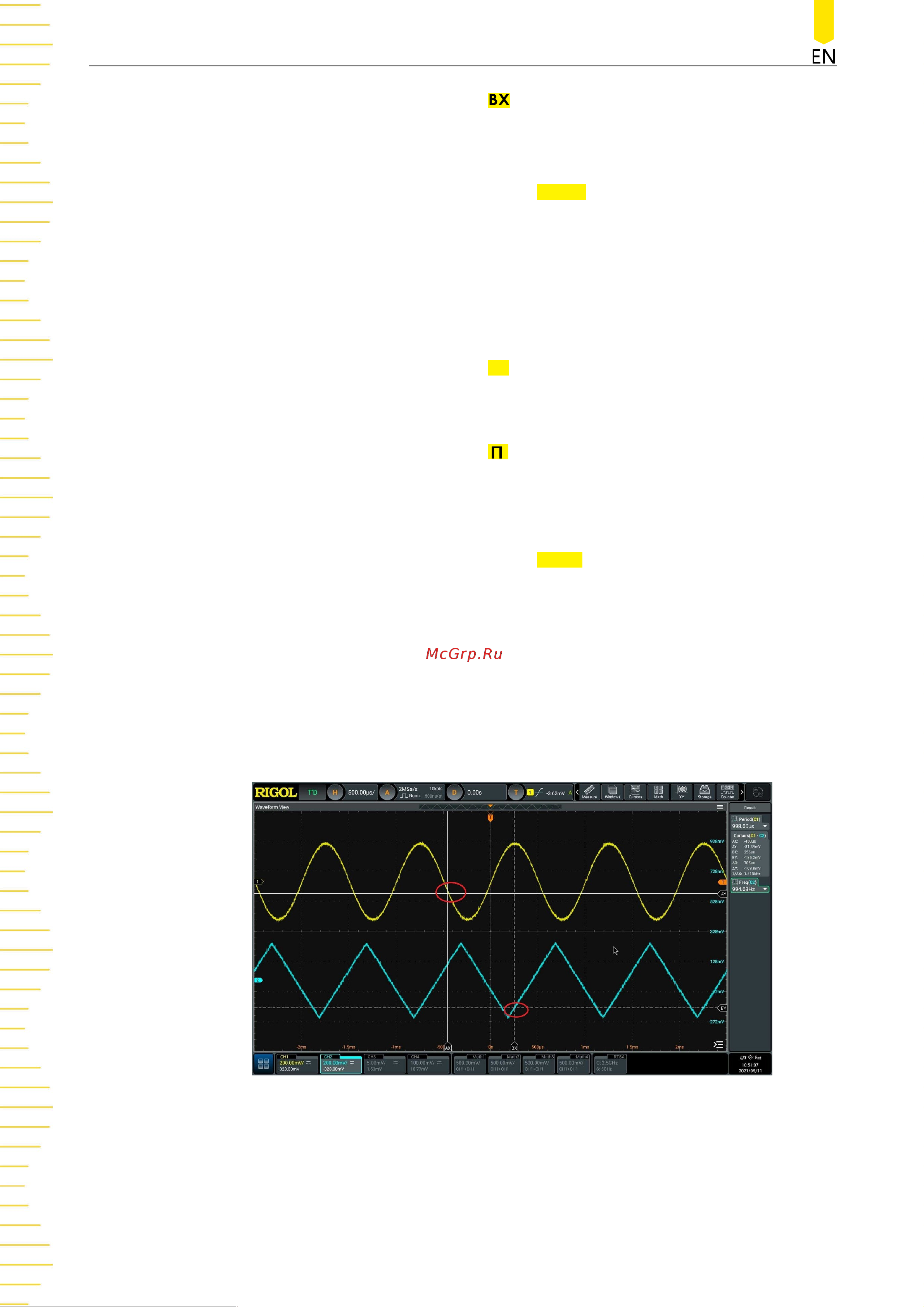

Рисунок 10.13 Измерение ширины колеи (до горизонтального

расширения)

AY BY
