Анализ джиттера (опция)

Функция анализа джиттера в основном используется для анализа целостности

высокоскоростного последовательного сигнала и измерения вариации

измерений с течением времени. К измерительным элементам относятся общий

джиттер (TJ), случайный джиттер (RJ), детерминированный джиттер (DJ),

джиттер периода (PJ), джиттер, зависящий от данных (DDJ), Коэффициент

искажений рабочего цикла (DCD), интерференция между символами (ISI) и

битовое отношение (BR).

Нажмите или коснитесь значка функциональной навигации в левом нижнем углу

экрана, чтобы

откройте функциональную навигацию. Затем

нажмите или коснитесь меню настройки.

Значок для входа в меню

"Jitter"

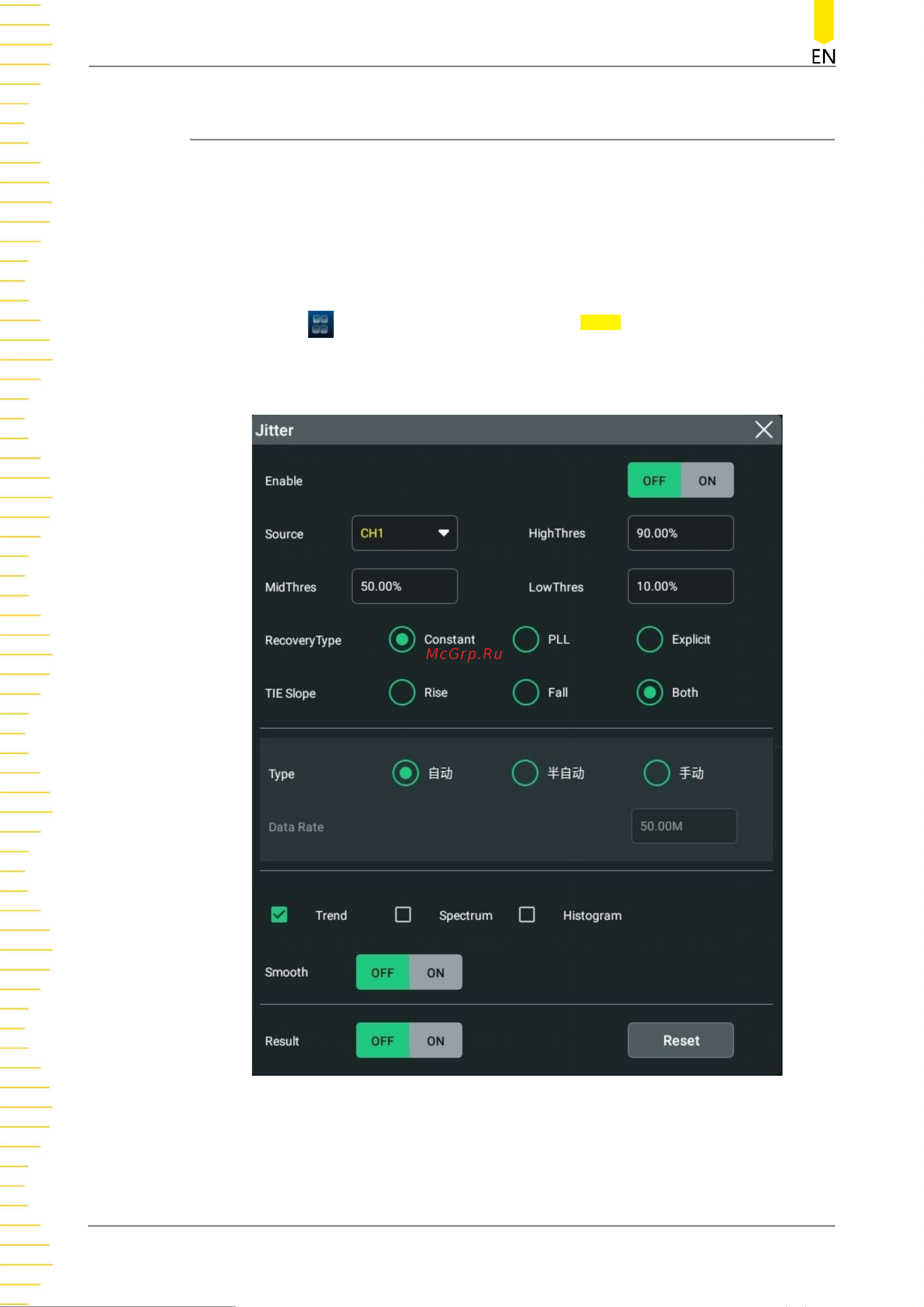

Рис . 13.1 меню настройки джиттера

Если вы приобрели опцию декодера, активируйте ее в соответствии с описанием в

разделе

Просмотр информации о параметрах и установке опций

Дж
