Опорная кривая

Осциллограф серии DS70000 имеет 10 положения опорной формы сигнала (Ref1 ~

Ref10). В ходе проверки можно сравнить форму сигнала с опорной разверткой,

чтобы определить место неисправности.

14.1

Включение функции Ref (Контрольная ссылка)

Чтобы войти в

меню Ref (Контрольная), выполните одну из следующих операций:

•

Нажмите или коснитесь значка функциональной навигации в левом нижнем

углу

и выберите

вход в меню функции опорной кривой.

•

Коснитесь

на маленьком экране в правой части экрана для входа в.

Меню “Ref”.

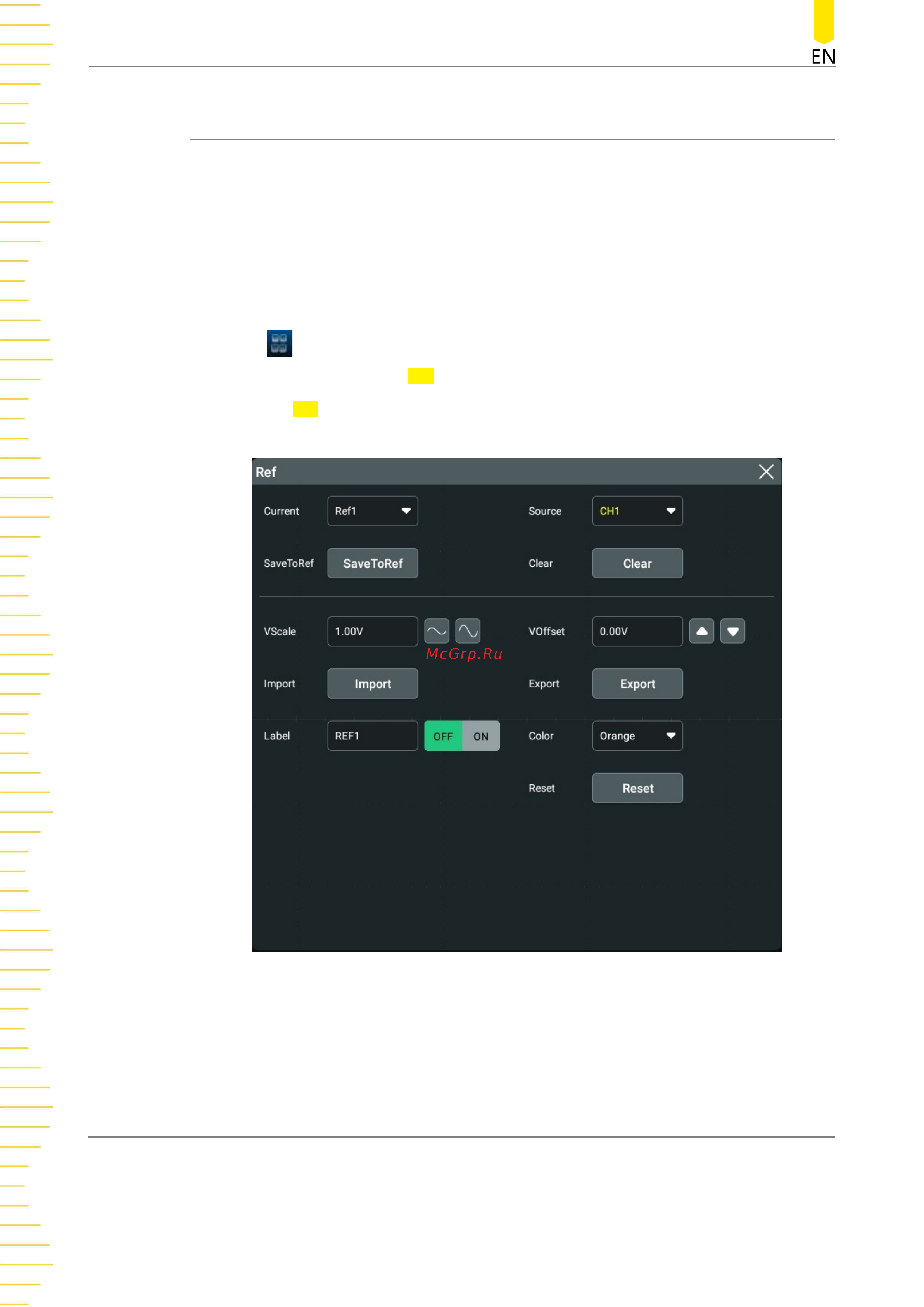

Рис . 14.1 меню опорной кривой

Если функция Ref (Контрольная) включена, можно выбрать разные цвета для

каждой опорной кривой, установить источник каждого опорного канала,

отрегулировать вертикальную шкалу и смещение опорной кривой, сохранить

эталонную кривую во внутреннюю или внешнюю память и вызвать ее при

необходимости.
