Экс

Ме

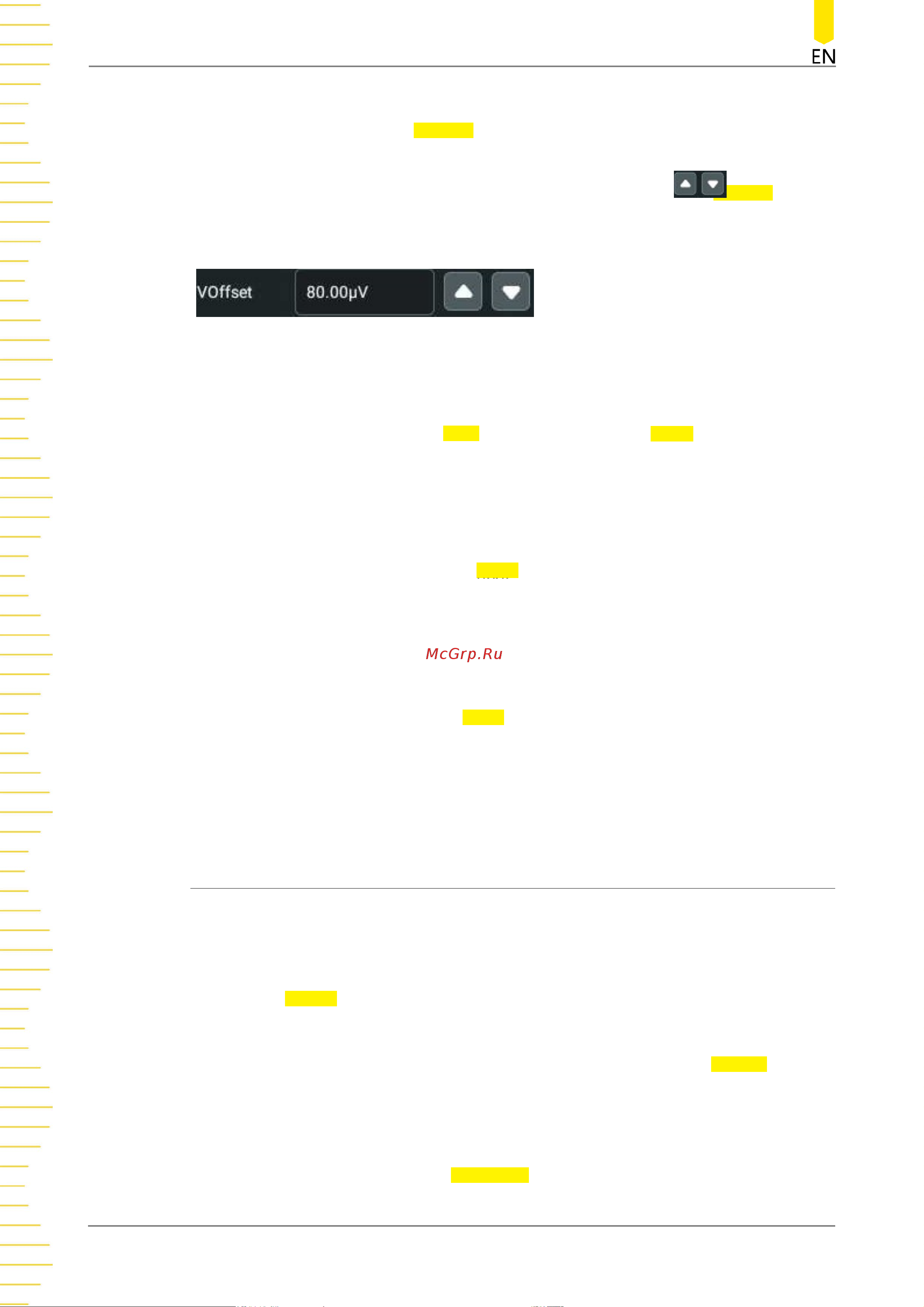

VOffset

Изменение вертикального смещения

Нажмите или коснитесь поля ввода VOffset , а затем с помощью всплывающей

цифровой клавиатуры установите вертикальное смещение опорной кривой.

Также можно щелкнуть или коснуться

Значок со стрелкой вверх и вниз в правой части поля ввода

величение или уменьшение значения вертикального смещения. Как

показано на рисунке ниже:

Восстановите эталонный сигнал

Если вы настроили вертикальную шкалу и смещение для указанной опорной

кривой текущего канала, чтобы сбросить эталонную кривую в положение, в

котором находится

исходный канал остается до

Установите цвет контрольной

кривой

Нажмите или коснитесь

Сброс

Осциллограф серии DS70000 имеет пять цветов (серый, зеленый, светло-

синий, красный и оранжевый), которые позволяют отметить эталонные кривые

различных каналов для их различения.

Нажмите или коснитесь

раскрывающихся кнопок кривой

канала.

Установите метку эталонной

кривой

Щелкните или коснитесь вкладки

ВКЛ/ВЫКЛ для указанной

опорной кривой.

выбор цвета ссылки

меню, чтобы включить или отключить

отображение меток

Нажмите или коснитесь поля ввода "Label" (Метка), чтобы установить метку

указанного контрольного канала с помощью всплывающей цифровой

клавиатуры.

14.4

Операция экспорта и импорта

Экспорт во внутреннюю или внешнюю память

Текущую эталонную кривую можно сохранить во внутренней памяти или на внешнем

запоминающем устройстве USB. Формат файла опорной кривой: "*.ref", "*.bin" или

"*.csv".

Нажмите или коснитесь вход в интерфейс сохранения файла опорной формы сигнала.

•

Задайте формат

В интерфейсе сохранения файлов нажмите или коснитесь

кнопки раскрывающегося списка «*.ref», «*.bin» или «*.csv»

в качестве формата сохранения.

•

Задайте имя файла

для выбора

Нажмите или коснитесь поля ввода Имя

файла

, после чего отобразится

интерфейс редактирования имени файла. Введите имя файла с помощью

всплывающей цифровой клавиатуры.

Фор

Цв

Со
