Режим RTSA

Осциллограф DS70000 поддерживает режим анализа спектра реального времени

(RTSA). Для того, чтобы попасть в меню RTSA необходимо:

•

Нажмите или коснитесь функциональной навигации в левом нижнем углу

затем

RTSA.

•

Нажмите или коснитесь значка

RTSA

в строке меню быстрого управления в

верхней части

экран, чтобы открыть окно измерения RTSA и войти в меню

RTSA.

•

Нажмите или коснитесь информационного ярлыка RTSA в нижней части

экрана, чтобы открыть окно отображения измерений RTSA. Нажмите или

коснитесь метки еще раз, чтобы войти в меню RTSA.

В RTSA можно задать параметры AMPT, BW, FREQ и SPAN. Также можно выполнить

поиск пика в соответствии с заданными параметрами.

Если вы приобрели опцию декодирования, активируйте ее в соответствии с

описанием в разделе

Просмотр информации о параметрах и установке опций

16.1

Основные настройки

.Для входа в меню настроек необходимо нажать

Basic

в меню

RTSA

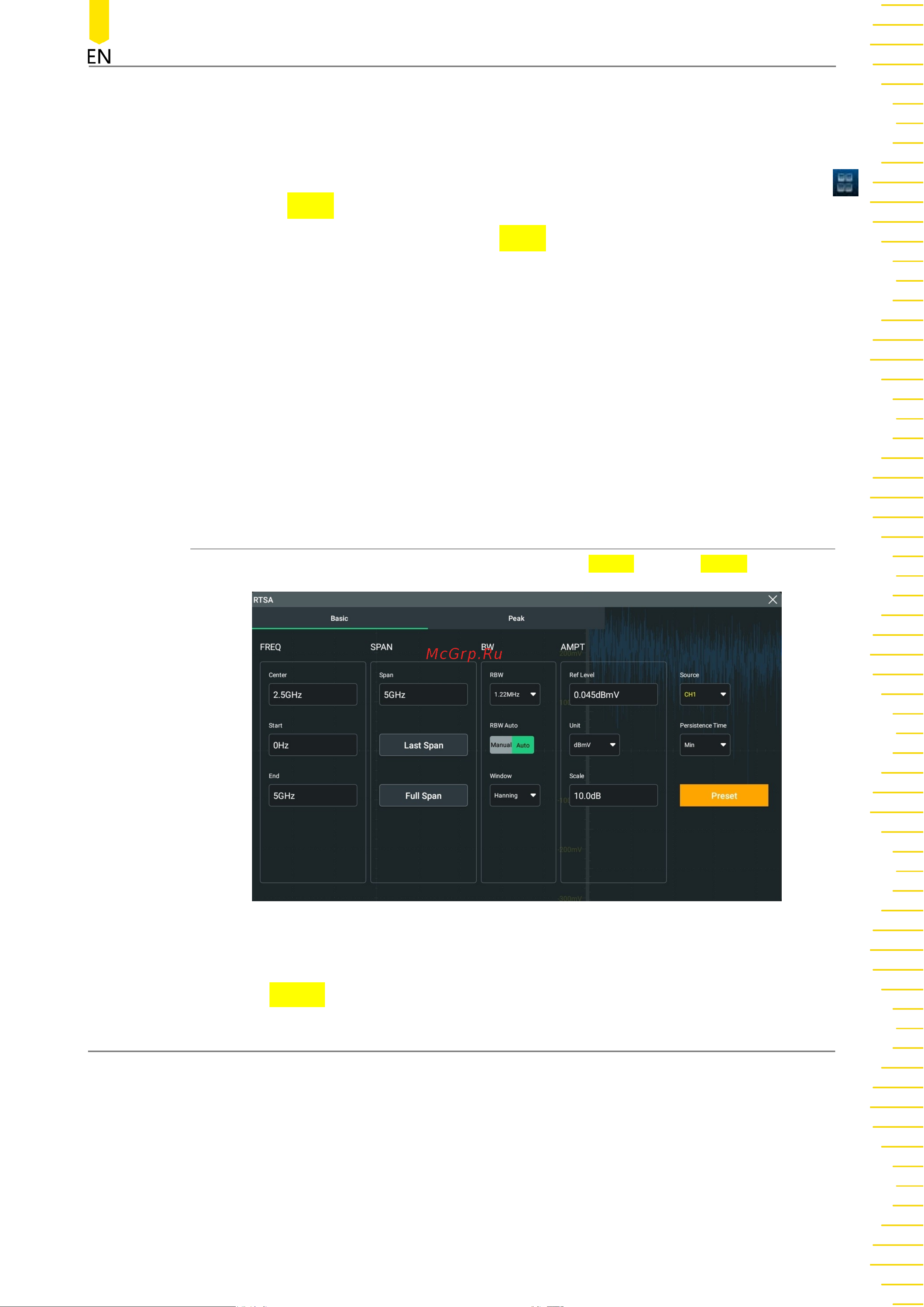

Рис . 16.1 меню основных настроек

Установите источник

Нажмите

Source

и из выпадающего списка выберите источник. Доступные источники

для RTSA

CH1-CH4
