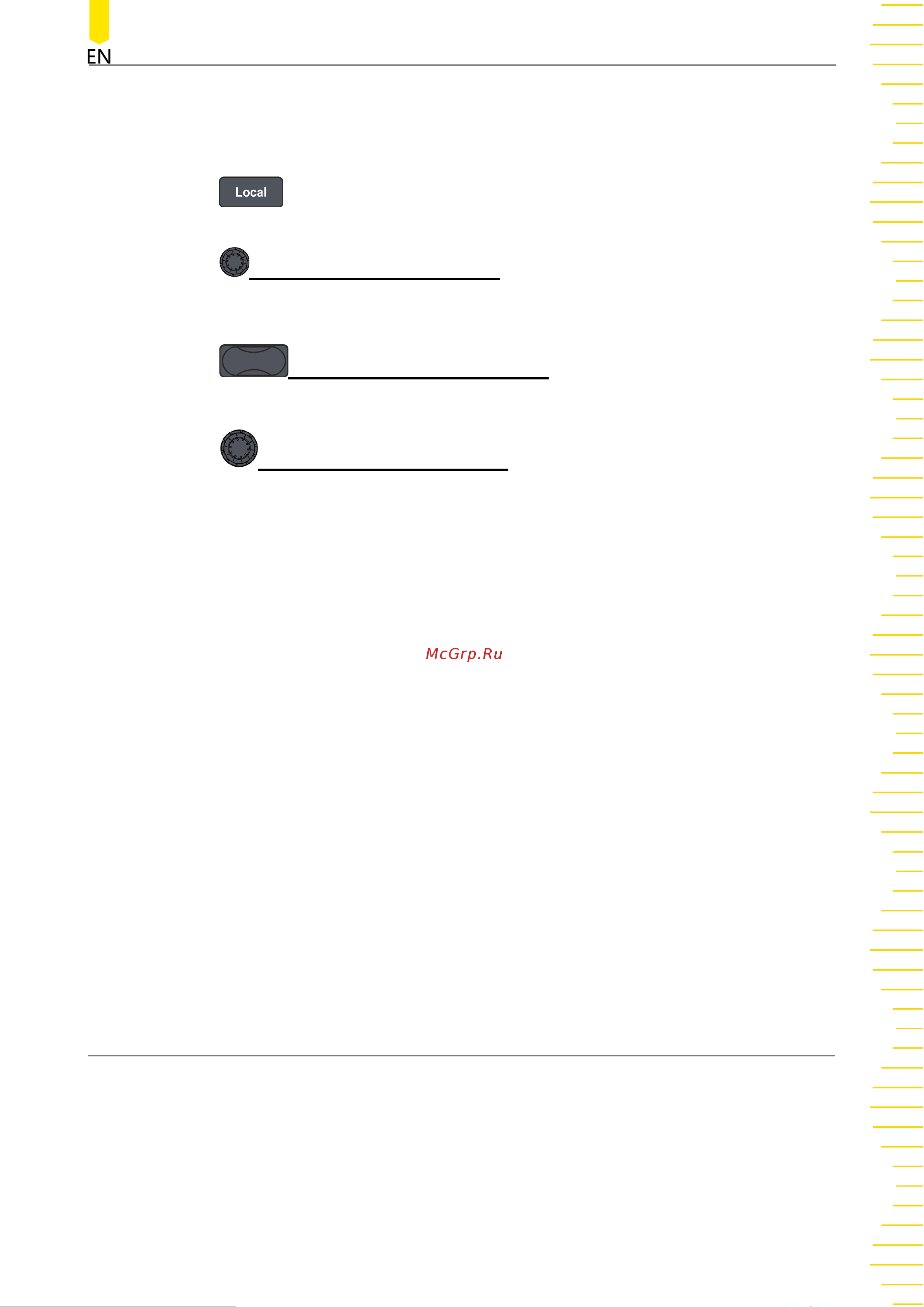

Быстр

Quick key

Кнопка быстрого доступа работы. Она используется для настройки быстрого

доступа к определенной операции осциллографа. По умолчанию кнопка

быстрого доступа служит для захвата экрана.

Временно недоступно для использования.

8 Многофункциональная ручка

Её функция соответствует функциональной клавише, выбранной на

дополнительном интеллектуальном сенсорном экране высокой четкости с

быстрым откликом.

9 Многофункциональная кнопка

Его функция соответствует функциональной клавише, выбранной на

дополнительном сенсорном экране высокой четкости с быстрым откликом.

10 Многофункциональная ручка

Её функция соответствует функциональной клавише, выбранной на

дополнительном сенсорном экране высокой четкости с быстрым откликом.

Меню быстрого доступа с высокой скоростью отклика

Управление прибором с помощью функциональных ярлыков доступных на

маленьком экране с высоким разрешением. При нажатии кнопки

регулировки наклона можно отрегулировать угол наклона большого экрана.

Ручка смещения по вертикали

Регулировка вертикального смещения осциллограммы

Кнопка Channel On/Off (Включение/выключение канала)

При непрерывном нажатии этой кнопки можно включить или отключить

указанный канал.

Ручка вертикальной шкалы

Поворот ручки изменяет масштаб канала по вертикали.

Выход сигнала компенсации пробника

Разъём заземления сигнала компенсации пробника

Входные разъемы аналогового канала

Может быть подключен к пробнику.

Кнопка питания

Включение и выключение прибора.

Интерфейс USB-Host
