При изменении единицы измерения амплитуды единицы измерения,

связанные с каналом, также будут изменены.

5.10

Напряжение смещения

В результате воздействия внешних помех происходит смещение напряжения, что

влияет на результаты измерений по амплитуде. Осциллограф серии DS70000

позволяет установить калибровочное напряжение для смещения опорной линии.

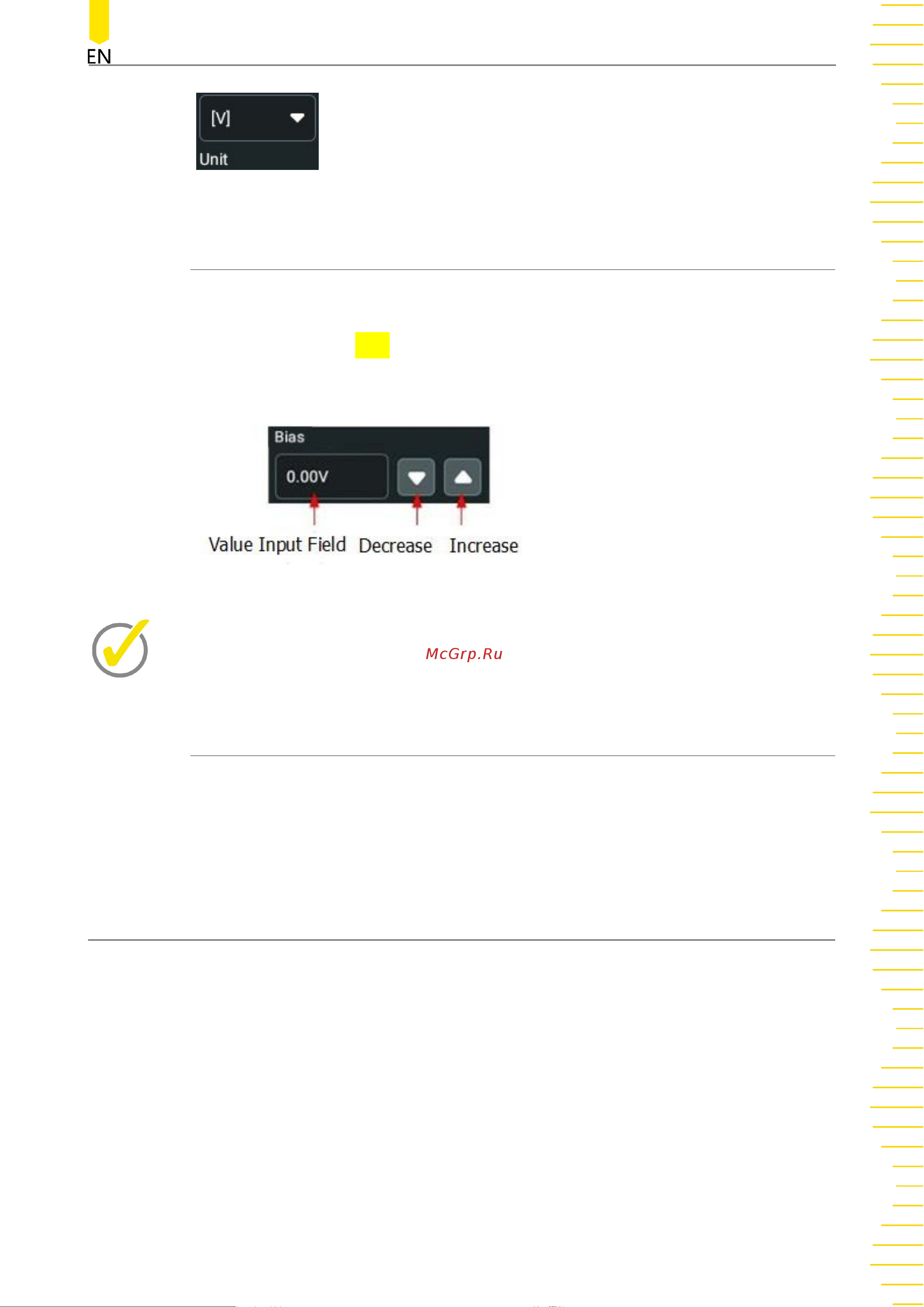

В правой части поля

Bias

управляя стрелками можно увеличивать смещение или

уменьшать. Можно также коснуться поля ввода, чтобы ввести определенное значение с

помощью отображаемой цифровой клавиатуры.

Диапазон смещения связан с входным импедансом и вертикальной шкалой.

Примечание

Если смещение амплитуды канала превышает настраиваемый нулевой

диапазон, выполните самокалибровку прибора, чтобы обеспечить точность

измерения.

5.11

Задержка канала

При использовании осциллографа для измерений в реальном времени задержка

передачи сигнала кабелем пробника может привести к относительно большей

погрешности (смещение нуля). Осциллограф позволяет установить время задержки

для коррекции смещения нуля для соответствующего канала. Смещение нуля

определяется как смещение точки пересечения сигнала и уровня запуска

относительно позиции точки запуска, как показано на рисунке ниже
