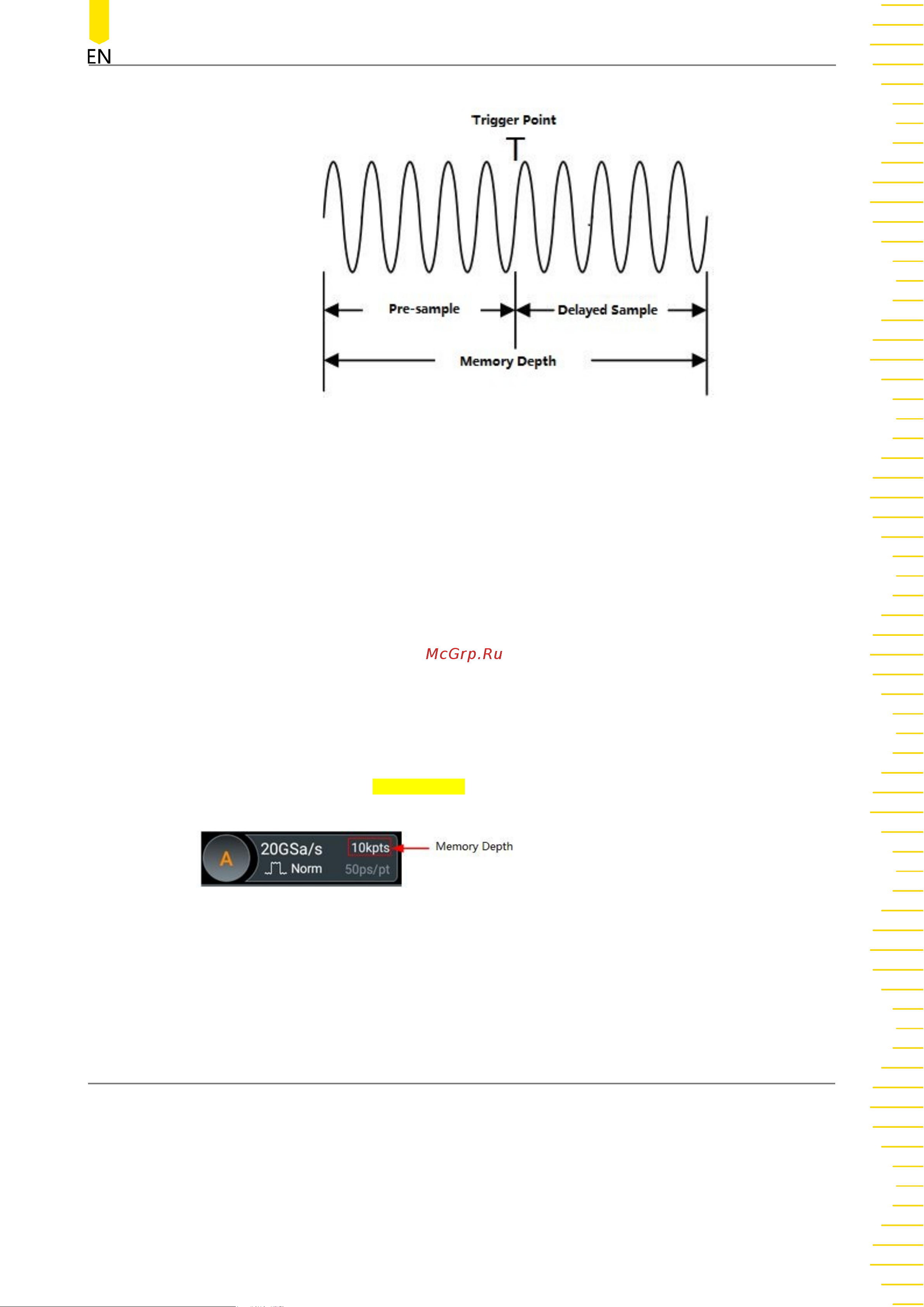

Рисунок 7.2 Глубина памяти

В следующем уравнении показана взаимосвязь между глубиной памяти, частотой

дискретизации и горизонтальной временной развёрткой:

MDepth = Srate x TSCale x HDivs

•

MDepth:

Указывает глубину памяти. Единица измерения — точки(pts)

•

Srate: Показывает частоту дискретизации. Выборка/с

•

TSCale:

Показывает временную развертку. Единица измерения: с/дел (s/div).

•

HDivs:

Указывает количество клеток по горизонтали: div

Поэтому при той же временной развертке высокая глубина памяти может

обеспечить более высокую частоту дискретизации.

По умолчанию глубина памяти составляет 10 кВыборок. Значение глубины

памяти будет отображаться в метке частоты дискретизации в верхней части

экрана. Нажав кнопку

Mem Depth

вы можете изменить значение глубины

памяти

•

Если включен только один из каналов, доступны следующие значения

глубины памяти: Авто, 1 кВыборка, 10 кВыборок, 100 кВыборок, 1 Мвыборка,

10 Мвыборок, 100 Мвыборок, 200 Мвыборок, 500 Mвыборок, 1 Гвыборка, и 2

Гвыборки (опция).

•

При включении двух или нескольких каналов доступные значения глубины

памяти: Авто, 1 кВыборка, 10 кВыборок, 100 кВыборок, 1 Мвыборка, 10

Мвыборок, 100 Мвыборок, 200 Мвыборок, 500 Mвыборок, 1 Гвыборка.
