Вход внешнего Запуска

нешний источник может использоваться для запуска на пятом канале, в то время как

все остальные четыре канала получают данные. Сигнал запуска (например, внешний

тактовый сигнал или сигнал с тестируемого устройства) может быть выбран в

качестве источника запуска EXT и будет подаваться через разъем входа внешнего

запуска [EXT TRIG]. Доступно задание условия запуска в диапазоне уровней от 8 В до

+8 В.

8.2

Уровень Запуска

Регулировка уровня запуска связана с типом источника запуска.

•

Если источником запуска является CH1-CH4

, поверните ручку в верхней

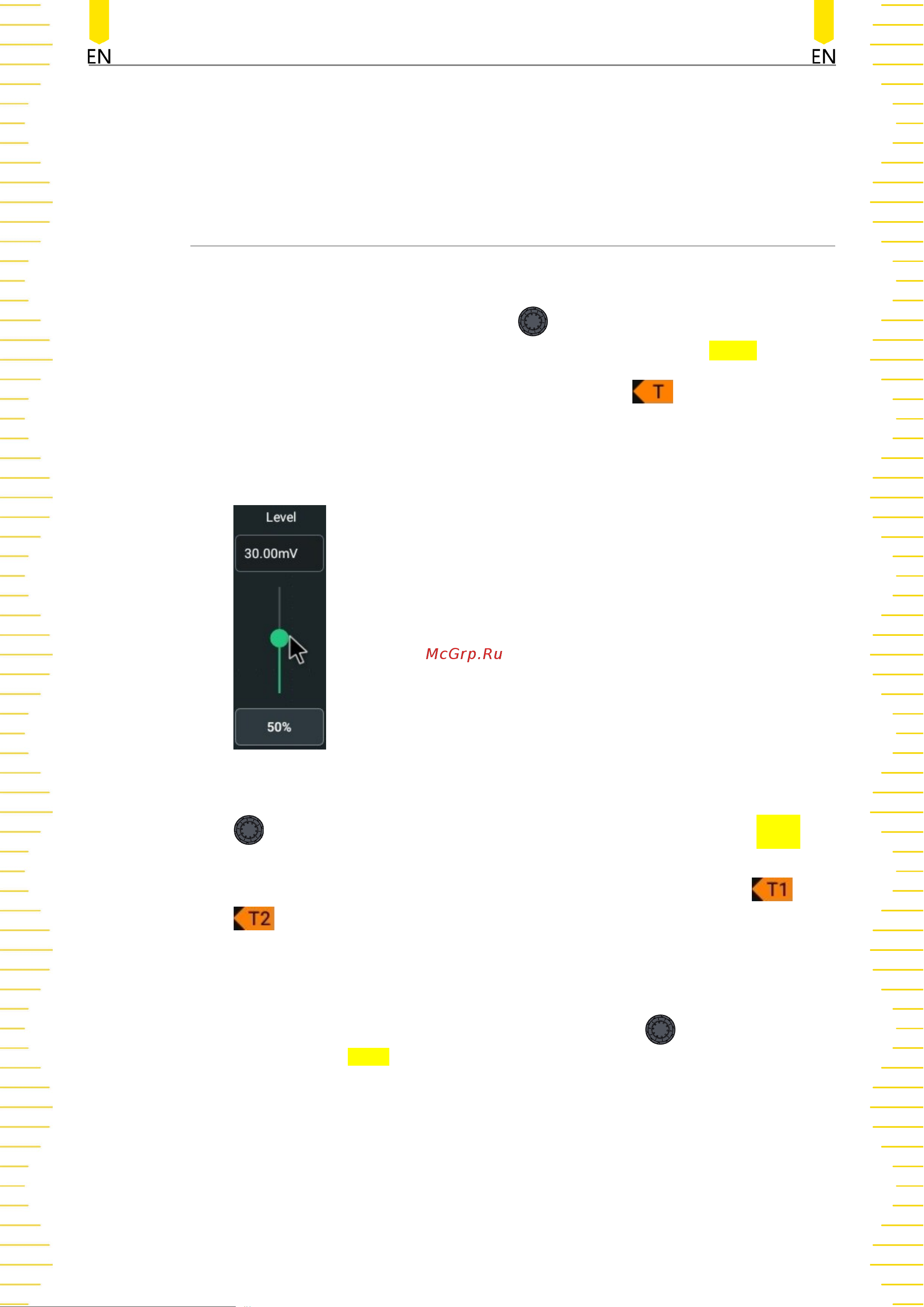

правой части маленького экрана или перетащите значок настройки

(как показано на рисунке ниже) уровня запуска в поле

Level

. Во время

регулировки линия уровня запуска (цвет линии уровня pзапуска

совпадает с цветом канала) и метка запуска " " отображаются на

экране, и они перемещаются вверх и вниз с изменением уровня запуска.

При прекращении изменения уровня запуска линия уровня запуска

исчезает примерно через 2 с. Текущий уровень запуска отображается в

метке информации о запуске в верхней части экрана.

В режиме запуска по ранту (Runt trigger), по времени перехода (Slope) и по

окну (Window) необходимо установить верхний и нижний пределы уровня

запуска. Поверните многофункциональную ручку в верхней правой части

небольшого экрана или перетащите значок настройки в поле

Level

меню настройки уровня запуска

В правой части экрана отображаются две метки уровня запуска и.

•

Если источником запуска является сеть переменного тока, уровень запуска

отсутствует.

•

Если источником запуска является внешний сигнал EXT , то следует повернуть

многофункциональную ручку в верхней правой части или изменить уровень

запуска в поле

Level

Текущий уровень Запуска отображается в метке информации запуска в

верхней части экрана.

Для этого источника запуска на экране отображается

только изменение значения уровня, без отображения на экране линий уровня

запуска.

Чтобы обеспечить лучший уровень запуска, можно нажать или коснуться поля

"50%" в меню уровня запуска или нажать на кнопку регулировки уровня

запуска, чтобы перевести уровень в центр осциллограммы. Однако для

запуска (например

запуск по времени переход, запуск по ранту, запуск по окну
