DC: Позволяет компонентам постоянного и переменного тока проходят к системе

запуска

•

AC: Блокирует компоненты постоянного тока и ослабляет сигналы.

•

LFR: Блокирует компоненты DC и подавляет низкочастотные компоненты.

•

HFR: Подавляет высокочастотные компоненты.

Примечание

Когда «AC» или «LFR» выбраны в Coupling, линии уровня запуска и значки триггера не

отображаются. При настройке уровня запуска можно видеть только изменения значений

уровня запуска в верхнем правом углу экрана.

8.5

Удержание запуска

Удержание запуска может использоваться для стабильного запуска сложных

повторяющихся сигналов, которые имеют множество фронтов (или других

событий) между повторениями сигналов (например, сериями импульсов).

Время удержания – это время, в течение которого осциллограф ожидает

повторного включения системы запуска. Осциллограф не сработает, даже

если условие триггера выполняется в течение времени удержания, и повторно

активирует запуск только после истечения времени удержания. Например,

чтобы стабильно запустить серию повторяющихся импульсов, как показано на

рисунке ниже, время удержания должно быть установлено на значение,

которое больше T1 и меньше T2.

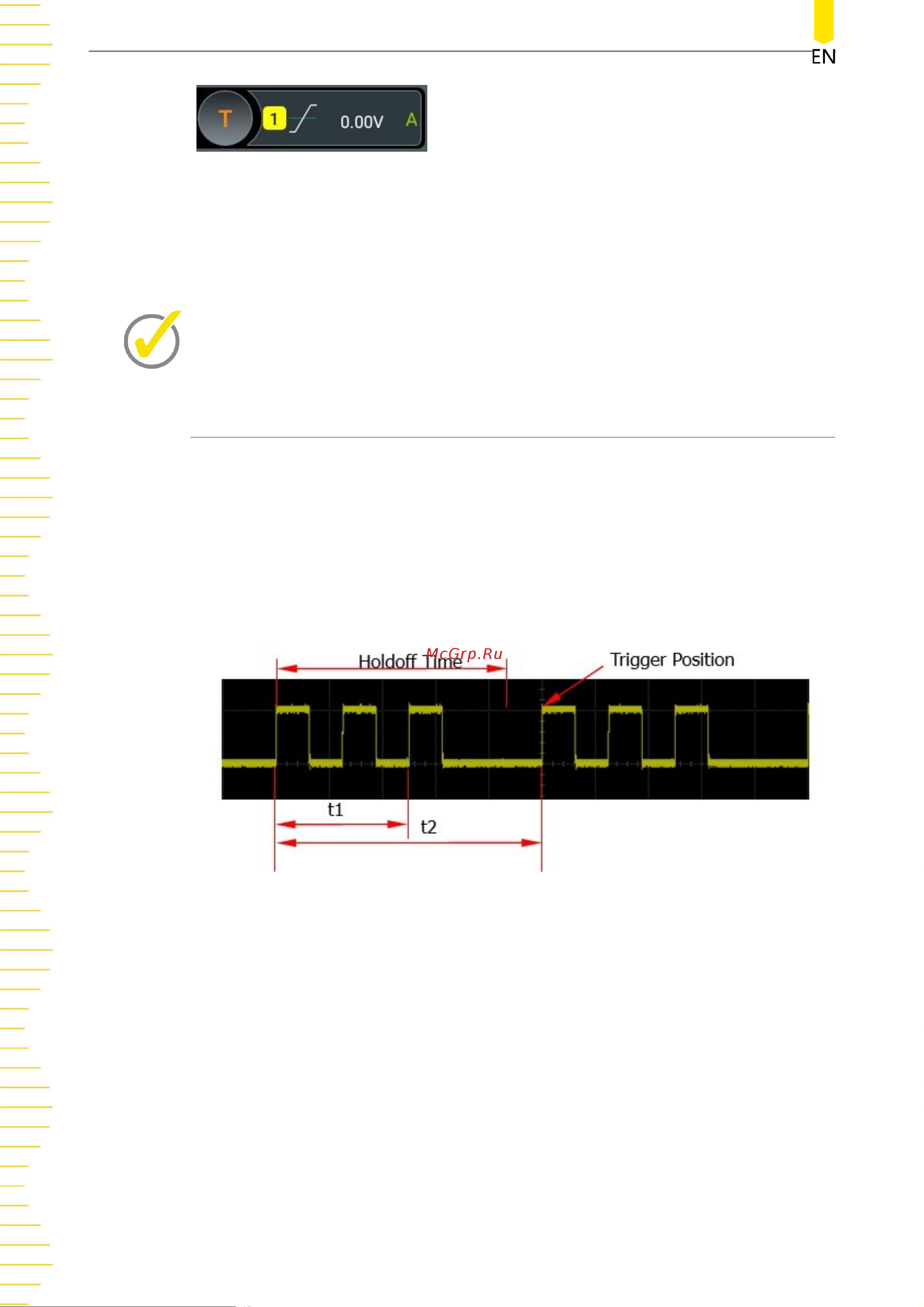

Рисунок 8.2. Удержание запуска

Нажмите/коснитесь метки информации запуска в верхней части экрана (как

показано на рисунке ниже) или коснитесь значка "Trigger" на маленьком экране,

чтобы открыть меню запуска.

Нажмите или коснитесь

Holdoff

для ввода значения задержки.
