Настройка параметров запуска

Установите параметры триггера (тип связи при запуске, время удержания и

подавление шума) в соответствии с данным типом запуска.

Уровень запуска

Коснитесь значка "Trigger" (Запуск) на маленьком экране. Вращая

многофункциональную ручку в правом верхнем углу малого дисплея установите

необходимый уровень или вращая ползунок в поле

Level.

Подробности см. в

разделе “Уровень запуска”

8.7.3

Запуск по времени нарастания/спада

В этом режиме осциллограф срабатывает по времени нарастания на

положительном или отрицательном наклоне. Этот режим запуска применим к

пилообразным и треугольным сигналам.

При таком типе запуска время положительного наклона определяется как разница

во времени между двумя точками пересечения линиями A и B уровня запуска на

нарастающем фронте; время отрицательного наклона – разница во времени

между A и B на спадающем фронте, как показано на рисунке ниже.

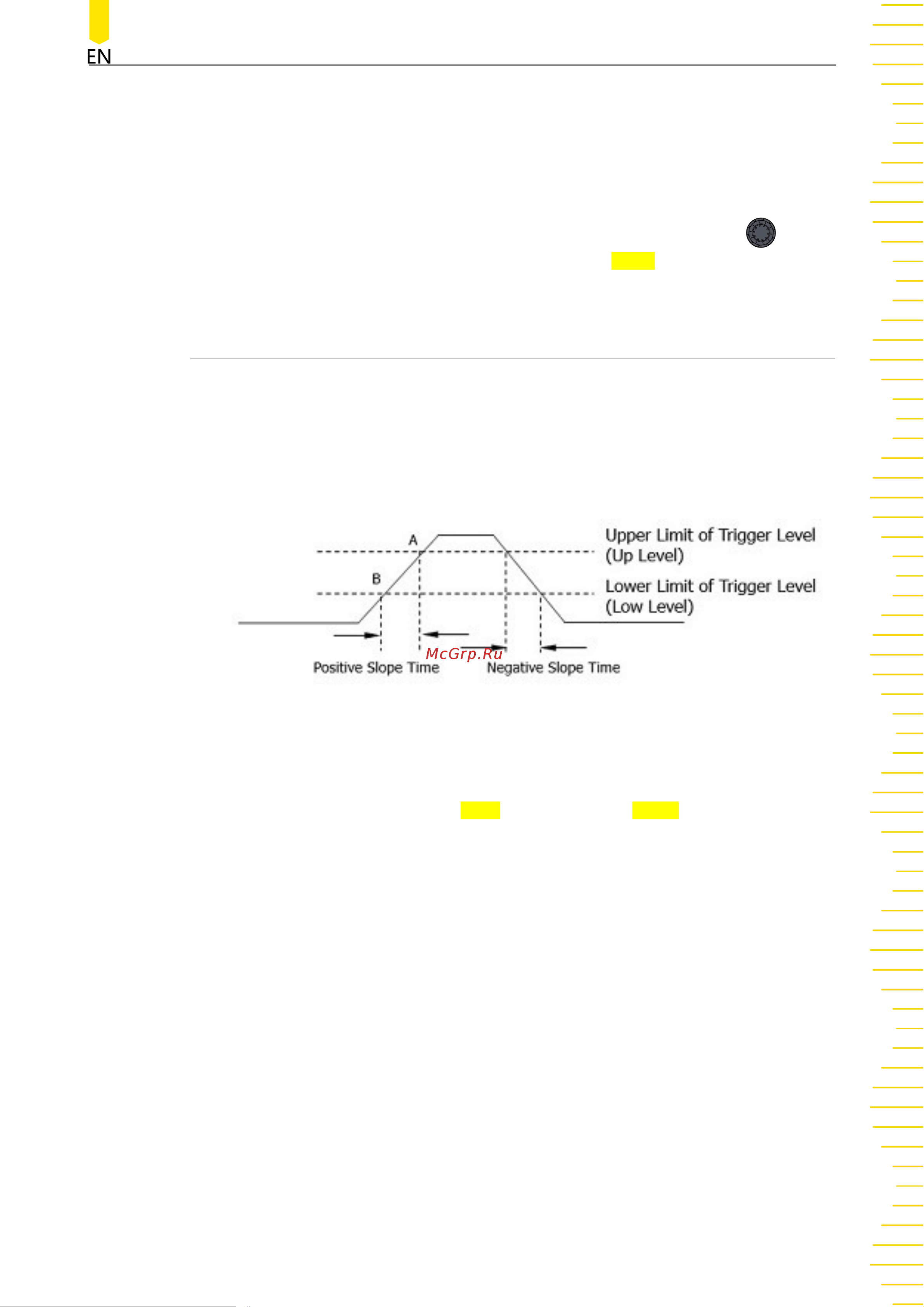

Рисунок 8.6 Время нарастания/спада

Тип Запуска

Нажмите или коснитесь метки информации запуска в верхней части экрана или

значка «Trigger» на маленьком экране, чтобы открыть меню «Trigger».

Нажмите или коснитесь вкладки

Type

и выберите тип

Slope

( запуск по времени

нарастания/спада)
