Сч ётчик расхода с овальными шестернями и импульсны й датчик

Инструкция по эксплуатации

4.2. Обнуляемый общий расход (Reset TOTAL)

5. Индикатор коэффициента умножения общего расхода (x10/x100);

6. Индикатор типа общего расхода (TOTAL/Reset TOTAL)

7. Индикатор единицы измерения общего расхода; L=литры Gal=галлоны;

8. Индикатор расхода Flow-Rate

9. Индикатор единицы измерения частичного расхода:!

Qts=четверти; Pts=пинты; L=литры; Gal=галлоны;

2) Клавиши пользователя

e) Счётчик снабжён двумя клавишами (RESET и CAL), каждая из которых выполняет

две основные функции, а в комбинации они осуществляют другие вспомогательные

функции.

Основные функции:

- Клавиша RESET: Обнуление регистра частичного расхода и подлежащего

обнулению регистра общего расхода (Reset Total).

- Клавиша CAL: Вызов режима калибровки прибора.

В комбинации обе клавиши позволяют выполнять вызов режима конфигурации

(Configuration Mode), в котором вводится нужная единица измерения.

Импульсный датчик

Версия импульсного датчика представляет собой генератор импульсов (реле

геркон), преобразующий изменения магнитных полей, производимые при

вращении зубчатых колёс, в электрические импульсы, посылаемые на внешний

приёмник. Импульсному датчику не требуется независимое электропитание,

поскольку он запитывается непосредственно через соединение с приёмником.

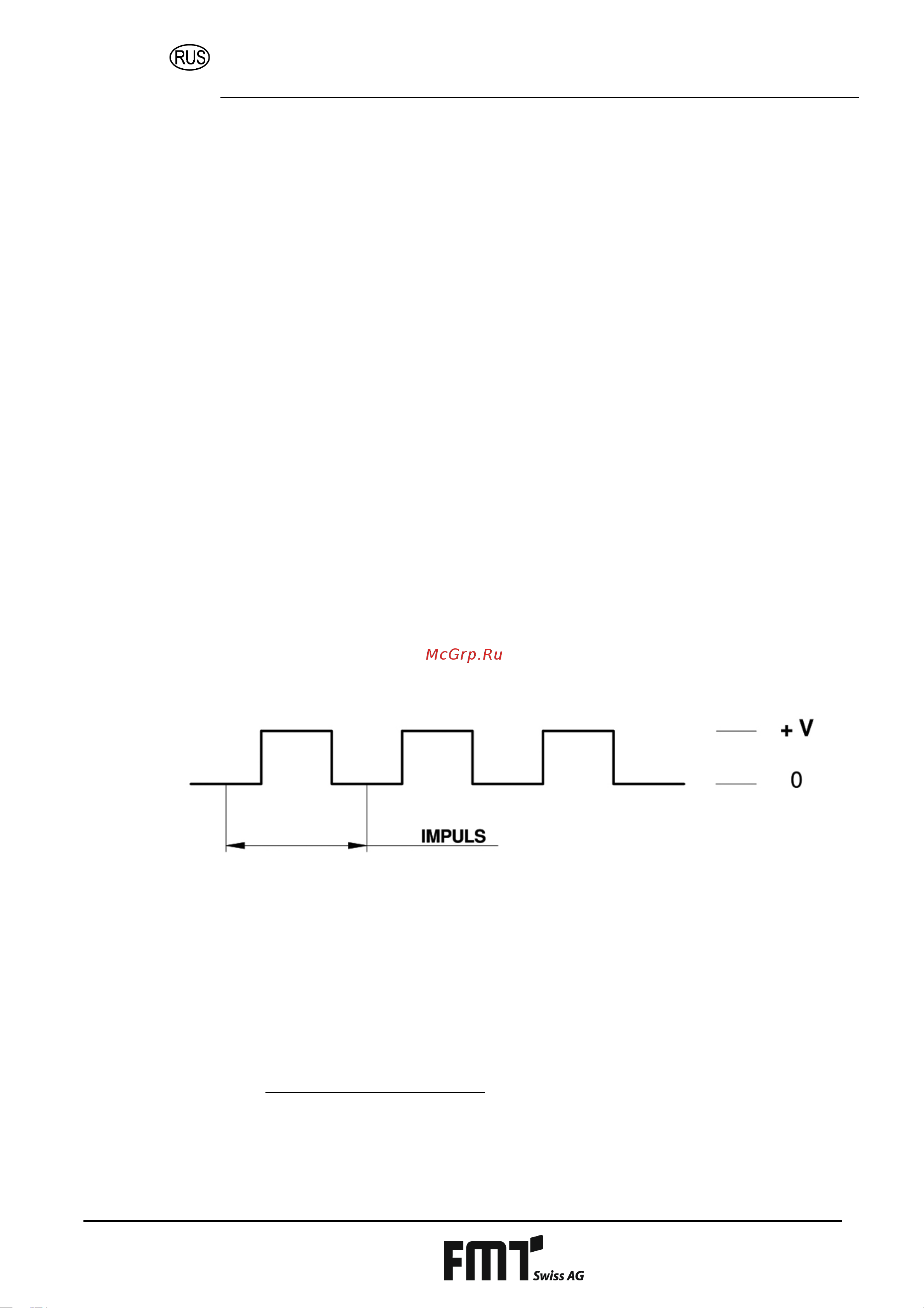

Выдаваемый импульс представляет собой квадратную волну, создаваемую

изменением напряжения, которая изображается следующим образом:

3) Измерительная камера

Измерительная камера находится в средней части прибора. Она имеет точки входа

и выхода, снабжённые соединительными фланцами. Через крышку в нижней части

осуществляется доступ к измерительному механизму, если необходимо выполнить

чистку.

В измерительной камере находятся овальные шестерни, генерирующие при

вращении электрические импульсы, обрабатываемые электронной платой с

микропроцессором.

С помощью коэффициента калибровки (т.е. посредством „веса“, присваиваемого

каждому импульсу) микропроцессор преобразует импульсы, произведённые при

вращении, в объём жидкости, указываемый в ранее определённых единицах

измерения и отображаемый на регистрах частичного и общего расхода, на ЖК-

дисплее (LCD).
