Электрическая износостойкость, циклов ВКЛ/ОТКЛ, не менее 10 000

Сечение подключаемых однопроволочных медных проводников, мм

1,5÷4

Сечение подключаемых гибких многопроволочных медных проводников, мм

1,5÷4

Сечение подключаемых однопроволочных алюминиевых проводников, мм

2,5

Срок службы, лет 20

Масса, кг 0,15

3. ЧЕРТЕЖИ ИЗДЕЛИЙ

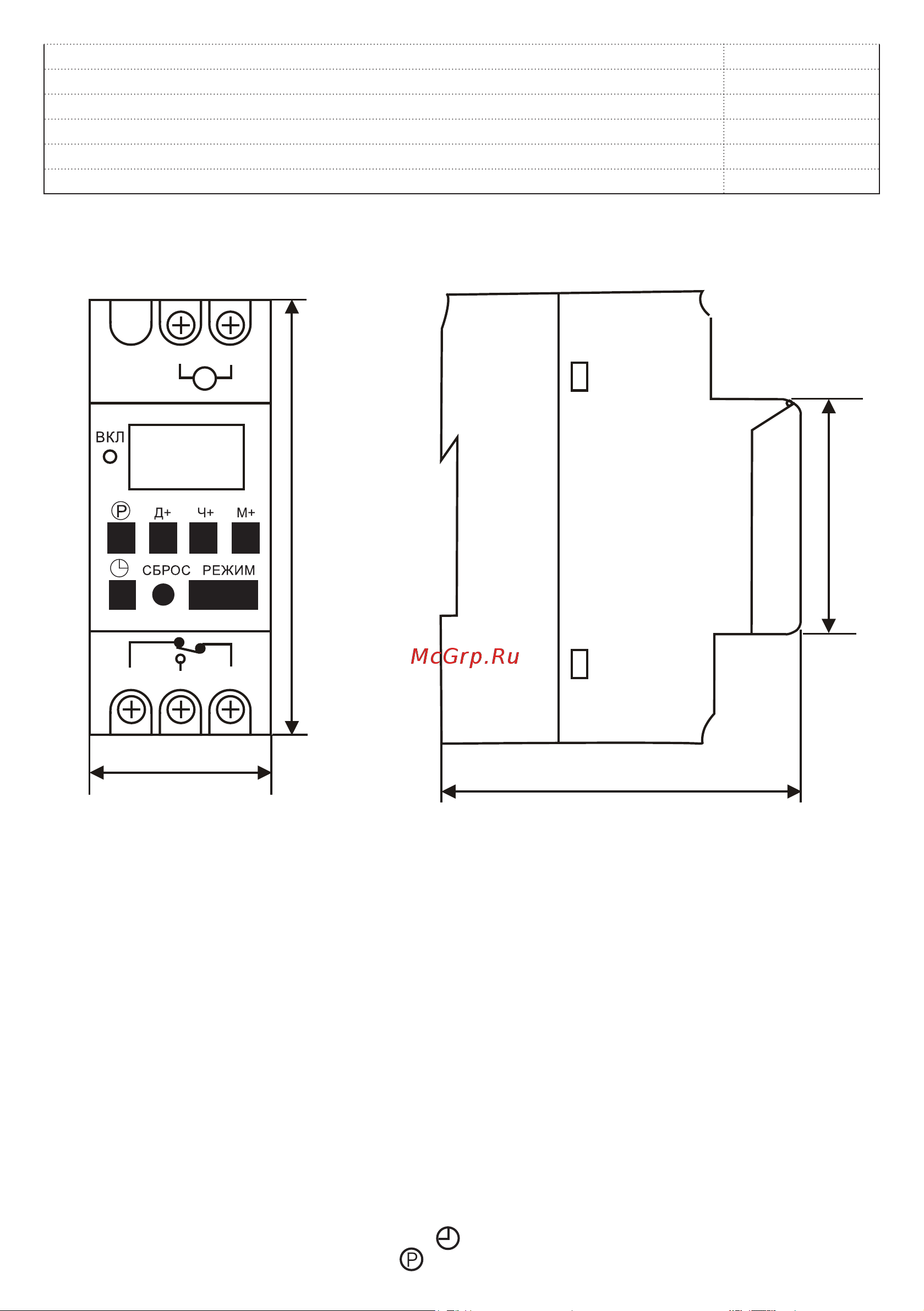

Габаритные и установочные размеры приведены на рисунке 1 (Таймер ТЭ15):

4. КОМПЛЕКТНОСТЬ

• таймер ТЭ15 .............................................................1

• паспорт .....................................................................1

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1 Таймер состоит из следующих узлов: блока питания, микропроцессора, жидкокристаллического

дисплея, кнопок программирования, реле с переключающими контактами, винтовых контактных

зажимов, резервного аккумулятора и светодиодного индикатора включения реле. Лицевая панель

устройства с расположенными на ней индикаторами и кнопками закрыта откидной крышкой.

5.2 Напряжение питания подаётся на контактные зажимы «1» и «2». Нагрузка EL1 подключается к

зажимам «3» - размыкающий контакт, либо «5» - замыкающий контакт. Зажим «4» - общий.

5.3 Схема подключения таймера приведена на рисунке 2.

5.4 Микропроцессор таймера обеспечивает выполнения 8 циклов управления временем включения

и отключения нагрузки. Программирование таймера осуществляется кнопками, расположенными на

лицевой панели.

5.5 Жидкокристаллический дисплей таймера имеет два режима индикации:

- текущего времени (включается кнопкой часы «

»);

- программирования (включается кнопкой « »).

5 4 3

MCB

1 2

9 outline Drawing: wiring diagram:

AC380V

5 4 3

1 2
