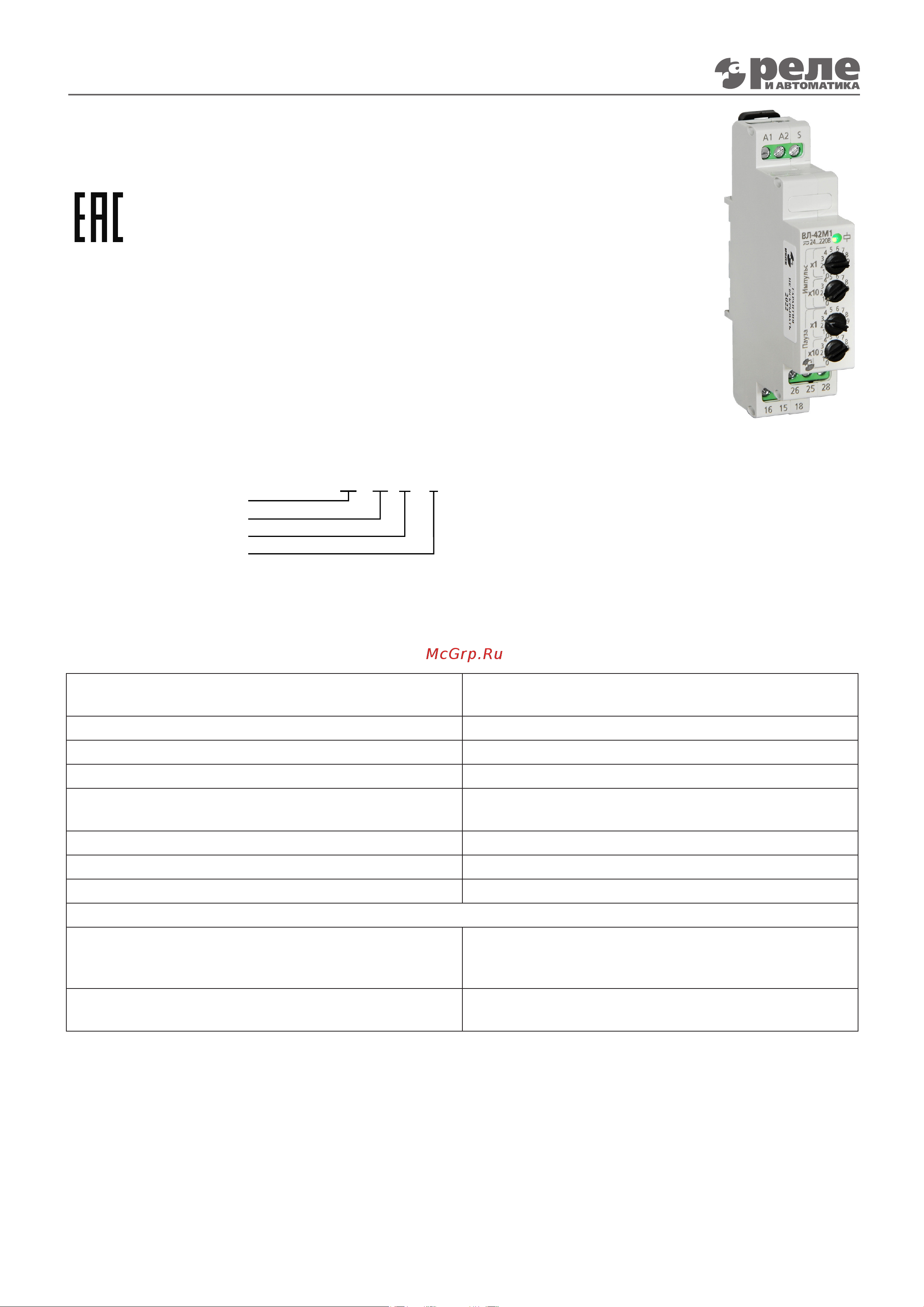

Реле времени ВЛ-42М1
РЕЛЕ ВРЕМЕНИ ВЛ-42М1
ТУ 27.12.24-007-17114305-2019
ОБЩИЕ СВЕДЕНИЯ
Реле времени ВЛ-42М1 предназначено для коммутации электрических цепей с
определенными, предварительно установленными выдержками времени им-
пульса и паузы, применяется в схемах автоматики как комплектующее изделие.
Реле выполнено на соременной элементной базе.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Закрытые производственные помещения с искусственно регулируемыми климатическими
условиями.
Диапазон рабочих температур от -20°С до +45°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину на-
пряжения питания и длительностью не более 10мкс.
Степень защиты реле – IP40, выводных зажимов – IP20.
Реле предназначены для монтажа на DIN-рейку и на плоскость.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазоны установки времени длительности импуль-
са и паузы
0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)
Разброс выдержек времени, %, не более 0.2
Время повторной готовности, с, не более 0.1
Время возврата, с, не более 0.1
Напряжение питания, переменный ток и постоянный
ток, В 24…220
Допустимые отклонения напряжения питания, % 24В
-15%
...220В
+10%
Потребляемая мощность, Вт, не более 1.4
Масса, кг 0.15
Коммутационная способность
Номинальные режимы коммутации на одну контакт-
ную группу (количество циклов срабатывания, не
менее)
0.1А, 12В @ (не менее 5x10
5
)
5А 30В = (не менее 9x10
4
)
5А 220В ~ (не менее 9x10
4
)
Допустимые режимы коммутации
10
3
замыканий до 10А на время до 0.1с с размыкани-
ем до 5А, 245В ~ или 30В = до 0.1Гц
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Реле времени ВЛ-42М1 работает от источника питания в диапазоне 24…220В переменного или постоянного
тока. Реле имеет управляющий вход для останова отсчета времени. В качестве сигнала управления использует-
ся плюсовой потенциал или фазное напряжение.
УСТРОЙСТВО И РАБОТА
Диапазон выдержки времени паузы выбирается DIP-переключателями 1 и 2, импульса - 5 и 6, расположенными
на правой боковой панели.
Режим работы - с паузы или с импульса - задается с помощью DIP-переключателя 3. Общим при выборе дли-
тельности импульса и паузы является переключатель 4. В правом положении время выдержки уменьшается в 10
раз и действует одновременно на длительность импульса и паузы, а в левом - не влияет на выбранный диапазон.
Время выдержки импульса и паузы в пределах выбранного диапазона устанавливается переключателями еди-
ниц (х1) и десятков (х10) на правой боковой панели реле.
Исполнительное реле имеет две группы переключающих контактов.
При подаче сигнала на управляющий вход отсчет времени для импульса или паузы может быть остановлен.
ВЛ - 42 М 1
Тип корпуса
Модификация
Реле времени
Универсальное питание
(24...220В переменного и постоянного тока)
(С) 2023.0706 =115
