2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Рабочее значение температуры воздуха при эксплуа-

тации от -30 до +30 °С и относительной влажности

воздуха 80% при 15 °С;

2.2. Цилиндровые механизмы могут быть: , симметричные

где кулачок располагается по центру (30х30, 35х35, 40х40,

45х45, 50х50) и , со смещенным от центра асимметричные

кулачком (40х30, 45х35, 50х40, 55х35 без рукоятки и

40х30, 45х35, 50х40, 55х35 с рукояткой, причем рукоятки

Благодарим Вас за покупку нашего продукта! Изделия,

произведенные под маркой «НOРA-M», отличаются

высоким качеством комплектующих материалов, а со-

временный метод покрытия гарантирует стойкость

к коррозионным воздействиям в течение всего срока

эксплуатации при соблюдении условий хранения,

транспортировки, ухода и установки.

3. КОМПЛЕКТНОСТЬ

3.1. Цилиндровый механизм

3.2. Винт крепления

3.3. Ключи

3.4. Инструкция

- 1 шт.

- 5 шт.

- 1 шт.

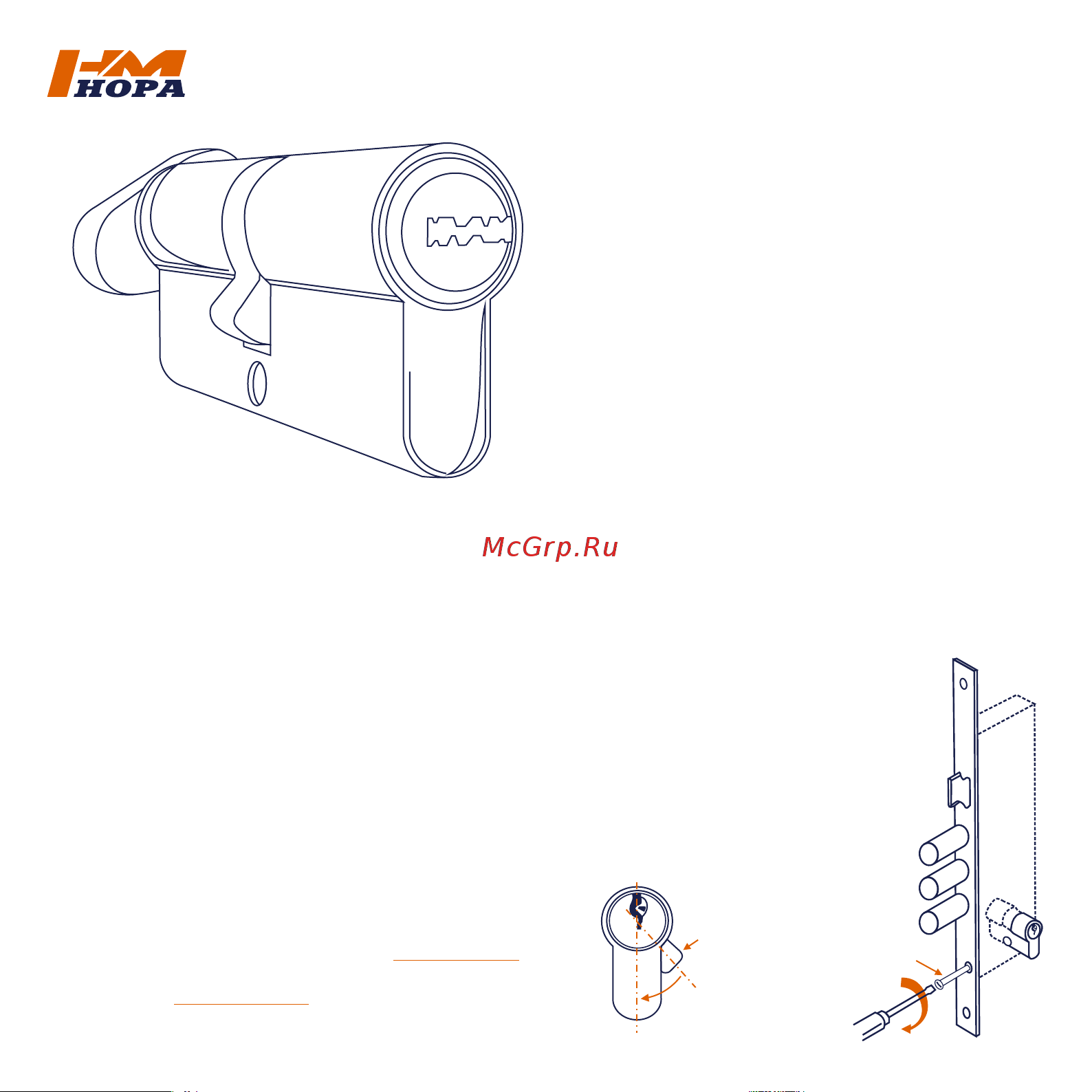

4. УСТАНОВКА

Для установки цилиндрового механизма

приведите кулачок в вертикальное

положение (при помощи ключа или

рукоятки). Установите цилиндровый

механизм в корпус замка и зафиксируйте

его крепежным винтом . На рисунке(рис.1)

приведен пример цилиндрового меха-

низма с «английским» ключом. Установка

цилиндровых механизмов с перфо-

рированном ключом аналогична.

ИНСТРУКЦИЯ

WWW.HOPA-M.RU

находится с меньшей стороны до центра цилиндра) (рис.

2);

2.3. Поворотный цилиндр изготовлен из ЦАМа. Тело

цилиндрового механизма выполнен в моделях

собозначением Z из ЦАМа, в моделях с обозначение AL

изалюминия. Ключ цилиндрового механизма «HOPA-M»

изготовлены из стали;

2.4. Расшифровка маркировки цилиндрового механиз-

ма на примере ЛПВ:

- Л - личина;

- П - перфорированный ключ используется в моделях ЛП,

ЛПВ, в остальных моделях Л, ЛВ - обычный («английский»)

ключ ;(рис. 3)

- В - вертушка («рукоятка») для удобного отпирания и

запирания помещения изнутри без использования клю-

ча. Имеют следующие механизмы ЛВ, ЛПВ

2.5. Цвет цилиндрового механизма указан на упаковке.

винт

крепления

цилиндровый

механизм

корпус

замка

30°

кулачок

рис.1

1. ЦЕЛЬ ИСПОЛЬЗОВАНИЯ

Цилиндровый механизм «HOPA-M» предназначен для

установки в корпуса врезных замков с отверстиями под

евроцилиндр.
