1. Поверните рукоятку регулировки угла наклона 6 , чтобы ослабить.

2. Наклоните основание до желаемой отметки угла наклона на поворотном

кронштейне 20 .

3. Поверните рукоятку регулировки угла наклона, чтобы затянуть ее.

Индикатор пропила (Рис. 6)

Передняя часть основания пилы оснащена индикатором пропила 19 для вертикального

распила и распила с наклоном. Данный индикатор позволяет направлять пилу вдоль

линий распила, отмеченных на разрезаемом материале. Индикатор пропила совпадает с

левой (внешней) стороной пильного диска, что оставляет паз или ≪пропил≫,

оставляемый движущимся диском, с правой стороны индикатора. Индикатор пропила

(0°) ближе к краю подошвы отвечает за вертикальный пропил, второй индикатор пропила

(45°) отвечает за пропил под наклоном.

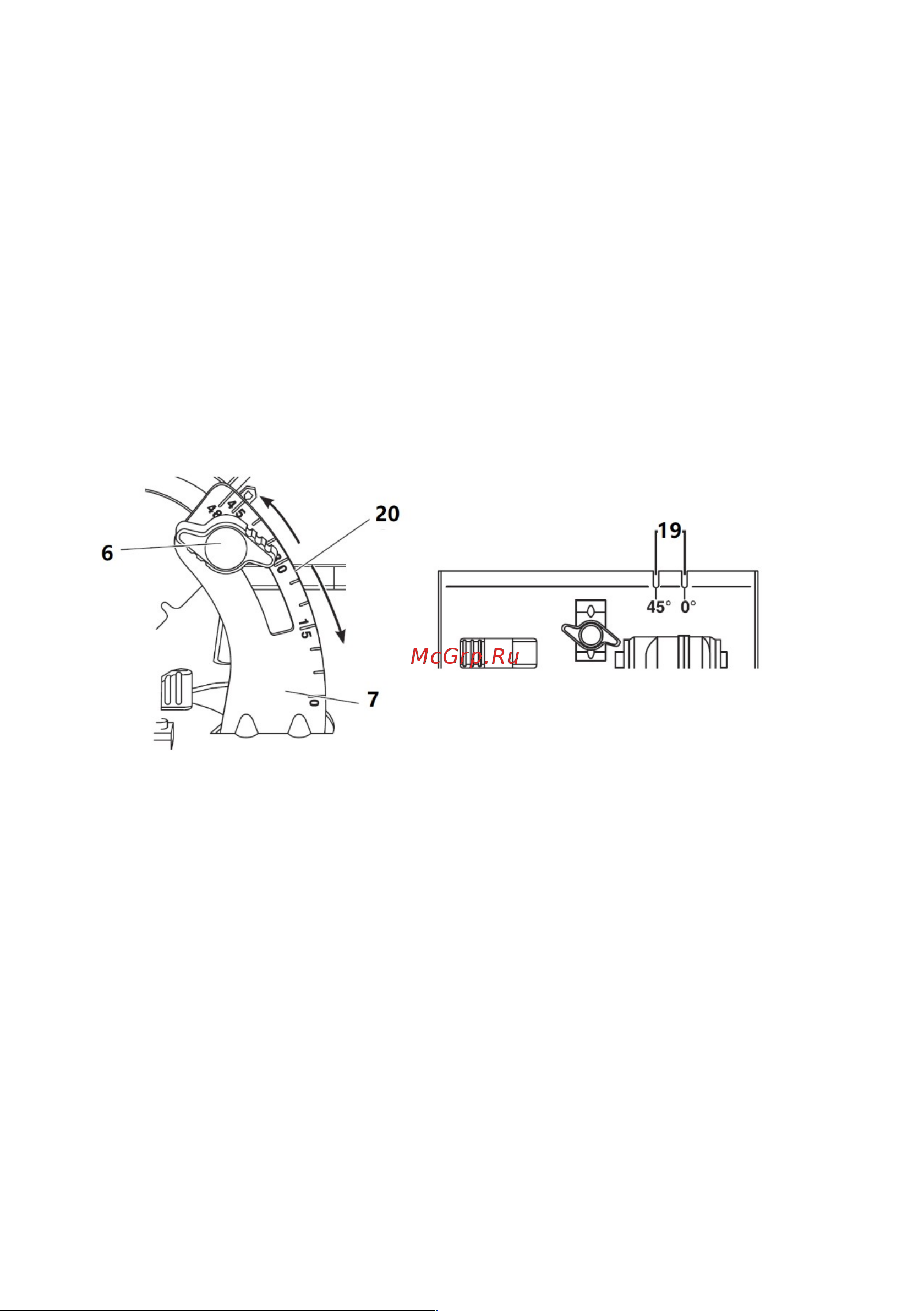

Рис. 6

Установка и регулировка параллельной направляющей (Рис. 7)

Параллельная направляющая 23 используется для пиления параллельно кромке

заготовки.

Установка

1. Вставьте регулирующую рукоятку параллельной направляющей 24 в отверстие

27; не затягивайте рукоятку, чтобы позволить параллельной направляющей

свободно передвигаться.

2. Вставьте параллельную направляющую 23 в основание 8.

3. Затяните регулировочную рукоятку параллельной направляющей 24 .

Регулировка

1. Ослабьте регулировочную рукоятку параллельной направляющей 23 и

установите параллельную направляющую 22 на нужную ширину. Параметры

регулировки обозначены на параллельной направляющей.
