10
Перед настройкой и
эксплуатацией станка
полностью прочтите и
уясните данную
инструкцию. Несоблюдение данного
предписания может стать причиной
серьезных травм.
6.0 Установка и сборка
станка
6.1 Содержимое
транспортировочного контейнера
См. Рис. 6-1.
Уберите с транспортировочной паллеты все
ящики с дополнительными приспособлениями.
Уберите все детали из тумбы станка. Не
выбрасывайте упаковочные материалы до
полной сборки и удовлетворительной работы
станка.
Сравните содержимое контейнера со
следующим перечнем, чтобы удостовериться в
комплектности поставки. Об отсутствующих
деталях, если таковые имеются, сообщите
вашему поставщику. (Сначала проверьте, не
были ли какие-либо детали уже установлены на
станок на заводе.)
1 Тумба станка с переключателем – А
2 Чугунные удлинения стола – В
1 Приспособление для распила под углом – С
1 Крышка двигателя с шарнирными осями – D
1 Толкатель – Е
1 Ключ оправки – А
1 Рукоятка подъема колес – G
2 Рукоятки – H
1 Маховик – J
1 Запорная ручка маховика – K
1 Защитное ограждение пильного диска – L
1 Низкопрофильный расклинивающий нож – M
1 Расклинивающий нож – N
1 Противоударный фиксатор – O
1 Вставка стола (установлена на станок) – P
1 Фланец пильного диска Ø30 мм – Q (только
для модели PM253B)
1 Пильный диск (установлен на станок)
1 Регистрационный талон
1 Инструкция по эксплуатации и каталог
запчастей
1 Комплект крепежа
6.1.2 Комплект крепежа Арт. PM2000B-
HP
См. Рис. 6-2.
6 винтов с шестигранной головкой, M10x35
(HP1)
6 стопорных шайб M10 (HP2)
6 плоских шайб M10 (HP3)
ПРИМЕЧАНИЕ: Упор с направляющими и
крепежом, а также деревянное удлинение стола
и опоры с крепежом упакованы в отдельные
коробки.
6.2 Инструмент для сборки
Шестигранный ключ: 2,5 мм
Гаечные ключи с открытым зевом: 14 мм, 17 мм
Поверочная линейка
Резиновый молоток (или стальной молоток и
деревянный брусок)
Примечание: Гаечный ключ с трещоткой ускорит
процесс сборки. Для сборки упора и
направляющих могут понадобиться
дополнительные инструменты.

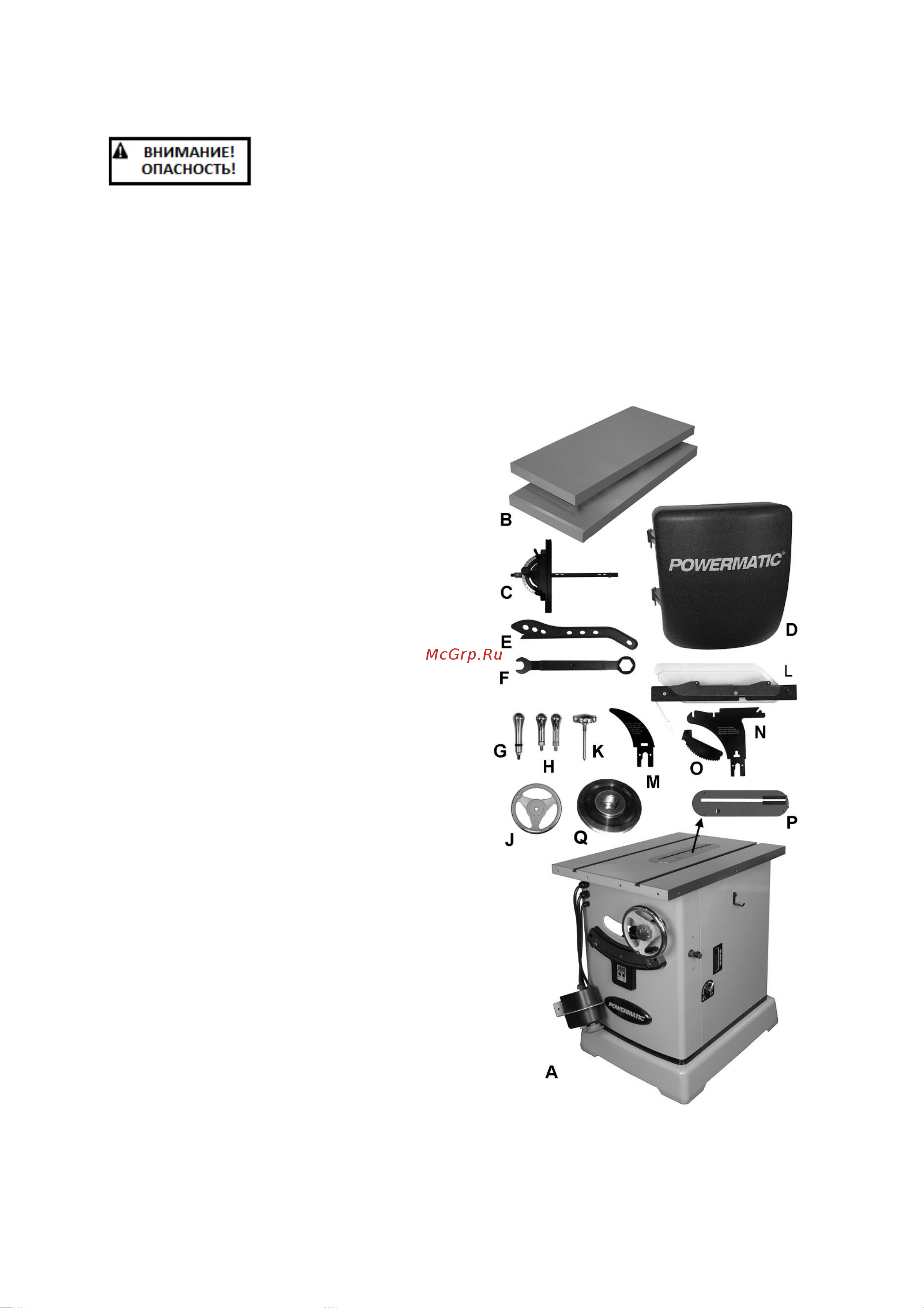

Рис. 6-1 (не в масштабе)
