Указание:
Поверхность удлинительной
плиты должна лежать параллельно и
на одном уровне с поверхностью
столешницы.

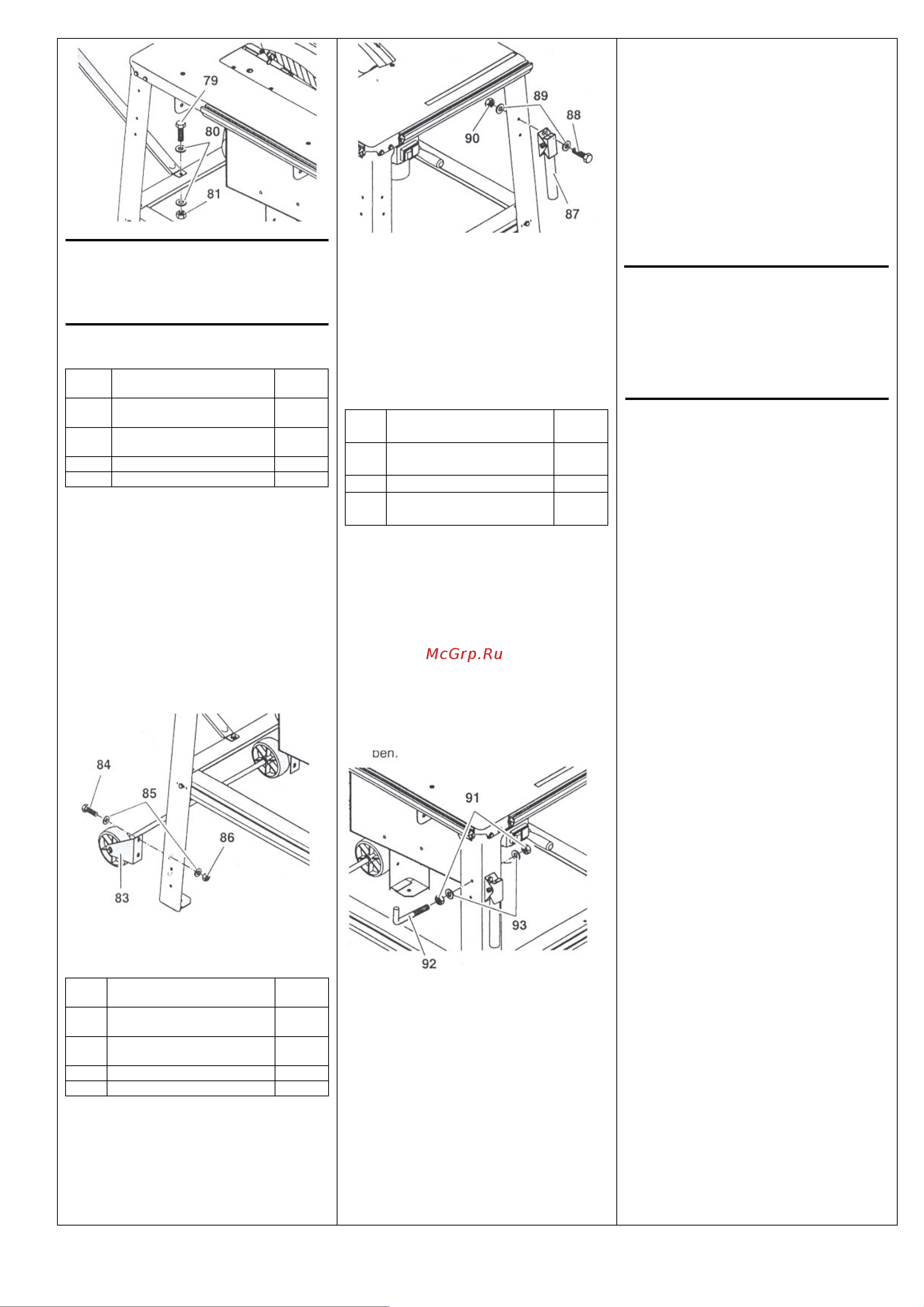

Монтаж устройства для
перевозки
Поз. Обозначение Кол-
во
83 Устройство для
перевозки
1
84 Винт с шестигранной
головкой М6 х 16
4
85 Прокладочная шайба 6,4 8
86 Шестигранная гайка М6 4
Устройство для перевозки
привинчивается к задним ножкам пилы.
1. В каждое крепление устройства
для перевозки (83) вставить с
обратной стороны два винта с
шестигранной головкой (84) с
прокладочными шайбами (85).
2. Изнутри надеть по две
прокладочные шайбы (85) и
навинтить шестигранные гайки (85)
3. Крепления выставить так, чтобы
ролики были на 1 мм выше
поверхности, на которой пила стоит
всеми четырьмя ножками.
4. Крепко затянуть шестигранные
гайки.
Монтаж рукояток для
транспортировки
Поз Обозначение Кол-
во
87 Рукоятка для
транспортировки
2
88 Винт с шестигранной
головкой М6 х 16
4
89 Прокладочная шайба 6,4 8
90 Шестигранная гайка М6 4
Рукоятки для транспортировки прочно
привинчиваются к передним ножкам
пилы.
1. В каждую рукоятку для
транспортировки (87) вставить
снаружи два винта с шестигранной
головкой (88) с прокладочными
шайбами (89).
2. Рукоятки для транспортировки
смонтировать так, чтобы трубки
могли складываться вниз.
3. Изнутри надеть по две
прокладочные шайбы (89) и
навинтить шестигранные гайки (90).
Монтаж приспособлений для
подвешивания
принадлежностей.
Поз
Обозначение Кол-
во
91 Шестигранная гайка
М6
4
92 Винтовой крючок М6 2
93 Прокладочная шайба
6,4
4
В качестве последнего монтажного
шага на передние ножки
привинчиваются еще два крючка для
подвешивания сбоку принадлежностей:
1. Навинтить по одной шестигранной
гайке (91) примерно на 10 мм на
винтовой крючок (92).
2. Надеть прокладочную шайбу (93)
на винтовой крючок.
3. Вставить винтовой крючок в
отверстие на ножке и прочно
закрепить его с помощью
прокладочной шайбы (93) и
шестигранной гайки (91).
Крепко затянуть винтовые
соединения.
Проверьте винтовые соединения
на станке. Крепко затяните
винтовые соединения с помощью
подходящего инструмента.
7.1. Подключение питания
Опасно! Электрическое
напряжение.
Устанавливайте станок только в
сухом помещении
Подключайте станок к источнику
питания, который отвечает
следующим требованиям
- розетки установлены согласно
предписаниям, заземлены и
испытаны;
- напряжение сети и частота должны
соответствовать параметрам,
указанным на фирменной табличке
станка;
- устройство защиты со схемой
защиты от токов утечки с током
утечки 30 мА;
- полное сопротивление системы
Zmax на раздаточном пункте
(домовое присоединение)
максимум 0,35 Ом.
Указание:
В случае, если у Вас есть
сомнения, соответствует ли Ваше
домовое присоединение этим
условиям, обращайтесь в
организацию, обеспечивающую Вас
электроэнергией или к Вашему
электромонтеру.
Прокладывайте сетевой кабель
так, чтобы он не мешал при
работе и не мог быть поврежден.
Защищайте сетевой кабель от
нагрева, агрессивных жидкостей
и острых кромок.
Применяйте в качестве
удлинительного кабеля только
кабель с резиновой изоляцией с
достаточным поперечным
сечением (смотри «Технические
характеристики»).
Не вытаскивайте сетевой штекер
из розетки за сетевой кабель.
7.2. Установка
Установить станок на устойчивом,
ровном основании.
Следить за достаточным местом
для обработки больших заготовок.
Для надежной установки станок может
быть привинчен к основанию:
1. Полностью смонтированный станок
установить на подходящее место и
наметить отверстия.
2. Поставить станок в сторону и
просверлить в основании
отверстия.
3. Станок поставить на отверстия и
соединить его винтами с
основанием.
8. ЭКСПЛУАТАЦИЯ СТАНКА
Опасность несчастного
случая!
Станок может
эксплуатироваться одним
человеком. Другим лицам
разрешается только подавать и
снимать заготовки, находясь при
этом на безопасном расстоянии
от пилы.
Перед работой проверьте
нормальное состояние:
- сетевого кабеля и сетевого
штекера;
8
