- 3 -

1. НАЗНАЧЕНИЕ

Насосы серий А, В, ВМН, ВРН и D, DMН, DPН (сдвоенные) предназначены для

циркуляции:

 горячей воды в отопительных системах;

 воды в промышленных установках;

 воды в кондиционирующих установках (только циркуляционные насосы серии ВМН,

BPH, DMH, DPH).

2. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Насосы серий А, В, ВМН, ВРН и D, DMН, DPН (сдвоенные) представляют

собой циркуляционные насосы с «мокрым» ротором, с

линейным исполнением патрубков («ин-лайн»). Благодаря

моноблочной конструкции и линейному исполнению

патрубков они легко монтируются на трубопровод и требуют

минимум пространства для установки.

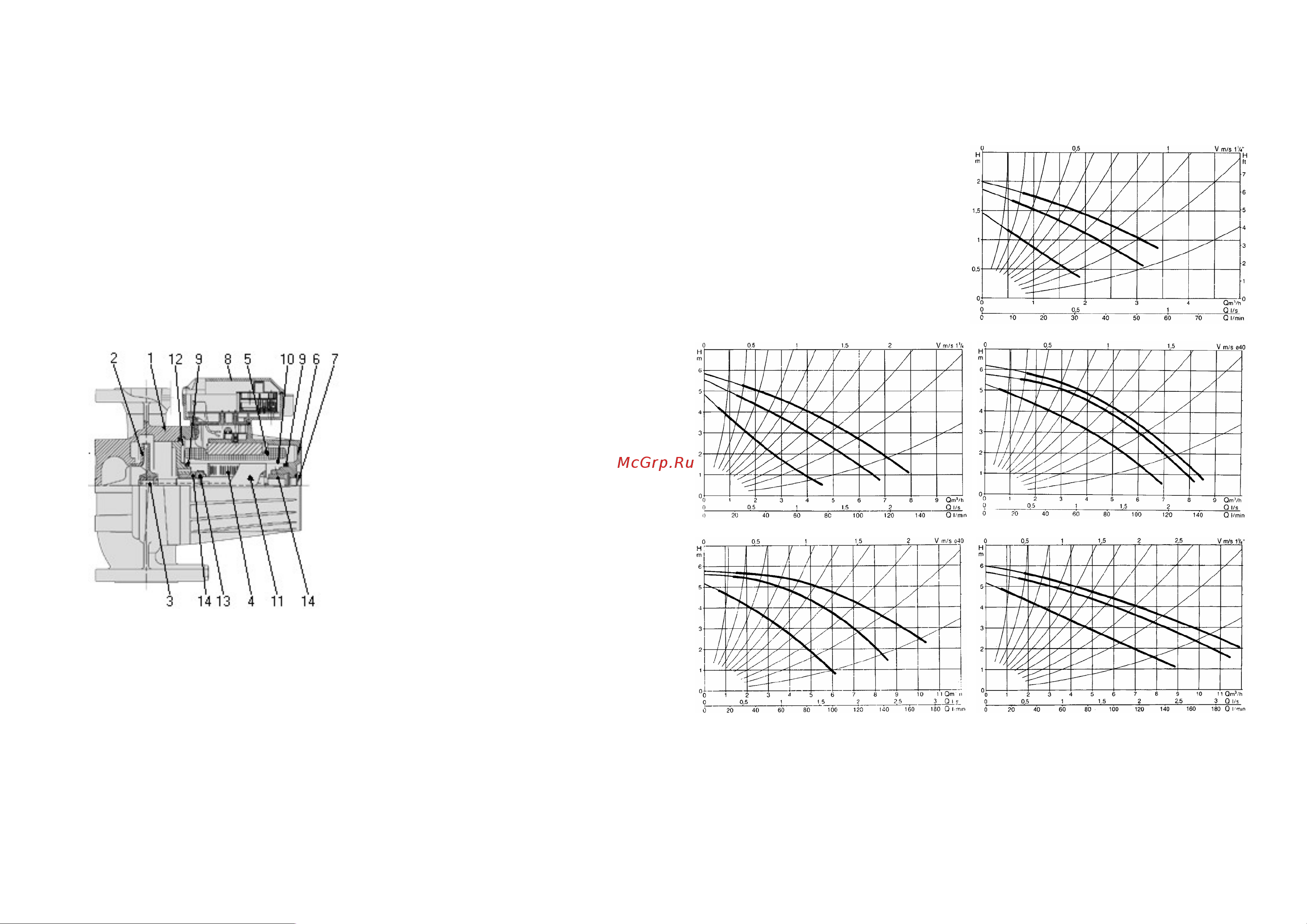

Конструкция насоса с мокрым ротором.

1 – корпус гидравлической части;

2 – рабочее колесо;

3 – ось ротора;

4 – ротор;

5 – обмотка статора;

6 – кожух двигателя;

7 – пробка;

8 – клеммная коробка;

9 – кольцевое уплотнение;

10 – кожух статора;

11 – кожух ротора;

12 – закрывающий фланец;

13 – упорная обойма переднего подшипника;

14 – подшипники.

Насос представляет собой моноблочную конструкцию, которая состоит из

гидравлической части и электродвигателя. Электродвигатель специального исполнения, с

«мокрым» ротором, т. е. ротор вращается в среде перекачиваемой жидкости, а статор отделен

от жидкости перегородкой из нержавеющей стали и двумя неподвижными уплотнениями. В

связи с этим не требуется уплотнение вала электродвигателя. Электродвигатель и

гидравлическую часть разделяет фланец из нержавеющей стали. Ротор короткозамкнутый,

снаружи защищён кожухом из нержавеющей стали. Зазор между кожухом статора и кожухом

ротора составляет примерно 1 мм, поэтому недопустимо наличие посторонних частиц в

этом пространстве или чрезмерный износ подшипников, что приведёт к поломке

насоса. Вал ротора вращается в графитовых подшипниках скольжения, которые смазываются

и охлаждаются перекачиваемой жидкостью. Передний подшипник (со стороны

гидравлической части) радиально-упорный, а задний – радиальный. Ось ротора из

нержавеющей стали. Для выпуска воздуха при заполнении насоса водой в торце

электродвигателя установлена пробка из латуни. Корпус электродвигателя изготовлен из

алюминиевого сплава по технологии литья под давлением.

Все рассматриваемые насосы регулируемые, 3-х ступенчатые. В статоре смонтированы 3

независимых контура обмотки. Подавая питание попеременно на разные обмотки, мы

получаем разные скорости вращения ротора и, соответственно, рабочего колеса насоса.

Концы обмоток выведены в клеммную коробку, где находится переключатель скоростей

насоса. Питание к электродвигателю подводится также в коробку к соответствующим

зажимам. Существуют варианты насосов с однофазным и трёхфазным питанием. Внутри

клеммной коробки однофазного насоса установлен конденсатор. Переключение скорости у

- 4 -

Гидравлические характеристики. A 20

A 50 M – B 50 M – D 50 M* A 50 T – B 50 T – D 50 T*

A 56 M – B 56 M – D 56 M* A 56 T – B 56 T – D 56 T*

A 80 M – B 80 M – D 80 M* A 80 T – B 80 T – D 50 T*
